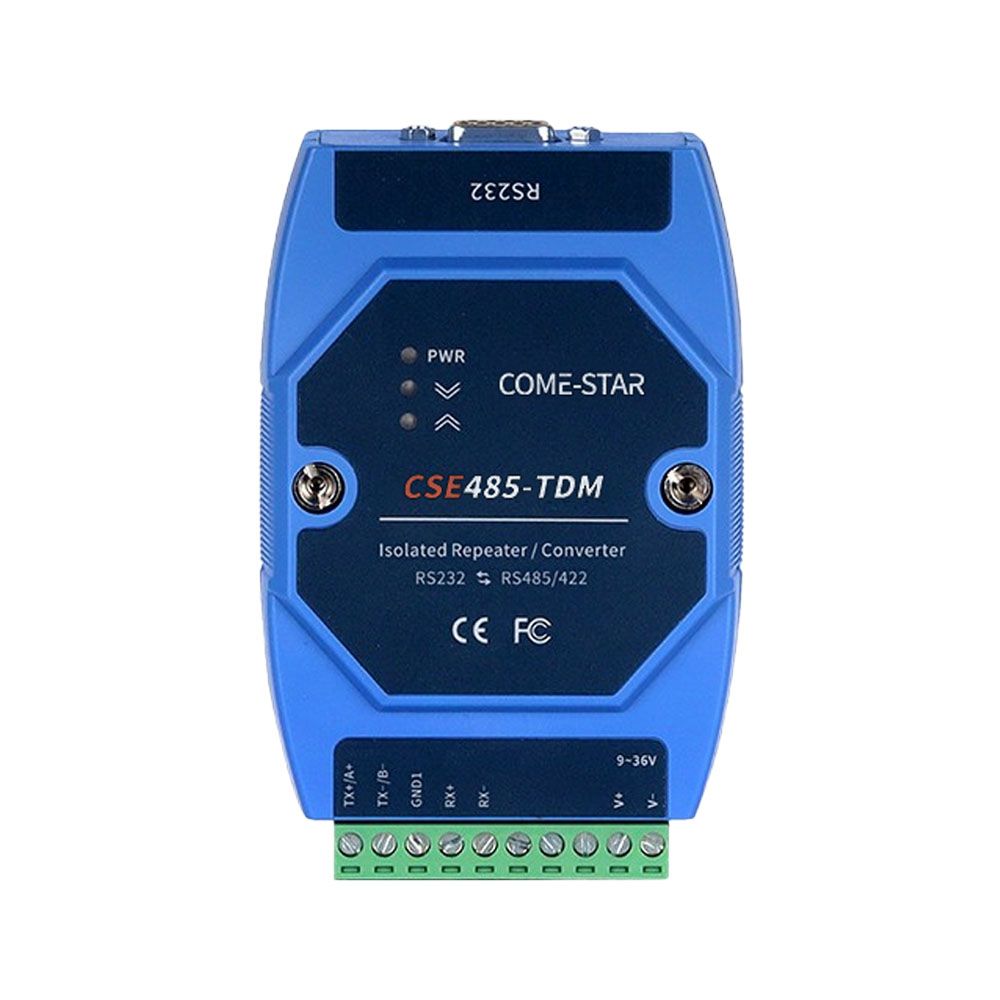

CSE485-TDM, RS232-RS485/RS422, 3 Yollu İzoleli Seri Port Dönüştürücü
RS232 - RS485/422 Gelişmiş 3 Yollu, İzolasyonlu Arayüz Dönüştürücü
- 1×RS232 portu - 1×RS485/422 portu
- 300bps ile 460800bps arasında otomatik baud hızı algılama ile şeffaf iletimi destekler
- RS485 veri akışı yönü otomatik kontrolünü, 128 düğüm sorgulamayı destekler
- 15kV statik koruma ve 600W/ms yıldırım korumasını destekler
- RS232, RS485/422 ve güç 3 yollu izolasyonunu destekler, 2,5kV optik izolasyon koruması sağlar
- Ters polarite korumalı DC 9~36V güç girişini destekler
- -40°C~+85°C çalışma sıcaklığı aralığı
CSE485-TDM, gelişmiş 3 yollu izolasyonlu RS232 - RS485/422 arayüz dönüştürücüsüdür. Seri portlar arasında çift yönlü veri dönüştürme sağlayabilir ve dönüştürücü, seri portun baud hızını otomatik olarak algılayarak kullanım kolaylığı sunar; cihazın baud hızı değişse bile veri akışı kaybolmaz. CSE485-TDM, veri akış yönünü otomatik olarak kontrol etmek için I/O devresini kullanır ve el sıkışma sinyali jumper ayarlarının gerekliliğini ortadan kaldırır. Bu, mevcut iletişim yazılımları ve arayüz donanımlarıyla uyumluluğu sağlar. CSE485-TDM, güç altında çalışırken değiştirme özelliğini destekler ve mükemmel yüksek/düşük sıcaklık toleransı sergileyerek -40°C ila +85°C ortamlarında güvenilir bir şekilde çalışır. Düşük güç tüketimli, geniş sıcaklık aralığına sahip donanım tasarımı sayesinde, devam takibi, erişim kontrolü, PTZ kamera kontrolü, yemek otomatı ve park yönetimi gibi iç ve dış mekân sistemlerinde yaygın olarak kullanılabilir.
|
Interface |
|
|
Serial Port |
Standard: Compliant with EIA RS232, RS485 and RS422 standards Number of port: 1× RS232 to 1 x RS485/422 RS232 signal: TX, RX, GND RS485/422 signal: A+/TX+, B-/TX-, GND, RX+, RX- Baud rate: 300bps~460800bps Load capacity: RS485/422 support 128 nodes polling Direction control: data flow direction auto control Communication distance: RS232: 5m; RS485/422:1.2km(19200bps) Connection method: RS232: DB9F; RS485/422: 10-pin 5.08mm pitch terminal block, serial port occupies 5 pins Port protection: 15kV static protection and 600W/ms lightning protection Optical isolation: 2.5kV |
|
Status LED |
Power indicator, serial port transmit/receive direction indicators |
|
Power |
|
|
Power Input |
DC 9~36V, supports 2.5kV optical isolation |
|
Working Current |
≤0.4W@DC24V |
|
Connection |
10-pin 5.08mm pitch terminal block, power occupies 2 pins |
|
Physical Characteristics |
|
|
Dimensions |
102.4×72×34 mm (DIN rail mounting clip excluded) |
|
Installations |
Easy installation on 35mm DIN rails |
|
Weight |
About 0.13kg |
|
Working Environment |
|
|
Operating Temp |
-40°C ~+85°C |
|
Storage Temp |
-40°C ~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Air discharge ±15kV IEC 61000-4-5 (Surge): RS485/422 Common-mode ±4kV |
| Kodu | Model | Açıklama |
|---|---|---|
| CSE485-TDM | CSE485-TDM | CSE85-TDM, RS232/485/422, 3 Yollu İzolasyonlu Dönüştürücü |
