CSE485-HUB4, 1xRS232/485/422 Ana Giriş - 4xRS232/485/422 Slave İzolasyonlu HUB
1xRS232/485/422 Ana Giriş, 4×RS232/485/422 Slave Tam İzolasyonlu HUB Dönüştürücü
- 1×ana istasyon RS232/485/422 - 4×Slave istasyon RS232/485/422
- 300bps~115200bps baud hızını destekler
- Ana/Slave ve Slave/Slave istasyonları arasında ayrı optik izolasyonu destekler
- Sıfır gecikmeli otomatik yönlendirme ile otomatik RS485 veri akışı yönü algılamayı destekler
- Kapsamlı hata toleransı mekanizması, bir düğümün hasarı diğer düğümleri etkilemez
- 15kV elektrostatik koruma ve 600W/ms yıldırım dalgalanma korumasını destekler
- 4×128 düğümlü çoklu makine iletişimini destekler
- DC5V güç girişini destekler
- -40°C~+85°C çalışma sıcaklığı aralığı

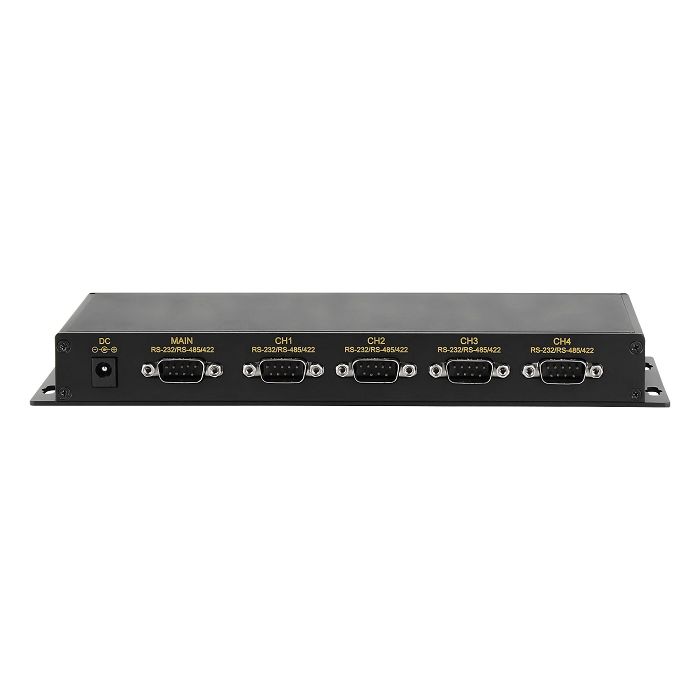

CSE485-HUB4, bir ana istasyonu destekleyen duvara monte seri port tam izolasyonlu bir hub dönüştürücüdür. Çift yönlü şeffaf dönüştürme için RS232/485/422 portu ve çoklu slave portları. Yük kapasitesini ve iletim mesafesini artırırken RS485 veri yolu mimarisini optimize eder. Ürün, 1 adet master RS232/485/422 portu ve 4 adet slave RS232/485/422 seri portuna sahiptir, DC5V güç girişini destekler ve çeşitli endüstriyel veri yolu alan gereksinimlerini karşılamak için duvara monte kurulum kullanır. Orijinal veri yolunun doğrusal yapısını dönüştüren ve ağ düzenini önemli ölçüde basitleştiren bir RS-485 yıldız bağlantı konfigürasyonu sağlar. Donanım, -40°C ila +85°C arasında geniş bir çalışma sıcaklığı aralığına sahip, fansız, düşük güç tüketimli, geniş voltajlı bir tasarıma sahiptir ve zorlu saha ortamları için uygundur. Ürün, devam takibi, erişim kontrolü, PTZ kamera kontrolü, yemek dağıtımı ve park yönetimi gibi iç ve dış mekan sistemlerinde yaygın olarak uygulanabilir.
|
Interface |
|
|
Serial Port |
Standard: Compliant with EIA RS232, RS485 and RS422 standards Number of port: 1×master station RS232/485/422 and 4 × slave stations RS232/485/422 RS232/485/422 signal pins: TX+, RX+, TX-, RX-, GND, TX, RX Baud rate: 300bps~115200bps Communication distance: 1.2km (19200bps), shorter distance at higher rates Load capacity: Each RS485/422 station supports 128 nodes polling Direction control: RS485 data flow direction auto recognition, zero delay auto forwarding Connection method: DB9M Port protection: 15kV static protection and 600W/ms lightning protection Optical isolation: Master-Slave, Slave-Slave |
|
Status LED |
Power indicator, serial port transmit data indicator, serial port receive data indicator |
|
Power Supply |
|
|
Power Input |
DC5V |
|
Power Consumption |
<2W@DC5V |
|
Connection |
DC round connector |
|
Physical Characteristics |
|
|
Dimensions |
242×88.5×28 mm(including mounting brackets) |
|
Installation |
Wall mount |
|
Weight |
About 0.5kg |
|
Working Environment |
|
|
Operating Temp |
-40°C~+85°C |
|
Storage Temp |
-40°C~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
| Kodu | Model | Açıklama |
|---|---|---|
| CSE485-HUB4 | CSE485-HUB4 | CSE485-HUB4, 1 Port RS232/485/422 - 4 Port RS232/485/422 İzolasyonlu HUB |
