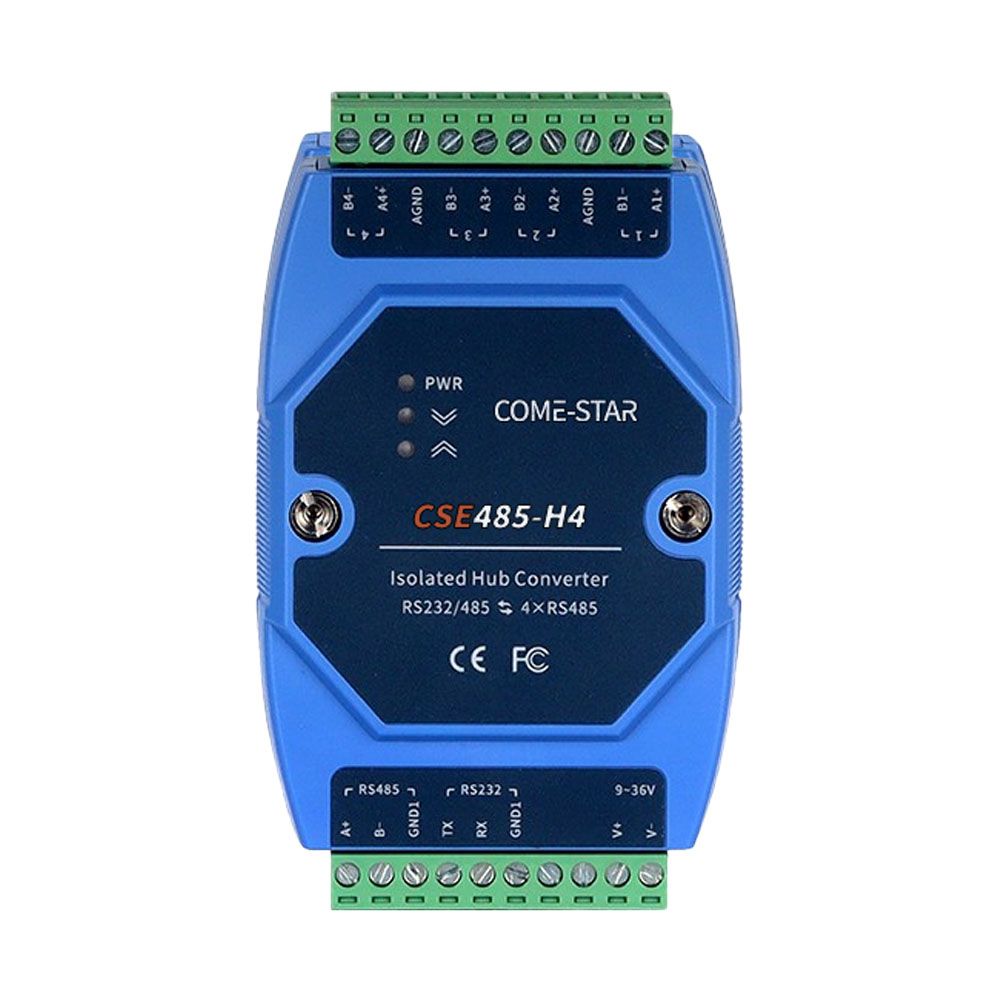

CSE485-H4, 1-port RS232/485 - 4 Port RS485 İzolasyonlu HUB
RS232/485 - 4xRS485 İzolasyon HUB Dönüştürücü
- 1 adet ana istasyon RS232/485'ten 4 adet yardımcı istasyon RS485 portuna
- 300bps ile 460800bps arasında baud hızını destekler
- RS485 veri akış yönünün otomatik tanınmasını ve sıfır gecikmeli otomatik iletimi destekler
- Kapsamlı hata toleransı mekanizması, bir düğümün hasar görmesi diğer düğümleri etkilemez
- 15kV statik koruma ve 600W/ms yıldırım korumasını destekler, ana ve yardımcı istasyonlar arasında 2,5kV optik izolasyonu destekler
- 4x128 düğümlü çoklu makine iletişimini destekler
- DC9~36V güç girişini destekler
- -40°C~+85°C çalışma sıcaklığı aralığı
CSE485-H4, 1 adet RS232/485 ana istasyon ile 4 adet RS485 arasında çift yönlü şeffaf dönüştürmeyi destekleyen bir DIN raylı seri port izolasyon hub dönüştürücüsüdür. Bağımlı istasyonlar. RS485 veri yolu yapısını iyileştirebilir, RS485'in yük kapasitesini ve iletim mesafesini artırabilir. Çeşitli endüstrilerin ihtiyaçlarını karşılamak için DC9~36V güç girişini ve standart DIN ray montaj yöntemini destekler. Ağ düzenine büyük kolaylık sağlayan RS485 yıldız bağlantı modu sunar. Donanım, fansız, düşük güç tüketimli, geniş voltajlı bir tasarıma sahiptir ve -40°C ila +85°C arasında geniş bir çalışma sıcaklığı aralığını destekleyerek çeşitli zorlu saha ortamları için uygundur. Ürün, devam takibi, erişim kontrolü, PTZ kamera kontrolü, yemek dağıtımı ve park yönetimi gibi iç ve dış mekân sistemlerinde yaygın olarak kullanılabilir.
|
Interface |
|
|
Serial Port |
Standard: Compliant with EIA RS232 and RS485 standards Number of port: 1×master station RS232/485 and 4×slave stations RS485 RS232/485 signals: A+, B -, GND, TX, RX RS485 signals: A+, B-, AGND Baud rate: 300bps~460800bps Communication distance: 1.5km (at 9600bps); shorter distance at higher rates Load capacity: Each RS485 station supports 128 nodes polling Direction control: RS485 data flow direction auto recognition, zero delay auto forwarding Connection method: 2 × 10-position 5.08mm pitch terminal blocks Port protection: 15kV static protection and 600W/ms lightning protection Optical isolation: 2.5kV |
|
Status LED |
Power indicator, serial port transmit/receive direction indicators |
|
Power Supply |
|
|
Power Input |
DC 9~36V |
|
Power Consumption |
≤0.5W @ DC 24V (Full Load) |
|
Connection |
10-position 5.08mm pitch terminal block, with 2 positions reserved for power |
|
Physical Characteristics |
|
|
Dimensions |
102.4×72×34 mm (excluding latches and connector dimensions) |
|
Installations |
Easy installation on 35mm DIN rails |
|
Weight |
About 0.14kg |
|
Working Environment |
|
|
Operating Temp |
-40°C ~+85°C |
|
Storage Temp |
-40°C ~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Air discharge ±15kV IEC 61000-4-5 (Surge): RS485 common mode ±4kV |
| Kodu | Model | Açıklama |
|---|---|---|
| CSE485-H4 | CSE485-H4 | CSE485-H4, 1-port RS232/485 - 4 Port RS485 İzoleli HUB |
