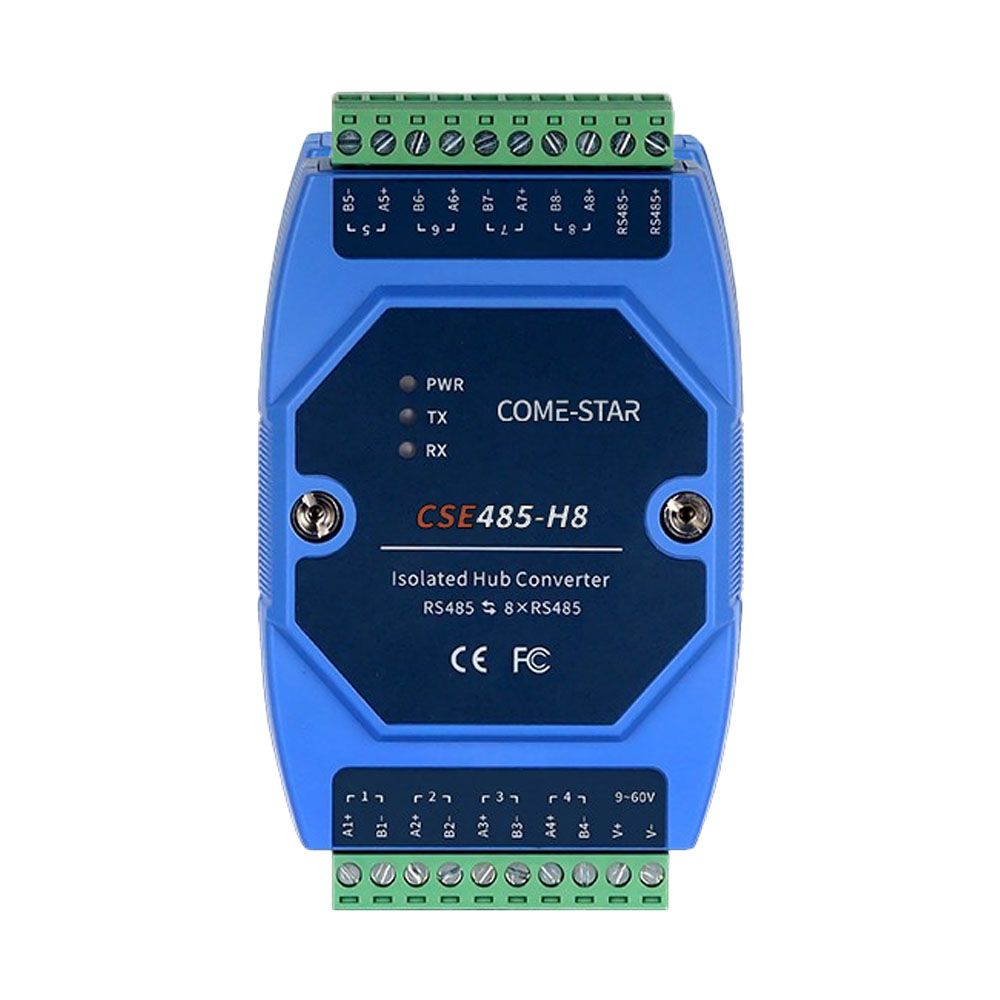

CSE485-H8, 8xRS485 İzolasyonlu Hub Dönüştürücü, Port Çoklayıcı
1 adet ana istasyon RS485 - 8 adet yardımcı istasyon RS485
- 300 ila 460800 bps arası baud hızlarını destekler; 1 km iletim mesafesinde 300 ila 19200 bps arası baud hızlarını destekler.
- Seri port, 15kV elektrostatik koruma ve 4kV ortak mod aşırı gerilim korumasını destekler ve ana istasyon ile yardımcı istasyonlar arasında 2,5kV fotoelektrik izolasyon korumasını destekler.
- RS485 veri akış yönünün otomatik kontrolünü, 32×8 düğüm yoklamayı destekler.
- DC9~60V güç girişini, ters polarite korumasını destekler.
- -40°C~+85°C çalışma sıcaklığı aralığı.
CSE485-H8, bir RS485 ana istasyonu ile birden fazla RS485 yardımcı istasyonu arasında çift yönlü şeffaf dönüşümü destekleyen endüstriyel sınıf bir DIN raylı seri port izolasyon hub dönüştürücüsüdür. RS485 veri yolu yapısını iyileştirebilir ve RS485'in yük kapasitesini ve iletim mesafesini artırabilir. Ürün, 1 adet ana istasyon RS485 ve 8 adet yardımcı istasyon RS485 seri portuna sahiptir, DC9~60V güç girişini destekler ve çeşitli endüstriyel veri yolu alanlarının ihtiyaçlarını karşılamak için standart DIN ray montaj yöntemini benimser. RS485 yıldız şeklinde bağlantı konfigürasyonlarına olanak tanıyarak geleneksel tek hatlı veri yolu yapısını dönüştürür ve ağ düzenini önemli ölçüde basitleştirir. Donanım, özenle seçilmiş endüstriyel sınıf bileşenlerle düşük güç, geniş sıcaklık ve geniş voltaj tasarımına sahiptir ve -40°C ile +85°C arasında çalışmayı destekler. Çeşitli zorlu saha ortamları için uygundur. Ürün, devam kontrolü, erişim kontrolü, PTZ kontrolü, yemek satışı ve otoparklar gibi iç ve dış mekan sistemlerinde yaygın olarak kullanılabilir.
|
Interface |
|
|
RS485 |
Standard: Comply with EIA/TIA RS485 standard Number of interfaces: 1 × master station RS485 and 8 × slave station RS485 RS485 signal: A+, B- Baud rate: 300bps-460800bps Working mode: asynchronous half-duplex Communication distance: 1km (19200bps), the higher the speed, the shorter the distance Load capacity: Each RS485 channel supports 32 node polling Direction control: automatic control of data flow direction Pull-up and pull-down resistors: 1.5kΩ Connection method: 2×10-position 5.08mm pitch terminal blocks Interface protection: electrostatic protection (air discharge ±15kV), surge protection (common mode ±4kV) Optical Isolation: 2.5kV |
|
Status LEDs |
Power indicator, serial port sending data indicator, serial port receiving data indicator |
|
Power Supply |
|
|
Input Voltage |
DC 9~60V |
|
Power Consumption |
＜0.5W@DC24V(Full Load) |
|
Connection |
10-position 5.08mm pitch terminal block, 2 positions for power supply |
|
Protection |
Reverse polarity protection |
|
Physical Characteristics |
|
|
Dimensions |
102.4×72×34 (mm) (DIN rail mounting clip and connector excluded) |
|
Installations |
35mm standard DIN rail installation |
|
IP Code |
IP40, Adam Enclosure |
|
Weight |
About 0.14kg |
|
Working Environment |
|
|
Operating Temp |
-40°C~+85°C |
|
Storage Temp |
-40°C~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Level 4 (air discharge ±15kV) IEC 61000-4-5 (Surge): Level 4 (serial port: common mode ±4kV) |
| Kodu | Model | Açıklama |
|---|---|---|
| CSE485-H8 | CSE485-H8 | CSE485-H8, 8 portlu RS485 Hub, port çoklayıcı |
