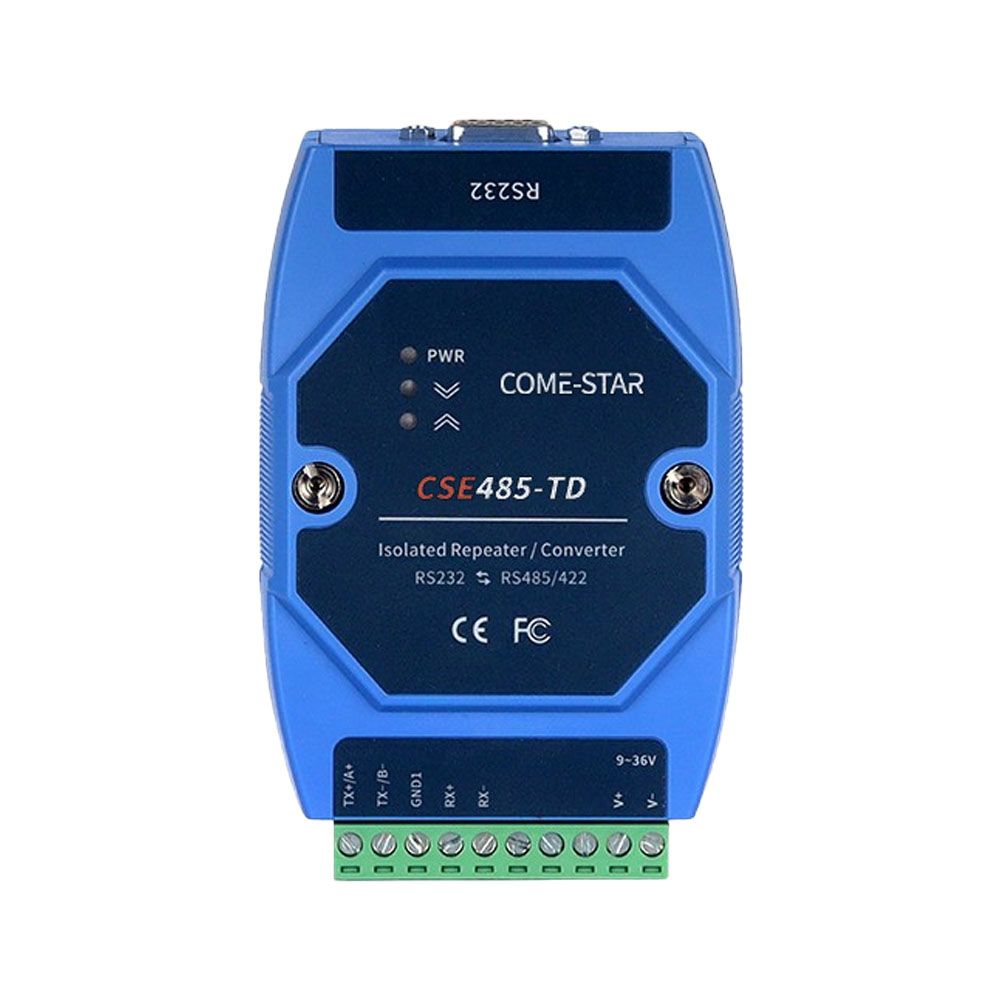

CSE485-TD, RS232-RS485/RS422 İzoleli Seri Port Dönüştürücü
RS232 - RS485/422 Yüksek Hızlı İzolasyonlu Arayüz Dönüştürücü
- 1×RS232 - 1×RS485/422 port
- 300bps ile 460800bps arasında otomatik baud hızı algılama ile şeffaf iletimi destekler
- RS485 veri akışı yönü otomatik kontrolünü, 128 düğüm sorgulamayı destekler
- 15kV statik koruma ve 600W/ms yıldırım korumasını destekler
- 2,5kV optik izolasyon korumasını destekler
- Ters polarite korumalı DC 9~36V güç girişini destekler
- -40°C~+85°C çalışma sıcaklığı aralığı
CSE485-TD, yüksek hızlı izolasyonlu bir RS232 - RS485/422 arayüz dönüştürücüsüdür. Seri portlar arasında çift yönlü veri dönüştürmeyi sağlayabilir ve dönüştürücü, seri portun baud hızını otomatik olarak algılayarak kullanımı kolaylaştırır; cihazın baud hızı değişse bile veri akışı kaybolmaz. Veri akışının yönünü otomatik olarak kontrol etmek için G/Ç devresi kullanır, el sıkışma sinyali ayarlarına gerek duymaz ve mevcut iletişim yazılımı ve arayüz donanımıyla uyumluluğu sağlar. Çalışırken takıp çıkarma özelliğini destekler ve -40°C ile +85°C arasındaki sıcaklık ortamlarında bile stabil bir şekilde çalışabilir. Fansız, düşük güç tüketimli ve geniş sıcaklık aralığına sahip tasarımıyla bu donanım, devam takibi, erişim kontrolü, PTZ kamera kontrolü, yemek dağıtımı ve park yönetimi gibi iç ve dış mekân sistemlerinde yaygın olarak kullanılabilir.
|
Interface |
|
|
Serial Port |
Standard: Compliant with EIA RS232, RS485 and RS422 standards Number of port: 1 x RS232 to 1 x RS485/422 RS232 signal: TX, RX, GND RS485/422 signal: A+/T+, B-/T-, GND, RX +, RX - Baud rate: 300bps~ 460800 bps Communication distance: RS232: 5m; RS485/422:1.2km(19200bps) Load capacity: RS485/422 support 128 nodes polling Direction control: Automatic data flow direction control Communication Distance: RS232: 5m RS485/422: 1.2km (at 19200bps), shorter distance at higher baud rates Connection method: RS232: DB9F, RS485/422: 10-pin 5.08mm pitch terminal block, serial port occupies 5 pins Port protection: 15kV static protection and 600W/ms lightning protection Optical isolation: 2.5kV |
|
Status LED |
Power indicator, serial port transmit/receive direction indicators |
|
Power Supply |
|
|
Power Input |
DC9~36V |
|
Power Consumption |
≤0.4W @ DC24V (Full Load) |
|
Connection |
10-pin 5.08mm pitch terminal block, 2 pins reserved for power |
|
Physical Characteristics |
|
|
Dimension |
102.4×72×34 mm(DIN rail mounting clip and connector excluded) |
|
Installation |
Easy installation on 35mm DIN rails |
|
Weight |
About 0.13kg |
|
Working Environment |
|
|
Operating Temp |
-40°C ~+85°C |
|
Storage Temp |
-40°C ~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Air discharge ±15kV IEC 61000-4-5 (Surge): RS485 common mode ±4kV |
| Kodu | Model | Açıklama |
|---|---|---|
| CSE485-TD | CSE485-TD | CSE485-TD, RS232-RS485/RS422 İzoleli Seri Port Dönüştürücü |
