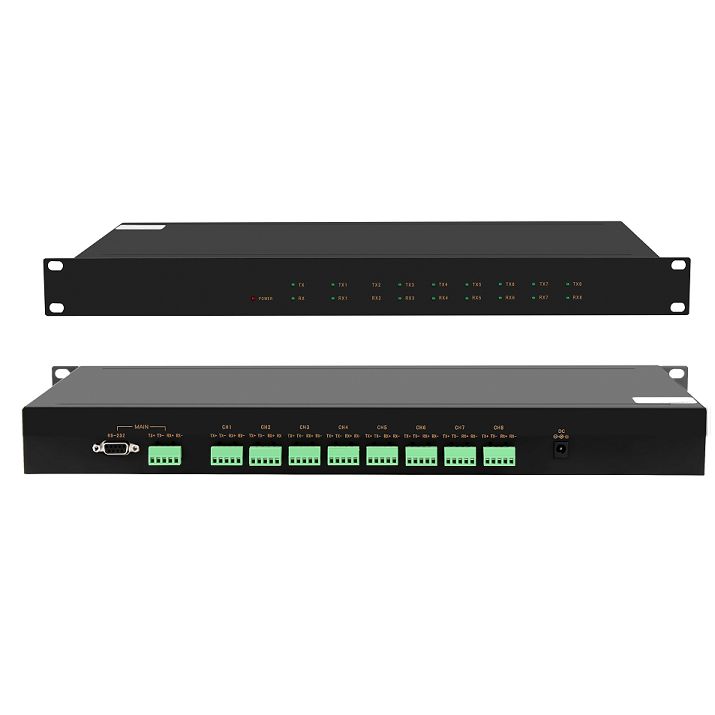

CSE485-HUB8, 1xRS232/422/485 Giriş - 8xRS232/422/485 Çıkış İzolasyonlu HUB
1xRS232/485/422 Giriş - 8xRS485/422 Slave, Tam İzolasyonlu, HUB Dönüştürücü
- 1×ana istasyon RS232/485/422 - 8×Slave istasyon RS485/422
- 300bps ile 115200bps arasında otomatik baud hızı algılama desteği
- Ana/Slave ve Slave/Slave istasyonları arasında ayrı optik izolasyon desteği
- Sıfır gecikmeli otomatik yönlendirme ile otomatik RS485 veri akışı yönü algılama desteği
- Kapsamlı hata toleransı mekanizması, bir düğümün hasarı diğer düğümleri etkilemez
- 15kV statik koruma ve 600W/ms yıldırım koruması desteği
- 8×128 düğüm çoklu makine iletişimi desteği
- DC5V güç girişi desteği
- -40°C~+85°C çalışma sıcaklığı aralığı
CSE485-HUB8, çift yönlü şeffaf desteği sağlayan, rafa monte edilebilen seri port tam izolasyonlu bir hub dönüştürücüdür. 1 adet RS232/485/422 ana istasyon ile 8 adet RS485/422 slave istasyon arasında dönüştürme imkanı sunar. RS485 veri yolu yapısını iyileştirir, yük kapasitesini ve iletim mesafesini artırır. Çeşitli sektörlerin ihtiyaçlarını karşılamak için DC5V güç girişi ve raf tipi montaj yöntemini destekler. Ağ düzenine büyük kolaylık sağlayan RS-485 yıldız bağlantı modu sunar. Donanım, fansız, düşük güç tüketimli, geniş voltajlı bir tasarıma sahiptir ve -40°C ile +85°C arasında genişletilmiş çalışma sıcaklığı aralığıyla zorlu saha ortamları için uygundur. Bu ürün, devam takibi, erişim kontrolü, PTZ kamera kontrolü, yemek dağıtımı ve park yönetimi gibi iç ve dış mekân sistemlerinde yaygın olarak kullanılmaktadır.
|
Interface |
|
|
Serial Port |
Standard: Compliant with EIA RS232, RS485 and RS422 standards Number of port: 1×master station RS232/485/422 and 8×slave stations RS485/422 RS232 signal pins: TX, RX, GND RS485/422 signal pins: TX+, RX+, TX-, RX- Baud rate: 300bps~115200bps Communication distance: 1.2km (19200bps), the higher the rate, the shorter the distance Load capacity: Each RS485/422 station supports 128 nodes polling Direction control: RS485 data flow direction auto recognition, zero delay auto forwarding Connection method: RS232: DB9M, RS485/422: 4-pin terminal block Port protection: 15kV static protection and 600W/ms lightning protection Optical isolation: master/slave and slave/slave stations |
|
Status LED |
Power indicator, serial port transmit data indicator, serial port receive data indicator |
|
Power Supply |
|
|
Input Voltage |
DC5V |
|
Power Consumption |
<2W@DC5V(full load) |
|
Connection |
DC circular socket |
|
Physical Characteristics |
|
|
Dimensions |
482.6×44×210(mm)(including mounting brackets) |
|
Installations |
Standard 19-inch 1U Rack Mount |
|
IP Code |
IP40 |
|
Weight |
About 2.5kg |
|
Working Environment |
|
|
Operating Temp |
-40°C ~+85°C |
|
Storage Temp |
-40°C~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
| Kodu | Model | Açıklama |
|---|---|---|
| MWE485-HUB8 | MWE485-HUB8 | MWE485-HUB8, 1-Port RS232/422/485 - 8 Port RS232/422/485 İzolasyonlu HUB |
