Dikkat : Ürün pano tipi sabit bir üründür. Eğer portatif bir ürün arıyorsanız tıklayınız

YÜKSEK ÖLÇÜM HASSASİYETİ, VE UYGUN FİYATI İLE RAKİPSİZ, ÜSTELİK 5 YIL GARANTİ

Endüstriyel tesisler, Data Center, Kamu Kuruluşları, residence, iş merkezleri vb. enerji tüketimi ve kalitesi takibi yapılması gereken tesisler için mükemmel fiyat / performans oranına sahip ürün.

Öne Çıkan Özellikler

-        Tüm elektriksel ölçümler

-        31. Dereceye kadar FFT harmonik analiz

-        Crest faktör ve TDD hesapalama

-        Dengesizlik ve faz açısı hesaplama

-        Demand ve pik ölçümleri

-        Çok tarifeli enerji ölçümü (TOU)

-        12 aylık enerji ve olay kaydı hafızası

-        IEC62053-22 Class0,5S enerji ölçüm hassasiyeti

-        4DI, 2DO IO lar ile durum izleme ve hata kontak çıkışı veya alarm anında kontak verme

-        1xPulse çıkışı ile enerji ölçümlerinin 3. parti sistemlere pulse bilgisi olarak aktarımı olanağı

-        Opsiyonel, 1xAO (0/4-20mA)

-        Modbus RTU iletişim protokolü

-        1xRS485 haberleşme portu

-        Gerçek zaman saati

-        96x96mm

-        IP65 kasa

-        Standart tropicalization

-        Endüstriyel kompanent kullanımı

-        Geniş çalışma sıcaklık aralığı

-        5 yıl garanti

Basit Ölçümler

-        3 VLN, 3xULL ve ortalama voltaj

-        3xI ve ortalama akım, Inötr hesaplama

-        Frekans

-        3xkW ve toplam kW

-        3xkVar ve toplam kVar

-        3xkVA ve toplam kVA

-        3xCosQ ve toplam CosQ

-        Faz açıları hesaplama

-        Çalışma zaman saati

Enerji ve Demand Ölçümleri

-        kWh ve kvarh için tüketim/üretim/Net/Toplam, kVAh Total, kVarh Q1-Q4

-        2 adet tarife programı ve her tarife için;

                 o   4 sezon

                 o   4 günlük profil her bir profil için 15 dk lık zaman aralığında 14 periyod

-        12 aylık kayıt: tarife bazında ve toplam olarak, kWh/kvarh tüketilen/üretilen/ Toplam/Net, kVAh, kvarh Q1-Q4 için

-        Demand ölçümleri; kW Toplam için anlık ve tahmini demand ve max demand

-        Tüm demand ölçümlerinde zaman etiketi

Enerji Kalitesi Ölçümleri

-        3xakım dengesizliği

-        3xgerilim dengesizliği

-        Faz açıları

-        Harmonikler dahil güç faktörü (PF) ve harmonikler hariç güç faktörü (CosQ)

-        Gerilim için; 3xTHD, 3xTOHD, 3xTEHD

-        Akım için; 3xTHD, 3xTDDtek, 3xTDDçift

-        31.Derece kadar 3 faz akım harmonikleri

-        31.Derece kadar 3 faz gerilim harmonikleri

-        Crest faktör (CF)

-        Temel bileşene göre 3xU, 3xI hesaplama

-        Akım ve gerilim için Simetrik bileşenler

-        Min-Max değerler (ölçülen tüm parametreler için)

Limit Değer Kontrolü

Üründe gelişmiş alarm limit değer kontrolü ve limit aşımlarında hata kontak çıkışı verme özellikleri bulunmaktadır. Limit değer aşımları tarih - saati ile kayıt edilir.

-        9 adet kullanıcı tanımlı alarm set değeri girilebilir.

-        Limit eşikleri ve gecikme süreleri ile alınacak aksiyon (DO dan kontak verme) ayarlanabilir.

Veri ve Olay Kayıtları

PMC-S969-C, alarm limit değer aşımı, cihaz ayar değişiklikleri, DI durum değişimleri, DO durum değişimlerine ait olayları 1 msn zaman etiketli olarak kaydeder

Olay Kayıtları (SOE)

-        Son 32 olay 1 msn çözünürlükte zaman etiketi ile kayıt edilir.

-        Cihaz program değişiklikleri, limit, DI, DO durum değişimleri zaman etiketli olarak kayıt edilir.

Min/Max Kayıtları

-        Zaman etiketli min/max kayıtları : Voltaj, akım, In, Hz, kW, kvar, kVA, PF, Unbalance, ve THD

-        Ayarlanabilir kayıt aralığı : bu ay/son ay veya bir önceki / son resete kadar

Diyagnostik

-        Akım veya gerilim kaybı

-        3xkW ve kW toplam için güç yön değişikliği.

-        Cihaz bağlantı hatası algılama

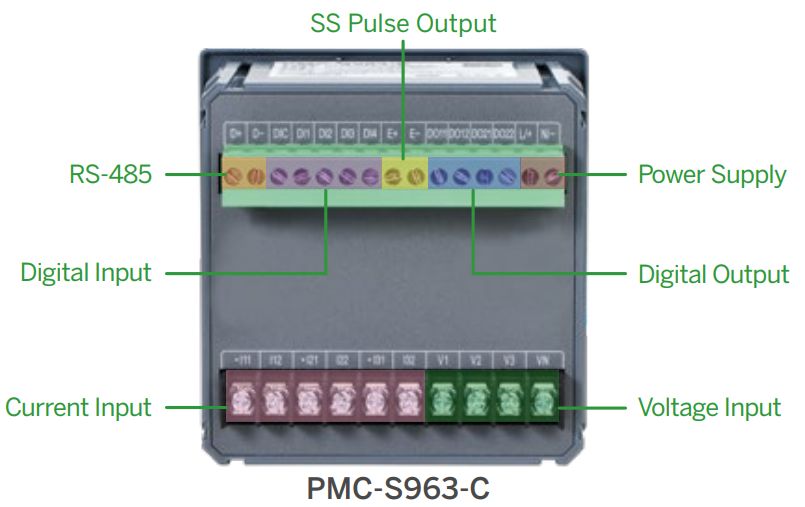

Giriş ve Çıkışlar

PMC-S969-C, sahip olduğu IO lar ile birçok uygulamaya adapte edilebilir.

Dijital Girişler

-        Standart ürün üzerinde; 4DI

-        1000Hz örnekleme frekansı ile gerçek zaman saati üzerinden 1 msn zaman etiketli olarak durum değişimlerinin kaydı

Digital Çıkışları

-        Standart ürün üzerinde 2DO, çıkışı sayesinde sahadaki kontrollör çihazlarına çıkış verebilir. (Cihaz kontrollör değildir)

Pulse Çıkışı

-        1xPO ile ölçülen enerji endekslerinin pulse olarak harici cihazlara aktarımı

Analog IO (Opsiyon)

-        1xAO (0/4-20 mA); ölçülen herhangi bir parametre için ayarlanabilir.

İletişim Özellikleri

-        1 adet Optik olarak izole edilmiş RS485 portu

-        Protokol= Modbus RTU

Donanım Özellikleri

-        96x96x92 mm boyutlar

-        415VLL Gerilim girişi

-        1,2Un e kadar çalışma

-        5/1A sekonder akımı

-        2xIn de sürekli çalışma

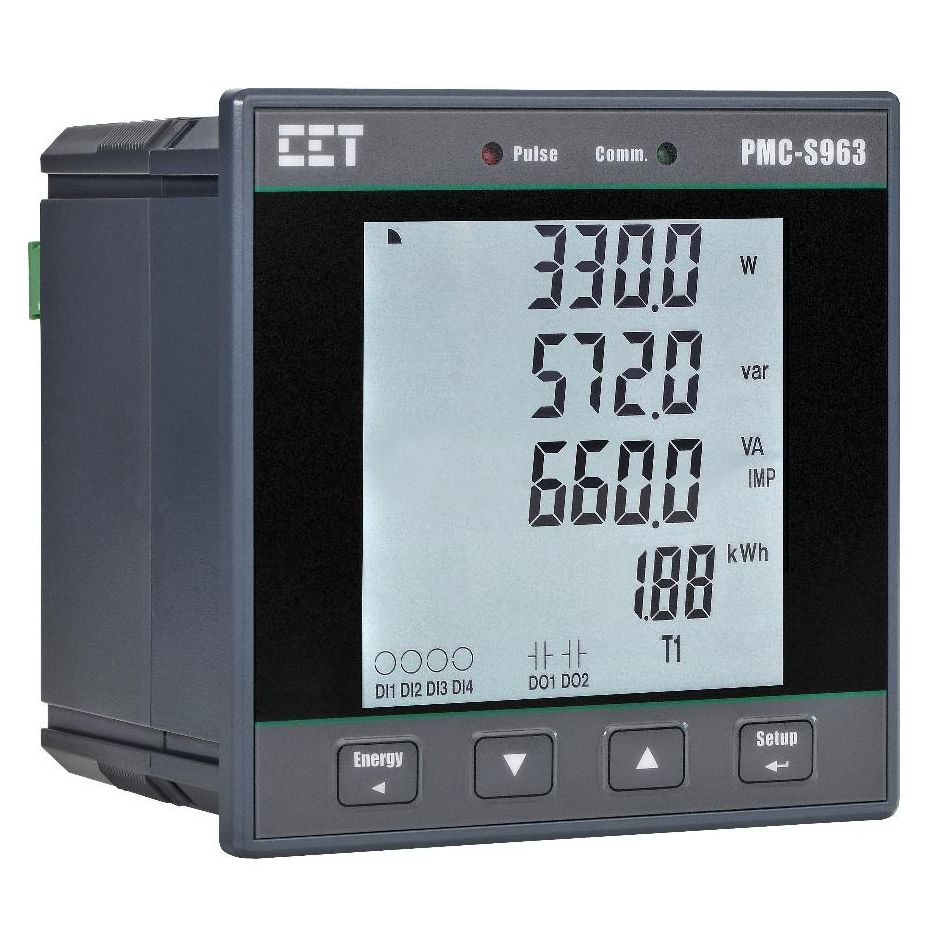

-        7 segment LCD ekran

-        gerçek zaman saati: pil destekli 25 ppm hassasiyet (<2sn her gün)

-        Yardımcı besleme : 95-250VAC/DC, +-10%, 47-440Hz

-        -25...+70 çalışma aralığı (max %95 nem)
