Dikkat : Ürün pano tipi sabit bir üründür. Eğer portatif bir ürün arıyorsanız tıklayınız

DÜŞÜK FİYAT VE YÜKSEK ÖLÇÜM HASSASİYETİ İLE EN UYGUN FİYAT GARANTİSİ

Endüstriyel tesisler, Data Center, Kamu Kuruluşları, residence, iş merkezleri vb. enerji tüketimi ve kalitesi takibi yapılması gereken tesisler için mükemmel fiyat / performans oranına sahip ürün.

Öne Çıkan Özellikler

-        Tüm elektriksel ölçümler

-        31. Dereceye kadar FFT harmonik analiz

-        K-faktör, Crest faktör ve TDD hesapalama

-        Alarm limit değer kontrolü ve zaman etiketli kaydı

-        Min-Max değerlerin zaman etiketli olarak kaydı

-        Dengesizlik ve faz açısı hesaplama

-        Demand ve pik demand ölçümleri

-        IEC62053-22 Class0,5S enerji ölçüm hassasiyeti

-        4DI, 2RO IO lar ile durum izleme ve sahanın kontrolü (şalter-kesici) veya alarm anında kontak verme

-        RS485 portu üzerinden, Modbus RTU, iletişim protokolü

-        Gerçek zaman saati

-        96x96mm

-        IP65 kasa

-        Standart tropicalization

-        Endüstriyel kompanent kullanımı

-        Geniş çalışma sıcaklık aralığı

-        5 yıl garanti

Basit Ölçümler

-        3 VLN, 3xULL ve ortalama voltaj

-        3xI ve ortalama akım, Inötr hesaplama

-        Frekans

-        3xkW ve toplam kW

-        3xkVar ve toplam kVar

-        3xkVA ve toplam kVA

-        3xCosQ ve toplam CosQ

-        3xPF ve toplam PF

-        Faz açıları hesaplama

-        Çalışma zaman saati

Enerji ve Demand Ölçümleri

-        kWh ve kvarh için tüketim/üretim/Net/Toplam, kVAh Total, kVarh Q1-Q4

-        Demand ölçümleri; kW Toplam ve kVar Toplam, kVA Toplam, I (Akım) için tahmini demand ve pik demand

-        Tüm demand ölçümlerinde zaman etiketi

Enerji Kalitesi Ölçümleri

-        3xakım dengesizliği

-        3xgerilim dengesizliği

-        Faz açıları

-        Harmonikler dahil güç faktörü (PF) ve harmonikler hariç güç faktörü (CosQ)

-        Gerilim için; 3xTHD, 3xTOHD, 3xTEHD

-        Akım için; 3xTHD, 3xTDDtek, 3xTDDçift

-        31.Derece kadar 3 faz akım harmonikleri

-        31.Derece kadar 3 faz gerilim harmonikleri

-        K-faktör

-        Crest faktör (CF)

-        Temel bileşene göre 3xU, 3xI ve 3xkW hesaplama

-        Temel bileşene göre toplam kW ve harmoniklerin çektiği toplam kW

-        Akım ve gerilim için Simetrik bileşenler

-        Min-Max değerler (ölçülen tüm parametreler için)

Limit Değer Kontrolü

Üründe gelişmiş alarm limit değer kontrolü ve limit aşımlarında aksiyon alma özellikleri bulunmaktadır. Limit değer aşımları tarih - saati ile kayıt edilir

-        9 adet kullanıcı tanımlı alarm set değeri girilebilir.(Herhangi bir ölçüm parametresine set edilebilir)

-        Limit eşikleri ve gecikme süreleri ayarlanabilir.

Olay Kayıtları (SOE)

-        Son 100 olay 1 msn çözünürlükte zaman etiketi ile kayıt edilir.

-        Cihaz program değişiklikleri, limit, DI, DO durum değişimleri zaman etiketli olarak kaydedilir.

Min/Max Kayıtları

-        Zaman etiketli min/max kayıtları: Voltaj, akım, In, Hz, kW, kvar, kVA, PF, Unbalance, K-factor, Crest Factor ve THD

-        Ayarlanabilir kayıt aralığı: bu ay/son ay veya bir önceki / son resete kadar

Diyagnostik

-        Frekans aralık dışı, voltaj veya akım kaybı

-        Güç(kW) yönü (her faz ve toplam) yanlış akım trafosu bağlantısı

-        Yanlış akım-gerilim faz sıralaması bağlantısı

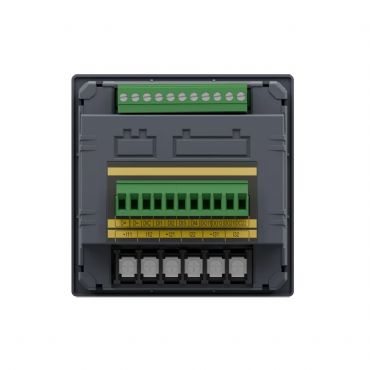

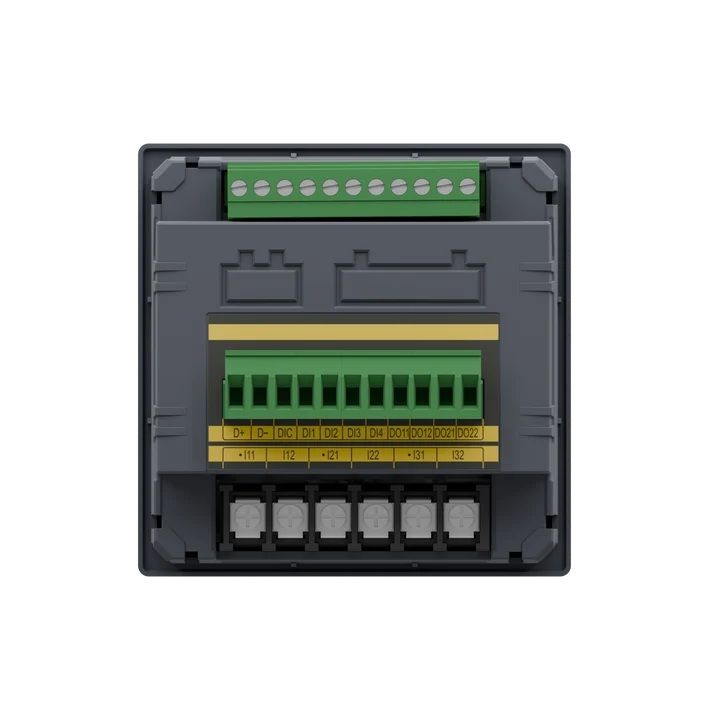

Giriş ve Çıkışlar

PMC-53M sahip olduğu IO lar ile birçok uygulamaya adapte edilebilir.

Dijital Girişler

-        Standart ürün üzerinde; 4DI, 24Vdc iç beslemeli kontak

-        1000Hz örnekleme frekansı ile gerçek zaman saati üzerinden 1 msn zaman etiketli olarak durum değişimlerinin kaydı

-        DI lar Pulse girişi olarak ayarlandığında; harici elektrik, su, gaz, kalorimetre sayaçlarından pulse verilerini alıp sayabilir

Röle Çıkışları

-        Standart ürün üzerinde 2RO (5A@250Vac veya 30VA)

İletişim Özellikleri

-        Optik olarak izole edilmiş RS485 portu

-        Protokol: Modbus RTU

Donanım Özellikleri

-        96x96x88 mm boyutlar

-        400VLL veya 690VLL girişli modeller

-        1,2Un e kadar çalışma

-        5/1A seçilebilir sekonder akımı

-        2xIn de sürekli çalışma

-        Arkadan aydınlatmalı, LCD ekran

-        gerçek zaman saati: pil destekli 25 ppm hassasiyet (<2sn her gün)

-        Yardımcı besleme : 95-250VAC/DC, +-10%, 47-440Hz

-        -25...+70 çalışma aralığı (max %95 nem)
