PMC-350-C, CET nin Lorawan kablosuz teknolojisini kullanan, 3-Fazlı DIN raya monte enerji analizörü / süzme sayacıdır. Ürün 72x70x95mm lik küçük boyutları ile kısıtlı alan bulunan yerlerde ölçüm için ideal çözüm sunar. Üründe standart olarak RS-485 bağlantı noktası ve MODBUS RTU protokolü desteği bulunmaktadır. Ürün IEC 62053-21 Sınıf 1 standardına uygundur. Opsiyonel olarak kablolamanın zor olduğu alanlar için ürüne entegre Lorawan AS923-1/2/3/4, KR920 veya EU868 desteği bulunmaktadır. Ürüne opsiyonel olarak; durum izleme ve harici sayaçlardan gelen (su, gaz, kalorimetre vb.) pulse sayımı için 4xDI, sahanın kontrolü için 2xRO ve PMC350-C tarafından ölçülen enerji endekslerinin pulse olarak harici ekipmanlara aktarımı için 2xSS, trafo sargı, ortam sıcaklık vb. sıcaklık ölçümleri için 4xRTD + 1xKaçak akım ölçüm girişi eklemek mümkündür.

Genel Özellikler

▪ İzleme ve ayarlama için kolay okunabilir LCD ekran

▪ RS485 modbus RTU iletişim portu ve opsiyonel LoraWan Class C kablosuz uzun mesafe iletişim

▪ Şifre korumalı olarak ekrandan veya ücretsiz PMC setup yazılımı ile ayar yapma olanağı

▪ Opsiyonel IO modülleri ile sahanın izlenmesi ve kontrolü

▪ IEC 62053-21 Class 1 enerji ölçüm hassasiyeti

Ölçüm Özellikleri

▪ ULN, ULL: her faz ayrı ayrı ölçüm ve ortalama değer hesaplama

▪ Akım: her faz ayrı ayrı ölçüm ve ortalama değer ile nötr akımı hesaplama

▪ kW(P), kVar(Q), kVA (S) : her faz ayrı ayrı ölçüm ve toplam değer hesaplama

▪ PF: her faz ayrı ayrı ölçüm ve toplam değer hesaplama

▪ Enerji ölçümleri: kWh (üretin/tüketim) ve kvarh End./Cap. ve kVAh

▪ Frekans ölçümü

▪ Çalışma zaman saati hesaplama

Gelişmiş Ölçüm Özellikleri

▪ Akım ve gerilim için THD, TOHD, TEHD ile 31. Dereceye kadar harmonik bileşenler

▪ Akım için; TDD, TDD çift, TDD Tek, K Faktör ve Crest faktör hesaplama

▪ Akım ve gerilim dengesizliği ile faz açıları hesaplama

▪ Harmonikler hariç kW ve PF (CosQ)

▪ kVarh (Q1,Q2,Q3,Q4)

▪ Demand ölçümleri: kW/kVar/kVA için demand ve max demand, 3 faz akıma ait zaman etiketli olarak bu ay ve geçen aya ait max demand

Limit Değer Kontrolü

▪ 10 adet kullanıcı tarafından tanımlanabilir alarm limit değer kontrolü

▪ eşik değer, gecikme ve DO çıkış aktivasyonu ayarlanabilir

▪ Opsiyonel: RTD sıcaklık sensörü girişleri ile trafo sargı, ortam sıcaklığı vb ölçümü ile kaçak akım troid akım trafosu girişi üzerinden kaçak akım ölçümü

▪ Opsiyonel DI giriş modülleri sahadaki şalter, alarm vb. durum bilgisi izleme ve pulse sayımı

▪ Opsiyonel RO çıkış modülleri ile sahanın kontrolü

Tarifeli Enerji Ölçümü

▪ 2 TOU programı: her biri aşağıdaki özelliklerdedir.

o 12 sezon

o 20 günlük profil, her biri 15 dk lık aralıklarla 12 Periyod içerir

o 90 Tatil veya Alternatif Gün

o 8 Tarife:

Her biri kWh/kvarh End./Cap., kVAh içerir

kW/kVar/kVA max. Demand

Min./Max. Kaydı

▪ Akım, gerilim, frekans, kW, kVar, kVA, PF, dengesizlik, K Faktör, crest faktör ve THD değerlerine ait zaman etiketli olarak min/max değer kaydı

▪ Bu ay / geçen ay veya önceki / sıfırlamadan beri olarak ayarlanabilir.

SOE Kayıt Hafızası

▪ 100 olayın ±1ms zaman etiketli olarak kaydı

▪ Parametre değişikliği, limit değer değişikliği, DO çıkışı aktif olması, sıfırlama, kaçak akım ve sıcaklık artış alarm SOE olay hafızasına kayıt edilir.

Aylık Enerji Kaydı Hafızası

▪ 12 aylık enerji tüketimlerinin kaydı: kWh, kvarh End./Cap. ve kVAh, kWh/kvarh üretin / tüketim ve kVAh (her bir tarife için)

İki Periyod Arası Enerji Tüketimi Hesaplama / Kayıt

▪ Günlük / Aylık zaman etiketli katıt: kWh, kvarh, kVAh Toplam ve Max. Demand (kW, kvar, kVA Total için)

▪ Modbus veya Lorawan üzerinden 60 günlük (2 ay) ve 36 ay (3 yıl) geriye dönük loglar okunabilir.

Veri Kaydı

▪ 5 farklı kayıt klasörü

▪ Her bir klasöre 16 adede kadar seçilebilir kayıt parametresi

▪ Kayıt aralığı 1 dakika ile 40 gün arasında seçilebilir

Hata Algılama

▪ Frekans aralık dışında

▪ Akım / gerilim faz kaybı

▪ Akım bağlantı hatasını anlamak amacı ile kW yön değişikliği: her faz ve toplam için

▪ Doğru bağlanmamış akım / gerilim sırası

İletişim

▪ Optik olarak izoleli, RS-485 portu (1200 ... 38400 bps)

▪ Modbus RTU protokolü

▪ Opsiyonel: LoRaWan kablosuz iletişim (AS923-1/2/3/4, KR920 veya EU868)

LoRaWan Opsiyonu ile Otomatikleştirilmiş Veri Gönderimi

▪ DevEUI (End-Device Identifier), AppEUI (Application Identifier) ve AppKey (AES-128 key); OTAA aktivasyonu için

▪ Kullanıcı tarafından seçilebilir otomatik data gönderim parametreleri: enerji ,demand, harmonikler, max/min kayıtları, I/O değişimleri ve limit değer aşımları

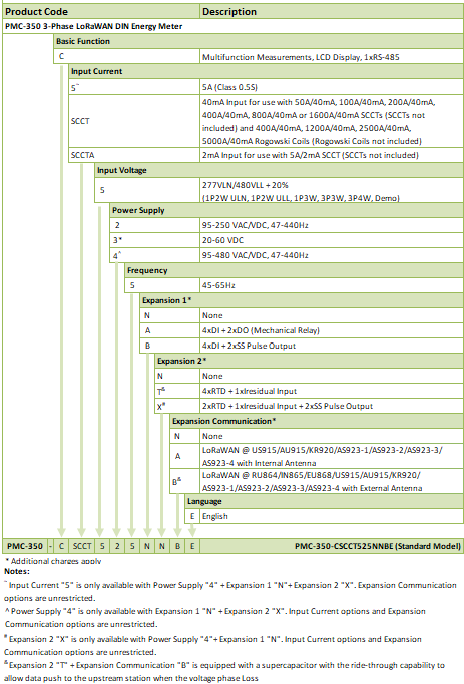

I/O Opsiyonları

▪ 4xDI + 2RO

▪ 4xDI + 2 x Pulse Çıkışı

▪ 4xRTI + 1 x Kaçak akım troid girişi (Pt100 ve troid hariçtir)

Gerçek Zaman Saati

▪ Pil destekli gerçek zaman saati @ 6ppm (≤0.5s/gün)

▪ Pil ömrü > 10 yıl
