Ürün Tanıtımı

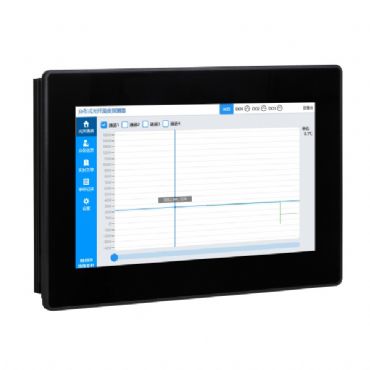

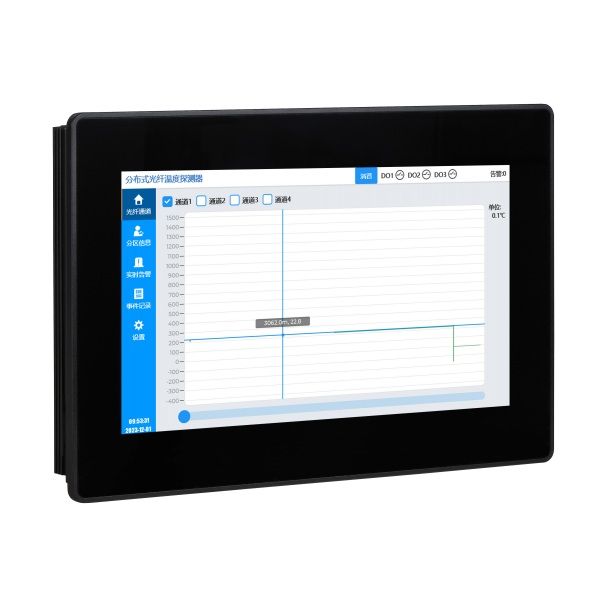

PMC-3601F, uzun mesafelerde sürekli ve hassas sıcaklık izleme için geliştirilmiş dağıtık fiber optik sıcaklık sensörüdür. Raman saçılması (Scattering) prensibinden yararlanarak fiber optik kablonun tüm uzunluğu boyunca sıcaklık dağılımının ve sıcaklık anomalilerinin konumunun belirlenmesini sağlar. Elektromanyetik girişime karşı dayanımı ve doğal yıldırım koruması sayesinde zorlu endüstriyel uygulamalara uygundur.

PMC-3601F, 4 fiber optik kanal üzerinden kanal başına 10 km'ye kadar dağıtık sıcaklık izleme sağlayan, ±1 °C doğruluk ve ±1 m konumlama doğruluğuna sahip gelişmiş bir sıcaklık izleme çözümüdür. Modbus RTU/TCP haberleşmesi, dokunmatik HMI, kapsamlı alarm/set noktaları ve EN 54-2/-18/-22 uyumluluğu ile enerji, endüstri, yangın algılama ve kritik altyapı uygulamalarında güvenilir sıcaklık gözetimi sunar.

Üründe bulunan 2 adet ethernet portu ve 2 adet RS485 portu ile anlık durum bilgisini BMS sistemine de aktarabilirsiniz. Üründe dahili 3 adet kontak çıkışı bulunmaktadır. Eğer istenir ise opsiyonel olarak ek IO modül ekleyerek çıkış sayısını arttırmak mümkündür.

Öne Çıkan Özellikler

• 4 bağımsız fiber optik sıcaklık algılama kanalı
• Kanal başına 10 km'ye kadar maksimum izleme mesafesi (4 kanal ile 40 km)
• -40 °C ile +150 °C sıcaklık ölçüm aralığı (kullanılan optik fibere bağlıdır)
• ±1 °C sıcaklık doğruluğu ve ±1 m konumlama doğruluğu
• Panelden her bir segment in min/max/ort. Sıcaklık değeri ve durum bilgisi alınabilir.
• Kanal başına 5 saniyeden kısa ölçüm çevrim süresi
• Standart 62,5/125 µm multimode fiber desteği

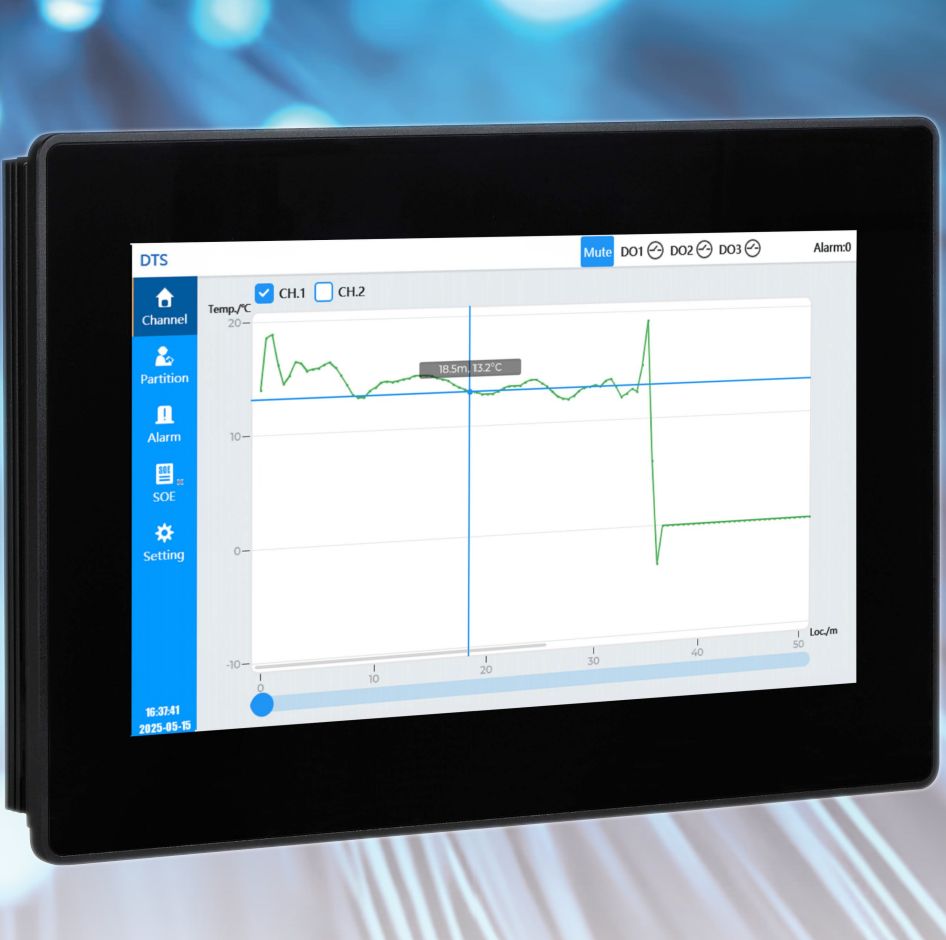

• Büyük, yüksek çözünürlüklü renkli dokunmatik HMI; yakınlaştırma (zoom) desteği
• Kanal başına 50 bölge ve bölge başına 100 segment
• 6 kullanıcı programlanabilir set noktası: yüksek/düşük sıcaklık, sıcaklık artış hızı, sıcaklık farkı, sıcaklık anomalisi ve kopma izleme
• 4 kanalın her biri için 5.760 veri kaydı ve 5.000 olaylık SOE kaydı (±1 ms zaman damgası çözünürlüğü)
• Ürün ekranından limit değer aşımları durumunda, sesli ve görsel uyarılar ile bilgilendirme yapılabilir.
• 2 × Ethernet (10/100 Mbps) ve 2 × RS-485 haberleşme portu
• Modbus TCP ve Modbus RTU protokol desteği
• Alarm ve cihaz çalışma durumunun izlenmesi için 3 adet Form A röle dijital çıkış
• EN 54-2, EN 54-18 ve EN 54-22 yangın algılama standartlarına uygunluk (Sertifikalı)
• Duvara montaj veya pano kapağına montaj seçeneği
• Yardımcı besleme: 24Vdc (15W)
• Panel Boyutları : W280×H190×D74
• Çalışma yüksekliği: <3000 mt
• Panel çalışma sıcaklığı: -10..+50 C

Uygulama Alanları

Uzun mesafeli ve dağıtık sıcaklık izlemenin kritik olduğu aşağıdaki uygulamalar için ideal bir çözümdür:

• Petrol ve gaz boru hatları
• Petrokimya ve kimya tesisleri
• Metalurji tesisleri
• Enerji ve elektrik uygulamaları (Kablo kanalları, vb.)
• Yangın algılama ve yangından korunma sistemleri
• Enerji depolama sistemleri
• Nükleer endüstri uygulamaları
• Tüneller

Teknik Özellikler

Sıcaklık Ölçümü

Haberleşme

Besleme ve Dijital Çıkışlar

Çevresel ve Mekanik Özellikler

Standartlar ve Uygunluk

Sipariş Bilgisi

Önemli not: Sıcaklık algılama ve izleme için kullanılan multimode optik fiber ayrıca sipariş edilmelidir.

Sıkça Sorulan Sorular

1. PMC-3601F nedir?

PMC-3601F, fiber optik kablo boyunca dağıtık sıcaklık ölçümü ve izleme yapmak için geliştirilmiş bir sıcaklık izleme sistemidir. Fiber optik hattı algılama elemanı olarak kullanarak uzun mesafelerde sıcaklık dağılımının izlenmesine ve sıcaklık anormalliklerinin konumunun belirlenmesine olanak sağlar.

2. PMC-3601F kaç adet fiber optik kanala sahiptir?

PMC-3601F, 4 bağımsız fiber optik sıcaklık algılama kanalına sahiptir. Bu yapı sayesinde farklı bölgeler veya hatlar aynı cihaz üzerinden izlenebilir.

3. Bir fiber optik kanal ile ne kadar mesafe izlenebilir?

Her bir kanal için maksimum izleme mesafesi 10 km'ye kadar çıkabilir. Böylece boru hatları, enerji tesisleri, kablo güzergâhları ve büyük endüstriyel tesisler gibi uzun mesafeli uygulamalar izlenebilir.

4. PMC-3601F'nin sıcaklık ölçüm aralığı nedir?

Sistem, kullanılan fiber optik kablonun özelliklerine bağlı olarak -40 °C ile +150 °C arasındaki sıcaklıkların ölçülmesine olanak sağlar.

5. Sıcaklık ölçüm doğruluğu nedir?

PMC-3601F'nin sıcaklık ölçüm doğruluğu ±1 °C'dir.

6. Sıcaklık değişiminin meydana geldiği konum belirlenebilir mi?

Evet. PMC-3601F sıcaklık değerinin yanı sıra sıcaklık değişiminin fiber hattı üzerindeki konumunun belirlenmesini de sağlar. Sistem ±1 metre konumlama doğruluğuna sahiptir.

7. Hangi tip fiber optik kablo kullanılmalıdır?

PMC-3601F, standart 62,5/125 µm multimode fiber ile kullanılmak üzere tasarlanmıştır. Uygulamaya uygun fiber optik kablonun seçiminde çalışma sıcaklığı ve tesis ortamı da dikkate alınmalıdır.

8. Fiber optik kablo cihazla birlikte veriliyor mu?

Hayır. Sıcaklık algılama ve izleme amacıyla kullanılacak multimode fiber optik kablo ayrıca sipariş edilmelidir.

9. PMC-3601F'nin ölçüm hızı nedir?

Ölçüm çevrim süresi kanal başına 5 saniyeden kısadır. Bu sayede uzun fiber hatları üzerindeki sıcaklık değişimleri düzenli olarak takip edilebilir.

10. PMC-3601F'de alarm bölgeleri oluşturulabilir mi?

Evet. Sistem farklı bölge ve segmentlerin tanımlanmasına olanak sağlar. Kanal başına 50 bölge ve her bölge için 100 segment tanımlanabilir. Böylece farklı tesis bölümleri için bağımsız sıcaklık izleme ve alarm kriterleri oluşturulabilir.

11. Hangi sıcaklık alarm ve izleme kriterleri tanımlanabilir?

Kullanıcı tarafından yüksek sıcaklık, düşük sıcaklık, sıcaklık artış hızı, sıcaklık farkı, sıcaklık anomalisi ve fiber hattı kopma izleme gibi set noktaları tanımlanabilir.

12. Cihazda olay ve ölçüm kayıtları tutulabilir mi?

Evet. Sistem, her kanal için 5.760 veri kaydı ve 5.000 olaylık SOE (Sequence of Events) kaydı tutabilir.

13. PMC-3601F hangi haberleşme protokollerini destekler?

Cihaz Modbus RTU ve Modbus TCP protokollerini destekler. Bu sayede SCADA, BMS ve benzeri üst seviye otomasyon ve izleme sistemleriyle entegre edilebilir.

14. Cihaz üzerinde hangi haberleşme portları bulunur?

PMC-3601F üzerinde 2 adet Ethernet 10/100 Mbps portu ve 2 adet RS-485 portu bulunmaktadır.

15. PMC-3601F'de röle çıkışı bulunuyor mu?

Evet. Cihazda alarm ve çalışma durumlarının harici sistemlere aktarılabilmesi için 3 adet Form A mekanik röle dijital çıkışı bulunmaktadır.

16. Cihaz üzerinde ekran bulunuyor mu?

Evet. PMC-3601F, ölçüm ve sistem bilgilerinin görüntülenmesini kolaylaştıran yüksek çözünürlüklü renkli dokunmatik HMI ile donatılmıştır. Ekran üzerinde sıcaklık dağılımının incelenmesini kolaylaştıran yakınlaştırma özelliği de bulunmaktadır.

17. PMC-3601F hangi uygulamalarda kullanılabilir?

PMC-3601F; enerji ve elektrik tesisleri, petrol ve doğal gaz boru hatları, petrokimya ve kimya tesisleri, metalurji tesisleri, enerji depolama sistemleri, yangın algılama ve yangından korunma uygulamaları ile kritik endüstriyel tesislerde kullanılabilir.

18. Fiber optik sıcaklık izlemenin klasik sıcaklık sensörlerine göre avantajı nedir?

Fiber optik teknoloji, uzun bir güzergâh boyunca çok sayıda ayrı noktasal sensör kullanmak yerine sürekli sıcaklık profili oluşturulmasına imkân verir. Fiber optik algılama elektromanyetik girişimlerden etkilenmediği için elektriksel açıdan zorlu endüstriyel ortamlarda önemli avantaj sağlar.

19. PMC-3601F yangın algılama uygulamalarında kullanılabilir mi?

Üretici dokümanlarında PMC-3601F için EN 54-2, EN 54-18 ve EN 54-22 standartlarına uygunluk belirtilmektedir. Yangın algılama sistemlerinde ürün seçimi ve sistem tasarımı, ilgili proje şartları ve yürürlükteki mevzuat dikkate alınarak yapılmalıdır.

20. PMC-3601F nasıl monte edilir?

Cihaz uygulamaya bağlı olarak duvara veya pano kesitine monte edilebilir. Sipariş sırasında uygun montaj seçeneği belirlenmelidir.

21. PMC-3601F'nin besleme gerilimi nedir?

Cihaz 24 VDC ±%5 besleme ile çalışır ve güç tüketimi 15 W'ın altındadır.

22. PMC-3601F mevcut SCADA sistemimize bağlanabilir mi?

SCADA sisteminiz Modbus TCP veya Modbus RTU haberleşmesini destekliyorsa PMC-3601F'nin sisteme entegrasyonu mümkündür. Haberleşme yapısı ve register eşleştirmesi proje kapsamında değerlendirilmelidir.
