Dikkat : Ürün pano tipi sabit bir üründür. Eğer portatif bir ürün arıyorsanız tıklayınız



"TEİAŞ; GÜÇ KALİTESİ ÖLÇÜM SİSTEMİ EK8 VE EPDK HİZMET KALİTESİ YÖNETMELİĞİ UYUMLU" ENERJİ KALİTE ANALİZÖRÜ IEC61000-4-30 CLASSA ED.2 SERTİFİKALI



SEKTÖRDEKİ EN GELİŞMİŞ WEB ARAYÜZÜNE SAHİP, KULLANICI DOSTU ÜRÜN



5 YIL GARANTİ











iMeter7 ile enerji kalitenizi uluslar arası enerji kalitesi ölçme standardı olan IEC61000-4-30 ClassA standardında ölçer, kayıt eder ve raporlayabilirsiniz.



Ürünün web arayüzü o denli gelişmiştir ki, ek bir PC yazılımına ihtiyaç duymadan direkt olarak ürünün Ethernet portu üzerinden yayınlanan web sayfasına, standart bir web browser ile ulaşabilir ve ölçümleri online veya kayıtlardan geriye dönük olarak raporlama şeklinde takip edebilirsiniz. Hatta EN50160 raporlamasını dahi ürünün web arayüzünden takip edebilirsiniz.



Bu özellikleri ürünü, rakiplerine göre sektördeki en kullanıcı dostu ürün haline getirmektedir.



iMeter7A; elektrik üretim, iletişim ve dağıtım şirketleri ile enerji kalitesini takip etmek isteyen her türlü son kullanıcı için mükemmel çözümdür.



Öne çıkan özellikler

-        4 GByte kayıt hafızası ile yıllarca kayıt

-        1024 örnek/periyod ile örnekleme ve ölçüm, 1024 örnek/periyod ile olay anı akım ve gerilim dalga formu kaydı (19 micro-saniye de bir kayıt)

-        2 adet Ethernet portu ve 1 adet RS485 portu

-        Standart iletişim protokolleri; Modbus TCP, modbus RTU, IEC61850

-        Geniş IO kapasitesi ile şalter, kesici, ayırıcı vb alarm durum bilgisi izleme (8xDI, 4xRO, 2xPulse Çıkış)

-        5" TFT renkli LCD ekran (800x480 pixel)

-        Zaman senkronizasyonu : NTP, IRIG-B veya IEEE 1588 (PTP), GPS, 1IPS

-        Dip, Swell, Transient, Harmonik ve Flicker kaydı

-        Olay anı dalga formu kaydı

-        Olay Yönü Göstergesi

-        Gelişmiş kayıt özellikleri ile aylarca kayıt

-        PQDF ve COMTRADE formatında kayıt

-        IEC 62053 Class 0.2S enerji ölçüm hassasiyeti

-        IEC61000-4-30 Ed.3 ClassA sertifikası

-        IEC61000-4-7 Harmonik standardı uyumluluğu

-        IEC61000-4-15 flicker standardı uyumluluğu

-        IEEE519-2022 ye göre IEEE519 raporlama (akım harmonikleri raporlama standardı)

-        EN50160 uyumlu raporlama

-        Geniş çalışma sıcaklık aralığı (-20 C..+70 C)

-        Endüstriyel kompanentler ile üretim sayesinde 5 yıl garanti

-        Standart tropik şartlara uyumluluk (Tropicalization)



Tipik Uygulamalar

-        Elektrik üretim, iletim ve dağıtım şirketlerine ait YG,OG,AG enerji kalitesi izleme

-        Data Center, yarı iletken üretim fabrikaları ile her türlü sanayi tesisleri

-        7x24 otomatik çalışan tesisler

-        UPS çıkış kalitesinin ölçümü

-        Dips/Swell, Transient, Flicker ve Disturbance izleme

-        Şebeke ve kritik fider izleme

-        IEC61850 protokolü kullanan indirici merkez otomasyon sistemleri

-        Harici ayrılabilir gövdeli clamp akım trafosu ile Retrofit uygulamaları



Yukarıdaki örnekler kullanılabilecek bazı tesisleri işaret etmektedir. Detay için lütfen danışınız.

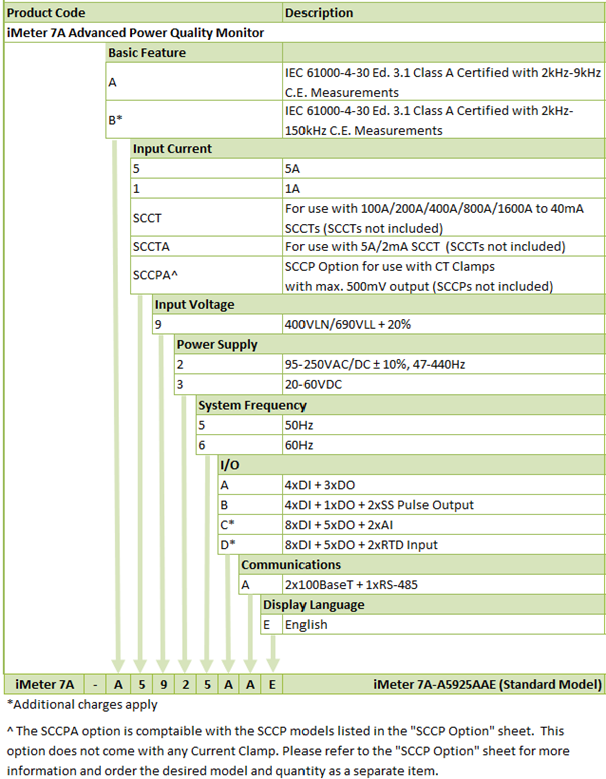

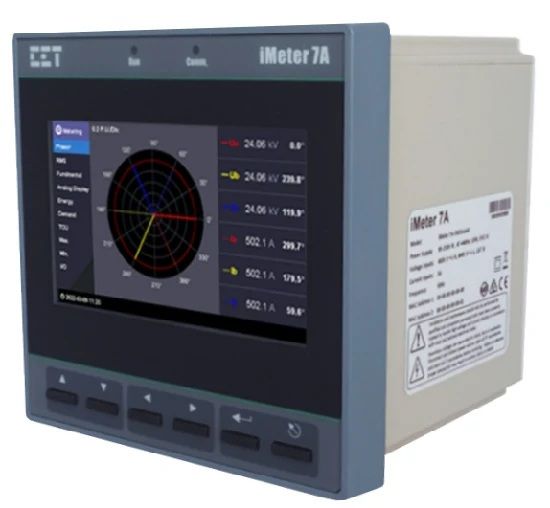

Ekran ve Web Arayüzü

-        Gerçek zamanlı harmonik, güç ve enerji ölçümleri

-        3 faz akım ve gerilim için gerçek zamanlı dalga formu gösterimi

-        ITIC/SEMI F47 eğrisinde PQ olaylarının ve dalga formunun gösterimi

-        Harmoniklerin bar diyagram olarak gösterimi

-        İstatistik trendler

-        EN50160 raporlama

-        Alarm limit değer aşımları kayıtları

-        IO durum bilgileri

-        Cihaz ayarları

-        Diagnostik



ENERJİ KALİTESİ ÖLÇÜMLERİ



IEC 61000-4-30'a göre EKA ölçümleri (ED.3 ClassA Sertifikalı)

-        Güç frekansı

-        Besleme voltajı büyüklüğü

-        Flicker

-        Besleme voltajı Dip (Sag) ve Yükselme (Swell) olayları

-        Voltaj kesintileri

-        Transient voltaj olayları

-        Besleme voltajı dengesizliği

-        Voltaj harmonikleri ve Interharmonik

-        Besleme voltajı için Mains Signalling Voltage (MSV)

-        Hızlı Voltaj Değişimi (RVC)

-        Alt ve üst limit aşımlarının ölçümü ve kaydı



Harmonik ve Interharmonik ölçümleri

-        Akım için K-Factor, gerilim ve akım için Crest Factor

-        U ve I için THD, TOHD, TEHD

-        63. dereceye kadar Akım ve gerilim için harmoniklerin büyüklüğü (RMS ve %* değeri)

-        63. dereceye kadar, akım ve gerilim için Interharmonikler (% değeri)

-        kW, kVar, kVA ve PF için 63. Dereceye kadar harmonik bileşenler

-        Temel bileşene göre (harmonik yokmuş gibi); U, I, kW, kvar, kVA ve Displacement PF (CosQ) ölçümleri

-        Temel bileşene göre enerji tüketim değerleri: kWh, kvarh Imp./Exp./Net/Toplam

-        Harmonikler dâhil enerji tüketimleri değerleri: kWh, kvarh Imp./Exp./Net/Toplam

-        Sadece harmoniklerin enerji tüketimi: kWh, kvarh Import/Export



* % değeri temel bileşenin % si, U/I nominal değerinin % si veya RMS in % si olarak ayarlanabilir.



Simetrik Bileşenler ve Dengesizlik

-        Sıfır, negatif ve pozitif simetrik bileşenler

-        Sıfır, negatif ve pozitif bileşenlere göre akım ve gerilim dengesizliği



Transient ve Dip/Swell Kayıtları

-        Bir periyodda 1024 örnek ile 19 micro-saniye de bir örnekleme ile kondansatör anahtarlama, rezonans gibi olayları izleme olanağı

-        Dip/Swell izleme @ 10ms (½ cycle @ 50Hz)

-        Olay olduğunda; DO, Veri Kaydetme ve Yüksek Hızda Veri Kaydetme, Dalga Formu Kaydı, Disturbace Dalga Formu Kaydı ve Alarm Email gönderimi Tetikleme

-        Direkt cihaz üzerinden veya web arayüzünden; ITIC veya SEMI F47 eğrisine göre olayın durumunu ve dalga formu eğrisini görme



Hızlı Voltaj Değişimleri (RVC)

-        Gerilimdeki hızlı voltaj değişimlerinin kaydı



Kalkış akımı izleme / kayıt

-        ½ cycle RMS akım hesaplama yolu ile, motor kalkış akımı, trafo enerjilenme akımı gibi olayların kaydı.



Disturbance yönü göstergesi

-        Olayının kaynaktan mı yoksa tesisten mi kaynaklı olduğunun tespiti

-        Bu sayede sorunun içeriden mi yoksa dışarıdan mı kaynaklı olduğu tespit edilebilir.



Dalga Formu Yakalama (WFC) ve Dalga Formu Kaydedici (WFR)

-        Direkt ekrandan manual olarak, gerçek zamanlı dalga formu yakalama

-        Aynı anda 3 faz akım ve gerilim dalga formu kaydı.

-        Programlanabilir; örnekleme periyodu, olay anı ve öncesi dalga periyodu sayısı ve örnekleme sayısı

-        COMTRADE dosya formatı, direkt olarak FTP pile download edilebilir.



Disturbance Dalga Formu Kaydedici (DWR)

Disturbance kayıtları; Voltaj (U1...U4) ve Akım (I1...I4) girişleri için

-        Olay anı kayıtları: 35 periyod @ 256 örnek/periyod ile

-        Uzun süreli olaylar: 150 periyod @ 16 sample / periyod ile (enerji kesintisi vb.)

-        Kararlı Hale dönüş: 360 sn boyunca 1 periyodluk RMS kayıları alınır.

-        Olay sonrası : 15 periyod @ 256 örnek/periyod



Enerji Kalitesi Olay Sayacı

-        Transient, Dip, Swell, Kesinti, Hızlı Voltaj Değişimi ve Şebeke Voltajı Üzerindeki Yüksek Frekanslı Sinyaller Enerji Kalitesi Olaylarının Sayımı



ÖLÇÜMLER



Basit Ölçümler (1-sn güncellemeli)

-        3-faz Voltaj, Akım, Güç, PF ve Faz Açıları

-        kWh, kvarh Imp./Exp./Net/Toplam ve kVAh Toplam

-        U4, I4, Frekans

-        Ayarlanabilir zaman etiketli ölçümler; 10/12 periyod, 1 sn, 3 sn, 10 dk ve 2 saat



Yüksek Hızlı Ölçümler

-        3-phase Voltaj ve Akım, U4, I4, Güç, PF @ ½ periyod

-        Frekans @ 1 periyod



Demand Ölçümleri

-        Şu andaki ve Tahmini Demand ölçümleri: Voltaj, Akım, Güç, PF, U4, I4, Frekans için

-        Şu andaki demand ölçümleri: akım ve gerilim için THD/TOHD/TEHD/HD, akım K-factor için

-        Her Demand periyodundaki Max./Min. Değerler

-        Pik Demand: Bu ay ve Geçen ay, veya sıfırlamadan önceki ve soforlayıncaya kadarki

-        DI ile Demand senkronizasyon



Çok Tarifeli enerji ölçümü(TOU)

2 set bağımsız TOU programı ve her birinde;

-        12 sezon

-        90 tatil veya alternatif gün ve 3 haftanın günü

-        20 günlük profil ve her birinde 1 dk lık 12 periyod

-        Aşağıdaki bilgileri içeren 8 tarife;

o   kWh/kvarh Imp./Exp. ve kVA

o   kW/kvar Imp./Exp. Pik Demandlar

o   Sayaç ekranı dijit sayısı: 99,999,999,999



VERİ VE OLAY KAYITLARI



Silinmez Kayıt Hafızası

-        Standart 4GB Hafıza



Periyodik Enerji Kaydedici (IER) Hafızası

-        kWh, kvarh Imp./Exp. and kVAh Toplam, Toplam Harmonik kWh, kvarh üretilen/tüketilen

-        Programlanabilir kayıt periyodu : 1 dk...65535 dk arası

-        FIFO veya Dolunca Dur emri verilebilen hafıza yapısı



İstatistiki Veri Kaydedici (SDR)

-        8 farklı SDR dosyası ve her dosyaya 64 parametre kaydı olanağı

-        Max/Min/Ort kaydı ve gerçek zamanlı U, I, Frekans, Flicker, Harmonik ve Dengesizlik ölçümlerinin 95 lik persentil istatistiği

-        Programlanabilir kayıt periyodu : 1 dk...60 dk arası

-        30 gün@1dk, 300 gün@10 dk, 450 gün@15 dk

-        Direkt olarak ekrandan trend izleme



Veri Kaydedici ve Yüksek Hızlı Veri Kaydedici

-        Her birine 32 kaydetme parametresi eklenebilen, 8 veri kaydedici dosyası ve her birine 64 kaydetme parametresi eklenebilen, 4 hızlı veri kaydedici

-        Kayıt frekansı; 8 adedi standart kaydedici için 1 sn ile 40 gün arasında, 4 adet yüksek hızlı kaydedici için ½ periyod ile 60 periyod arasında ayarlanabilir.

-        Ayarlanabilir hafıza derinliği ve kayıt offseti, max derinlik 65535

-        FIFO ve dol-dur şeklinde ayarlanabilir hafıza yapısı



Max./Min. Kayıtları

-        Gerçek zamanlı ölçümlerin Max/Min değerlerinin kaydı : U, I, kW, kvar, kVA, PF, Freq., Dengesizlik, K-factor, THD için

-        2 transfer modu:

o   Manuel : Max/Min, son fırlamadan beri / son sıfırlamadan önce

o   Otomatik : Max/Min, bu ay / bir önceki ay



Olay Kayıtları

-        1024 olayın (FIFO), 1 msn zaman etiketli olarak kaydı

-        Ayar değişiklikleri, Sistem olayları, Limit değişiklikleri ve IO durum değişimleri kayıt edilir.



Enerji Kalitesi EKA Kayıtları

-        1024 olayın (FIFO), 1 msn zaman etiketli olarak kaydı

-        Transient, Dip/Swell, Disturbance Yeri, Hızlı Voltaj Değişimi, Parazit sinyaller vb.

-        EKA olayının zaman etiketli olarak karakteristik verisinin kaydı



LİMİTLER



EKA Limitleri

-        Transient

-        Dips/Swell

-        Hızlı Voltaj Değişimi

-        Kalkış Akımı

-        Harmonikler

-        DO tetikleme, Olay kayıtları, Veri Kayıtları, Dalga formu kaydetme



Kontrol Limitleri

-        512 Alarm Limit Değeri Kontrolü ve 16 Yüksek Hızlı Limit Değeri

-        Ayarlanabilir eşik ve zaman gecikmeleri

-        Trigger DO, Olay Kaydı, Veri Kaydı, Yüksek Hızlı Kayıt, WFR veya DWR ve Alarm Email



Dijital Giriş Limitleri

-        DI durum değişimine göre kontrol çıkışları aktif edilebilir.

-        Demand senkronizasyonu ve tarife değiştirme

-        Trigger DO, Olay Kaydı, Veri Kaydı, Yüksek Hızlı Kayıt, WFR veya DWR ve Alarm Email

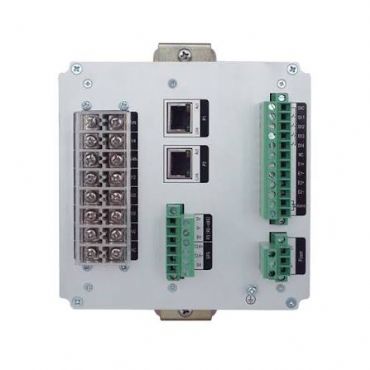

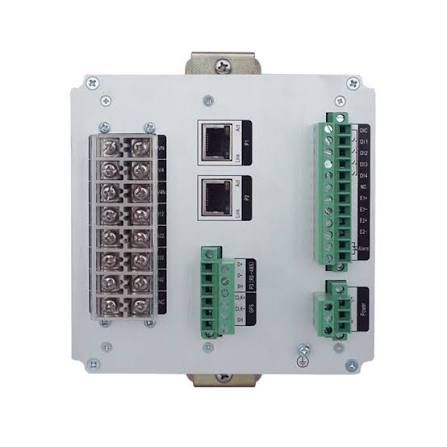

GİRİŞ VE ÇIKIŞLAR



Dijital Girişler

-        Standart 4 opsiyonel 8 kanal kuru kontak veya 24VDC dahili besleme

-        1000Hz örnekleme ile 1 msn zaman hassasiyeti

-        Harici durum izleme (şalter pozisyonu, alarm durum bilgisi vb..)

-        Harici sayaçlardan pulse sayımı (Gaz, Su, Elektrik, Kalorimetre, Buhar vb...)

-        Demand Senkronizasyonu

-        GPS's 1PPS çıkış ile zaman senkronizasyonu



Dijital Çıkışlar

2 kanal RO opsiyonel 4 kanal RO çıkış; alarm veya pulse çıkışı olarak programlanabilir

RO1-RO4: Form A Mekanik Röle

Opsiyonel 2 adet transistör pulse çıkış

1xNO Mekanik Röle (LOP Alarm için)



İLETİŞİM



Ethernet Portu (P3)

-        2adet 10/100BaseT TCP/IP Ethernet Portu (RJ45)

-        Aynı anda max 8 adet IP bağlantı ile farklı sistemlere aynı anda veri aktarımı

-   Whitelist ile EKA bağlanabilecek IP leri kısıtlama özelliği

-  VPN menüsü ile direkt olarak VPN'e bağlanarak güvenli veri alış verişi yapabilme özelliği

-        Protokoller

o   Modbus TCP

o   SNMP

o   HTTP, NTP, SMTPS, SNMP, FTPS, MQTT, IPSecVPN

o   Ethernet Gateway: RS485 portuna bağlanan seri portu cihazların ethernet portu üzerinden ulaşılabilir.

o   IEC61850

-        Ethernet portundan direkt olarak Firmware güncelleme imkanı



RS-485 (P1, P2)

-      Optik izole 1 adet RS485 portu (1.2 ...38,4 kbps)

-      Modbus RTU protokolü

-      RS485 portları üzerinden harici seri portu cihazlara ethernet gateway desteği



ZAMAN SENKRONİZASYONU



Pil korumalı gerçek zamanlı saat @ 6ppm (≤ 0.5s/gün)

Zaman senkronizasyonu: Modbus RTU, NTP, GPS 1PPS, IRIG-B, IEEE1588 (PTP)



SİSTEM ENTEGRASYONU



PecStar iEMS

iMeter 7A nin tüm fonksiyonlarını, ürünü CET'in PecStar İEMS yazılımına entegre ederek kullanmak son derece basittir.



PMC Setup

Ürünle birlikte ücretsiz verilen bu yazılım ile ürün online olarak izlenebilir ve uzaktan ayar/kontrol yazılabilir.



3. Parti Sistemlere Entegrasyon

iMeter, sahip olduğu ethernet, RS485 iletişim portları üzerinden, sektörde standart olarak kullanılan Modbus TCP, Modbus RTU, IEC61850 ile kolayca izlenebilir.

Ürün sahip olduğu web server özelliği ile ek bir yazılıma ihtiyaç duyulmadan direkt olarak standart bir web browser üzerinden kolayca izlenip, ayarlanabilir ve kontrol edilebilir.



Üründeki şifre koruma FTP server özelliği ile ürüne kaydedilmiş veriler PQDF veya COMTRADE formatında ek bir yazılıma ihtiyaç duyulmadan indirilebilir.
