Veri kaydedici (DR)

8 ayrı kayıt, her biri 64 parametreye kadar. Kayıt aralığı 1 saniyeden 40 güne kadar ayarlanır.

İstatistiksel kaydedici (SDR)

16 kayıt, her biri 64 parametreye kadar. Maks., min., ortalama ve CP95 değerleri tutulur. 1 dakikalık aralıkta 30 gün, 10 dakikalık aralıkta 300 gün, 15 dakikalık aralıkta 450 gün kayıt süresi sağlar. PQDIF formatında indirilir.

Dalga şekli kaydedici (WFR)

128 kayıt. 1024 örnek/periyoda kadar, programlanabilir ön-arıza periyoduyla. COMTRADE formatında indirilir. Zamanlanmış kayıt 10.000 tekrara kadar ayarlanabilir.

Bozulma dalga şekli kaydedici (DWR)

128 kayıt. Tüm gerilim (U1-U4) ve akım (I1-I4) kanalları eş zamanlı kaydedilir.

RMS kaydedici (RMSR)

128 kayıt, en fazla 16 parametre, ½ periyot çözünürlük. 50 Hz'de 72 saniyelik ½ periyot RMS kaydı alınır.

Enerji kaydedicileri (IER / AER)

Aralıklı ve birikimli enerji kaydı. Kayıt aralığı 1 - 65535 dakikadır.

Maks./min. kaydedici (MMR)

4 kaydedici, her biri 20 parametre. Bu ay / geçen ay veya son sıfırlamadan bu yana değerler tutulur.

Talep ve çok tarifeli (TOU) kayıt

8 tarife, 12 mevsim, iki bağımsız TOU takvimi. 12 geçmiş enerji ve maksimum talep kaydı tutulur.

SOE ve cihaz kayıtları

Her biri 1024 olay, ±1 ms zaman damgası. Denetim kayıtları için ayrıca 2048 kayıt tutulur.

EN 50160 raporu

Cihaz ekranında ve web arayüzünde görüntülenir.

IEEE Std 519-2022 raporu

365 günlük ve 52 haftalık rapor. Gerilim ve akım harmonikleri için hazırlanır.

Dijital girişler

Standart 8, opsiyonel 16 kanal. Standart olarak kuru kontak (24 V DC dahili besleme, UL sertifikalı). Opsiyonel 110 V veya 220 V AC/DC harici besleme. 1000 Hz örnekleme. Su, hava, gaz, elektrik ve buhar sayaçlarından darbe sayımı yapılabilir.

Dijital çıkışlar

Standart 3 adet Form A röle. Opsiyonel olarak 7 adet Form A röle. Ayrıca 1 adet Form C alarm rölesi bulunur.

Darbe çıkışları

Opsiyonel 2 veya 4 adet katı hal röle (enerji darbesi için).

Analog giriş / çıkış

Opsiyonel 2 giriş, 1 veya 2 çıkış, 0/4-20 mA.

Setpoint

256 standart ve 16 yüksek hızlı setpoint. Tetikleme ile röle çıkışı, kayıt başlatma veya alarm e-postası gönderilebilir.

Enerji doğruluğu (kWh)

IEC 62053-22 Class 0.2S

Reaktif enerji (kvarh)

IEC 62053-24 Class 0.5S

Gerilim / akım doğruluğu

±%0,1 (I1-I3, I4). I5 için ±%0,5

Güç doğruluğu (P, Q, S)

±%0,2

Frekans doğruluğu

±0,003 Hz

Faz açısı

±0,2°

Flicker (Pst, Plt)

IEC 61000-4-15 Class F1

Harmonik ölçümü

IEC 61000-4-7 Class I

Örnekleme

1024 örnek/periyot

Girişler

4 gerilim kanalı (U1-U4), 5 akım kanalı (I1-I5)

Nominal gerilim

400 V faz-nötr / 690 V faz-faz, +%20

Nominal akım

5 A (standart), 1 A (opsiyonel)

Frekans aralığı

40-60 Hz (50 Hz sistem), 48-72 Hz (60 Hz sistem)

Besleme gerilimi

95-250 V AC/DC ±%10, 47-440 Hz. Opsiyonel 20-60 V DC. Tüketim < 12 W

Ekran

7 inç renkli TFT, 800 x 480

Kayıt belleği

32 GB

Haberleşme

2 x 10BASE-T/100BASE-TX Ethernet, 2 x RS-485

Çalışma sıcaklığı

-25 °C ... 70 °C

Saklama sıcaklığı

-40 °C ... 85 °C

Nem

%5 - %95, yoğuşmasız

Atmosfer basıncı

70 kPa - 110 kPa

Koruma sınıfı

IP52

Boyutlar

192 x 192 x 182,4 mm (panel kesiti 186 x 186 mm)

Ölçüm kategorisi

CAT III 1000 V

Temel fonksiyon

A: 1024 örnek/periyot, 32 GB, Class A.

B: A özelliklerine ek olarak 2-150 kHz iletilen emisyon ölçümü

Akım girişi

5 A, 1 A veya split-core akım probu (SCCPA) seçeneği. SCCPA seçeneği akım probları ile birlikte gelmez, ayrıca sipariş edilir.

Gerilim girişi

400 V faz-nötr / 690 V faz-faz, +%20

Besleme

95-250 V AC/DC veya 20-60 V DC

Sistem frekansı

50 Hz veya 60 Hz

G/Ç seçenekleri

A: 8 DI + 4 DO + 4 katı hal darbe çıkışı. B: 8 DI + 4 DO + 2 AI + 1 AO + 4 darbe çıkışı. C: 16 DI + 4 darbe çıkışı. D: 8 DI + 4 DO + 2 AI + 2 AO + 2 darbe çıkışı. B, C ve D ek ücretlidir. Temel fonksiyon B seçildiğinde G/Ç seçenekleri B ve D desteklenmez.

DI besleme

Kuru kontak (24 V DC dahili, UL sertifikalı), 110 V AC/DC veya 220 V AC/DC harici. Harici besleme seçenekleri 20-60 V DC güç kaynağıyla birlikte desteklenmez.

Haberleşme

2 x 10BASE-T/100BASE-TX + 2 x RS-485

Zaman senkronizasyonu

GPS, IRIG-B

Soru - Semptom

Cevap

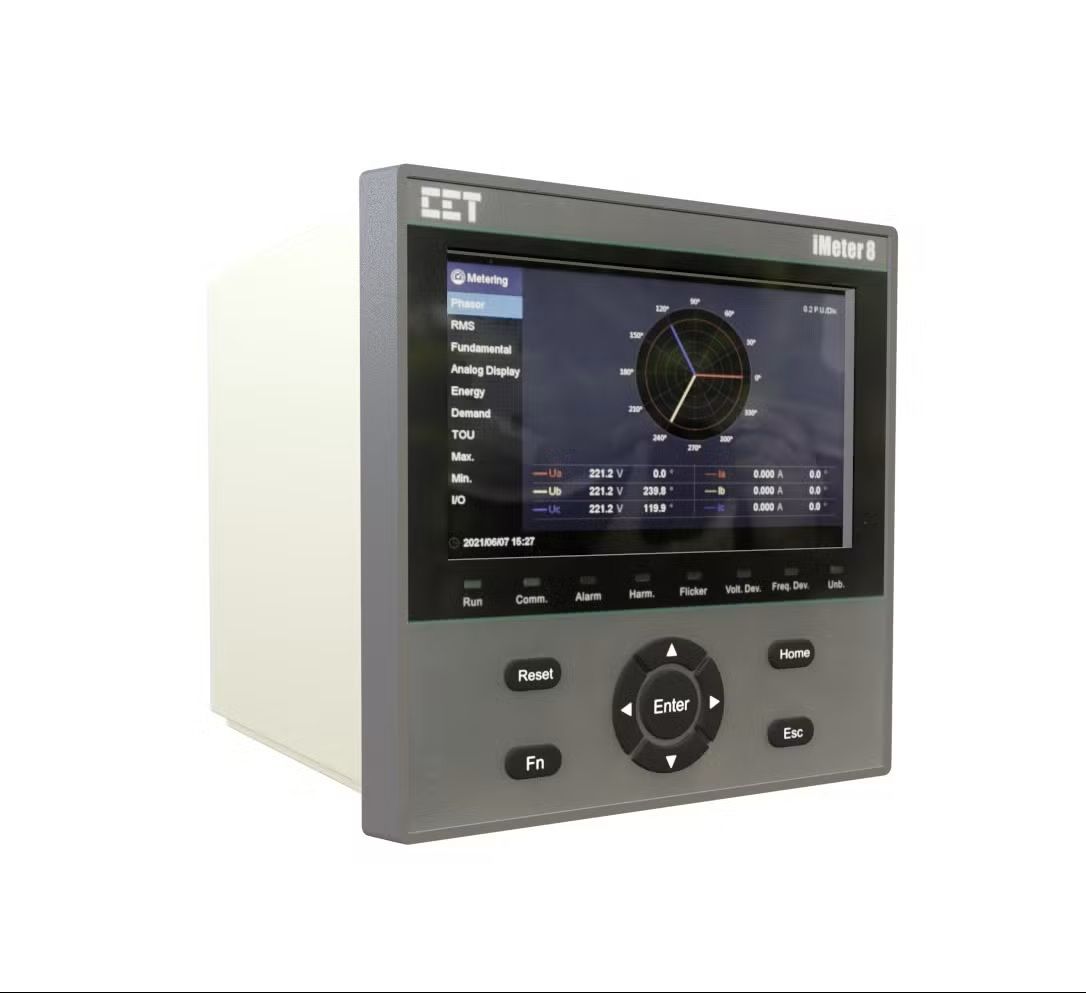

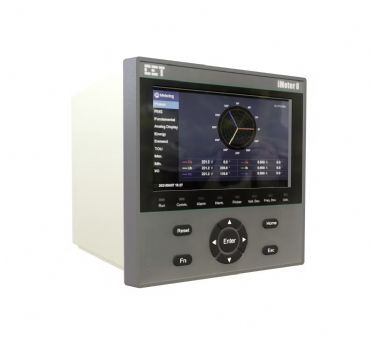

iMeter 8 nedir ve ne için kullanılır?

iMeter 8, panoya monte edilen gelişmiş bir enerji kalitesi analizörüdür. Gerilim çökmesi, harmonik, flicker ve dengesizlik gibi bozulmaları ölçer, kaydeder ve standartlara göre raporlar. Aynı zamanda Class 0.2S doğruluklu enerji sayacı olarak da çalışır.

IEC 61000-4-30 Class A ne anlama geliyor?

Bu standart, enerji kalitesi parametrelerinin nasıl ölçüleceğini tanımlar. Class A, en yüksek doğruluk ve tekrarlanabilirlik seviyesidir. Farklı üreticilerin cihazlarının aynı koşullarda tutarlı sonuç vermesini sağlar. Bu nedenle sözleşme, denetim ve uyumluluk çalışmalarında tercih edilir.

iMeter8 IEC 61000-4-30 Class A sertifikalı mı?

Evet. Güncel üretici kullanım kılavuzu iMeter8 için IEC 61000-4-30 Ed. 3.1 Class A sertifikasyonunu belirtmektedir.

Hangi harmonik / interharmonik mertebelerine kadar ölçüm yapabilir?

Gerilim ve akım için 2. harmonikten 63. harmoniğe kadar tekil değerleri ölçer. İnterharmonikler 1. ile 63. mertebe arasında ölçülür. Harmonik güçler ve harmonik enerji de hesaplanır.

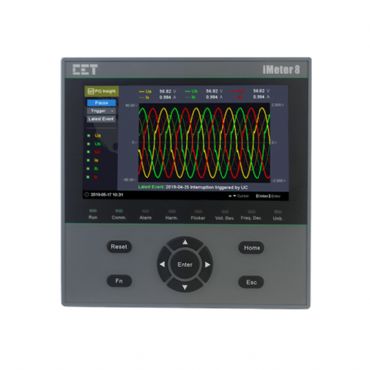

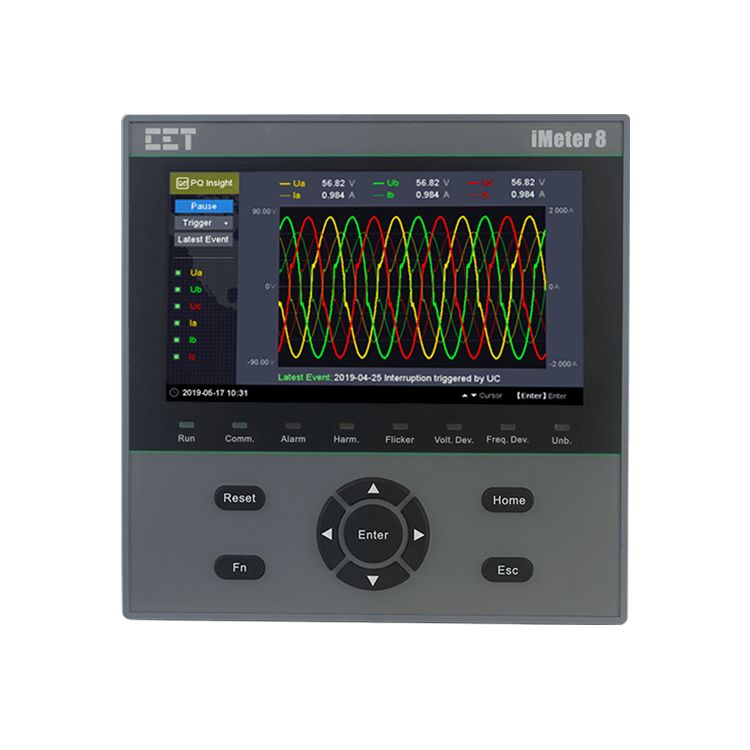

Gerilim çökmesi ve kesintileri nasıl kaydeder?

Cihaz her 10 msn de bir (½ periyot ) RSM hesaplayarak olayları yüksek çözünürlükle algılar. Olay gerçekleştiğinde dalga şekli 1024 örnek/periyod ile (veya seçilen örnekleme frekansı ile) ve RMS kaydı alınır. Sonuçlar ITIC veya SEMI F47 eğrisi üzerinde gösterilerek olayın ekipmanlar için kabul edilebilir sınırlar içinde kalıp kalmadığı görülebilir.

Geçici olayları (transient) yakalayabilir mi?

Evet. Kondansatör anahtarlaması veya rezonans gibi çok kısa süreli olaylar, 1024 örnek/periyot örnekleme sayesinde 20 µs (50 Hz) kadar kısa sürelerde yakalanabilir.

Bozulmanın kaynağının tesis içinde mi dışında mı olduğunu anlayabilir miyim?

Bozulma yönü göstergesi bu konuda yardımcı olur. Çökme, yükselme ve kesinti olaylarının cihazın ölçüm noktasına göre yukarı veya aşağı yönde olduğunu belirler. Böylece olayın nedeninin dış kaynaklı mı iç kaynaklı mı olduğuna dair bir yön elde edilir.

Cihaz ne kadar süre veri saklayabilir?

Cihazda 32 GB kalıcı kayıt belleği bulunur. Bu yıllarca kayıt anlamına gelir

EN 50160 ve IEEE 519 raporlarını cihazdan alabilir miyim?

Evet. EN 50160 raporu cihazın ekranında ve web arayüzünde görüntülenir. IEEE Std 519-2022 için 365 günlük ve 52 haftalık raporlar tutulur. Rapor parametreleri (ortak bağlantı noktası gerilimi, maksimum kısa devre akımı vb.) ayarlanabilir. Raporlar ücretsiz iPQ Explore yazılımıyla da dışa aktarılabilir.

Hangi haberleşme protokollerini destekler?

Ethernet üzerinden Modbus TCP, IEC 61850, HTTPS, SNTP, SMTP/SMTPS ve FTP; RS-485 üzerinden Modbus RTU desteklenir. Bu sayede trafo merkezi otomasyonu, SCADA ve enerji yönetim sistemlerine bağlanabilir.

Ölçüm verilerini görmek için özel bir yazılım gerekir mi?

Hayır. Cihazın dahili web sunucusuna tarayıcıdan bağlanarak ölçümleri, olayları ve raporları görebilir, ayarların çoğunu da yapabilirsiniz. Kayıt dosyaları FTP üzerinden COMTRADE ve PQDIF formatlarında indirilir.

Eğer Pc yazılımı ihtiyacınız olur ise ücretsiz ayar ve analiz yazılımı için, ürün web sitesindeki "Dokümanlar" sekmesinden "PMC-Easy Config" yazılımını indirip PC nize kurabilirsiniz.

Zaman senkronizasyonu nasıl yapılır?

SNTP, IEEE 1588 (PTP), GPS 1PPS veya IRIG-B ile senkronizasyon yapılabilir. PTP kullanıldığında azami hata 80 µs'dir. Pil destekli gerçek zamanlı saat, şebeke kesilse bile çalışmaya devam eder ve günde en fazla 0,5 saniye sapar.

Hangi şebeke bağlantı tiplerinde kullanılabilir?

Üç fazlı 4 telli yıldız, 3 telli topraklı yıldız ve üçgen bağlantıların tümünü destekler. Gerilim trafosuyla veya trafo olmadan doğrudan bağlantı yapılabilir. Firmware V2.51.50 ve üzerinde 1 faz 3 telli ile 1 faz 2 telli (L-N ve L-L) bağlantılar da kullanılabilir.

Mevcut tesisatı durdurmadan kurulabilir mi?

Opsiyonel split-core akım probları (50 A, 200 A, 500 A ve 5000 A Rogowski) sayesinde mevcut kabloları sökmeden akım ölçümü yapılabilir. Bu seçenekte enerji doğruluğu Class 0.5, güç ve PF doğruluğu ±%0,5 olur. Proplar cihazla birlikte gelmez, ayrıca sipariş edilir.

RS-485 portundaki diğer cihazlara Ethernet üzerinden erişebilir miyim?

Evet. Ethernet geçidi özelliği sayesinde ağdaki yazılım, iMeter 8'in RS-485 portuna bağlı diğer cihazlarla Ethernet üzerinden Modbus RTU haberleşmesi kurabilir. Ayrı bir Ethernet-RS-485 dönüştürücüye gerek kalmaz.

Panoya montaj ölçüleri nedir?

Cihaz 192 x 192 mm ön yüze ve 182,4 mm derinliğe sahiptir. Pano kesiti 186 x 186 mm olmalıdır. Koruma sınıfı IP52, çalışma sıcaklığı -25 °C ile 70 °C arasındadır.

Cihaza yetkisiz erişim nasıl engellenir?

Web arayüzü ve FTP sunucusu şifre korumalıdır. Web arayüzü rol tabanlı çok kullanıcılı yapıyı destekler. Oturum açma ve kapatma işlemleri denetim kayıtlarında tutulur. Denetçi hesabı bu kayıtları görüntüleyebilir ve dışa aktarabilir. Ayrıca White list IP filtrelemesi bulunur.

Ürünün Garanti Süresi Ne Kadar?

Ürün 5 Yıl garantilidir.

Analizörü Aldım Ancak Çok Fazla Teknik Bilgi Var, Anlamakta Zorluk Çekiyorum Ne Yapmalıyım?

Öncelikle ürünün web sayfasındaki "Dokümanlar" bölümünde bulunan teknik makalelerimizi okuyunuz. Daha sonra hata teknik destek ihtiyacınız olur ise; 0.216.4814362 nolu telefon vasıtası ile veya info@sge.com.tr mail adresi üzerinden SGE Mühendislik ile iletişime geçiniz. Size destek olacağız.

Analizörün montajını yaptıktan sonra hangi ayarları yapmalıyım?

Bunun için hazırlanmış olan ürün web sitesindeki "Dokümanlar" kısmında bulunan "Ürün HIZLI Kurulum Kılavuzu-TÜRKÇE" dokümanını açıp başlıkları sırası kontrol ederek ayarlayınız. Aksi taktirde ölçüm hataları, hatalı olay kaydı veya olay kaydetmeme sorunları yaşanır / yaşanabilir.

Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?

Bunun iki sebebi vardır.

1-      Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur.

2-      Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır.

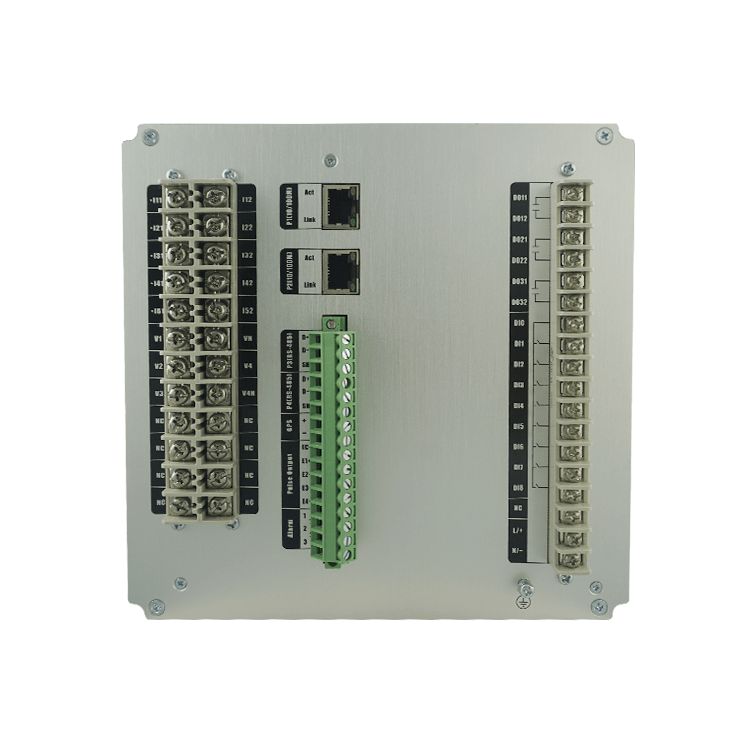

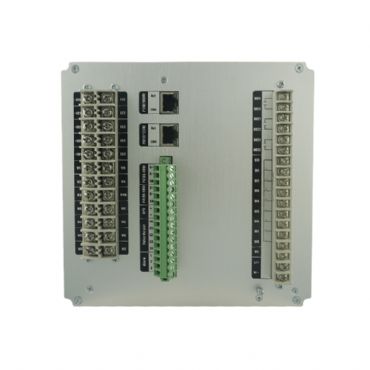

Şöyleki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir.

Gerilim Ölçümleri Yanlış, Neden?

Ürünün "Basic" menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.

Akım Ölçümü Hatalı, Neden?

Ürünün "Basic" menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz.

Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden?

Ürünün basic menüsünden, akım trafosu oranı ve gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.

Bunlar doğru ise üst kısımda açıklanan akım-gerilim bağlantılarının doğru bağlanması başlığına göre bağlantıları kontrol ediniz.

PC ile Cihazın Web Sayfasına Bağlanamıyorum, Neden?

Aşağıdaki başlıkları sırası ile kontrol ediniz.

-          PC ethernet kablosu, analizörün hangi portuna bağlı kontrol ediniz. (P1, P2)

-          Bağlı bulunan portun IP adresi ve Sub Net adresi nedir? Bunun için cihaz ekranından, Ayarlar(Setting)>İletişim(Communication)>Ethernet menüsüne gidip kontrol edin, dilerseniz isteğinize uygun bir şekilde değiştirin.

-          PC IP adresi ile analizör IP adresi aynı IP bloğunda olmalıdır.

Örneğin analizör IP: 192.168.1.100, Sub Net: 255.255.255.0

PC IP adresi : 192.168.1.xxx (1-255 arasında, 100 den değerinden farklı bir sayı), Sub Net: 255.255.255.0

-          Ethernet kablosunun sağlam olduğunu kontrol edin.

-          Cihaz ekranından web sitesi yayını kapatılmış olabilir, gelişmiş İletişim ayarları menüsünden açınız.

-          Cihaz ekranından "White List" aktif edildiğinden izin verilen IP lerden başka IP nin bağlantısına müsaade edilmez.

-          HTTP / HTTPS bağlantısı aktif değil veya bağlantı portu değiştirilmiş.

Web Sayfası Açılıyor ama Kullanıcı ve Şifre Soruyor, ne Yapmalıyım?

Ürünün fabrika çıkışı kullanıcı adı ve şifresi;

Kullanıcı adı: operator

Şifre: abcd1234-

Bağlandıktan sonra, güvenlik için başkalarının bağlanmasını istemiyorsanız bu kullanıcı adı ve şifresini değiştirin. Eğer değiştiridiğiniz kullanıcı adı ve şifreyi unutursanız, ürünün servise gönderilmesi gerekecektir. Bu sebeple kullanıcı adı ve şifresini kaydediniz.

Ürün Enerji Kalitesi Olaylarını Kaydetmiyor / Hatalı Kaydediyor, Neden?

Bunun için hazırlanmış olan ürün web sitesindeki "Dokümanlar" kısmında bulunan "Ürün HIZLI Kurulum Kılavuzu - TÜRKÇE" dokümanını açıp başlıkları sırası kontrol ederek ayarlayınız. Aksi taktirde ölçüm hataları, hatalı olay kaydı veya olay kaydetmeme sorunları yaşanır / yaşanabilir.

Ürün Ekranı Açılmıyor, Neden?

Ekran koruması aktif edilmiştir. Bir butona basınız.

Ürün Arızalanır ise ne Yapmalıyım

Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir.

SGE nin Kendi Teknik Servisi Var mı?

Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır.

iMeter-8 Enerji Kalite Analizörü Şartnamesine İhtiyacım Var

Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirisiniz.

iMeter-8 EKA Şartname
