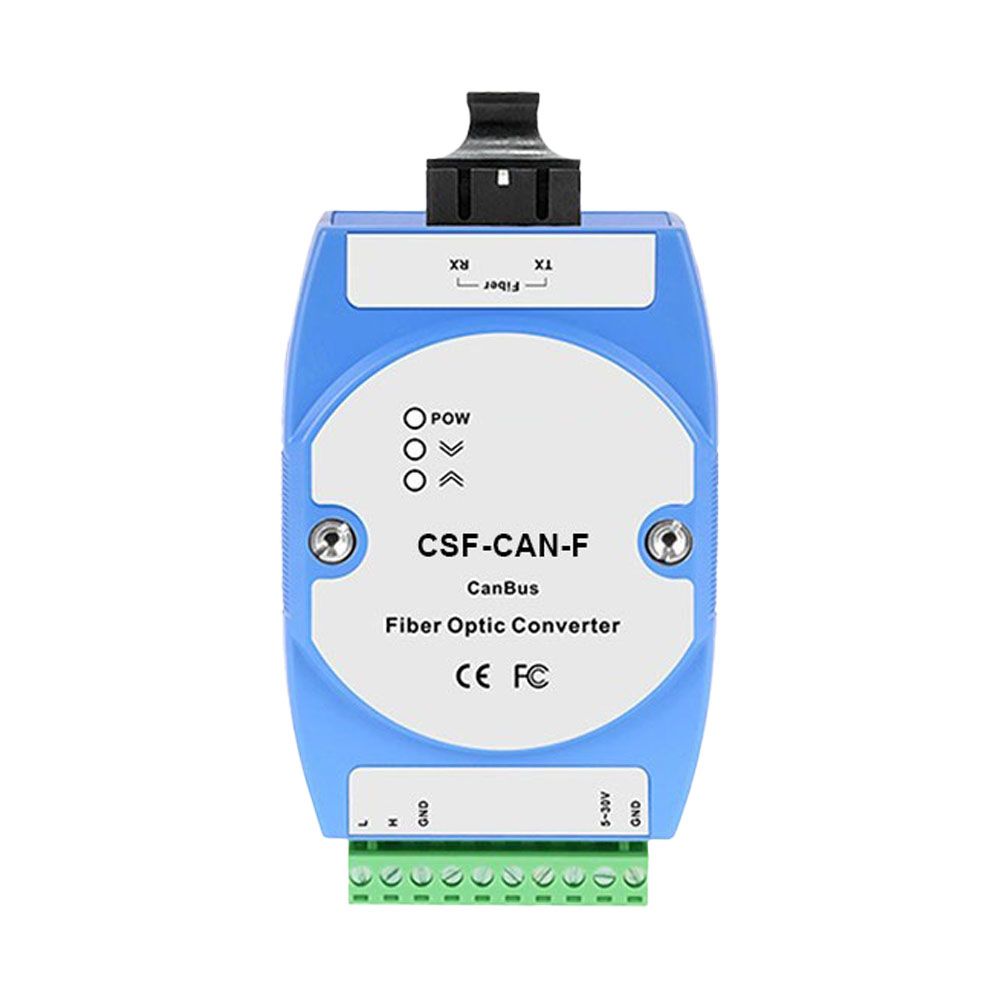

CSF-CAN-F, CAN-Bus Fiber Dönüştürücü
CAN-Bus Seviyesi Fiber Optik Dönüştürücü
- 1 × CAN portu ve 1 × optik fiber arayüzü
- 20 km'ye kadar maksimum iletim mesafesiyle uzun mesafeli iletişimi destekler
- CANBUS veri hattında geçici parazit bastırma, 300 Kbps'ye kadar iletişim hızı
- Güç kaynağı ve veri akışı için arıza giderme gösterge ışıkları bulunur
- Endüstriyel sınıf tasarım, tüm yüzey montaj işlemleri ürünün uzun vadeli güvenilirliğini sağlar
- DC5V~30V güç girişi
- -40°C ila +85°C çalışma sıcaklığı aralığı
CSF-CAN-F fiber optik dönüştürücü, CAN bus sinyallerinin optik fiber üzerinden iletimini gerçekleştirir, bu da CAN bus'ın iletişim mesafesini uzatabilir ve 1 CAN bus arayüzü ve 1 optik fiber arayüzü sağlayabilir. Aynı zamanda, optik fiber iletişiminin kullanılması sayesinde elektromanyetik parazit, toprak halkası paraziti ve yıldırım hasarı sorunları çözülür ve veri iletişiminin güvenilirliği, güvenliği ve gizliliği büyük ölçüde artırılır. Çeşitli endüstriyel kontrol, proses kontrolü ve trafik kontrolü uygulamalarında yaygın olarak kullanılabilir; özellikle elektromanyetik girişim ortamına ilişkin özel gereksinimleri olan bankalar, enerji santralleri, departmanlar ve sistemler için uygundur.
|
Interface |
|
|
CAN Port |
Interface type: 1 CAN |
|
Baud rate: 300bps~300000bps |
|
|
Connection method: 10-bit 5.08mm pitch terminal block |
|
|
Fiber optic interface |
Interface type: 1 optical fiber interface, ST/SC/FC optional |
|
Transmission distance: multi-mode 5km, single-mode 20km |
|
|
Transmission wavelength: multi-mode 850nm/1310nm or single-mode 1310nm |
|
|
Fiber type: multi-mode fiber 62.5/125μm or 50/125μm, single-mode fiber 9/125μm |
|
|
Optical Power and sensitivity: ≥-8dBm, ≤-20dBm (refer to different optical modules for details) |
|
|
Bit error rate: ≤10-9 |
|
|
Indicator light |
Power indicator, CAN port receiving and sending indicator |
|
Power supply |
|
|
Input Voltage |
DC5V~30V |
|
Power Consumption |
<300mA |
|
Connection |
10-bit 5.08mm spacing terminal |
|
Mechanical |
|
|
Dimensions |
103 × 72 × 34(mm) (excluding rail) |
|
Installation |
35mm standard DIN rail installation |
|
Weight |
About 116g |
|
Working Environment |
|
|
Operating Temp. |
-40℃~+85℃ |
|
Storage Temp. |
-40℃~+85℃ |
|
Relative Humidity |
5%~95% (no condensation) |
| Kodu | Model | Açıklama |
|---|---|---|
| CSF-CAN-M-ST02 | CSF-CAN-F | 1xCANBus Portu, 1xMulti Mode Fiber, ST Connector |
| CSF-CAN-M-SC02 | CSF-CAN-F | 1xCANBus Portu, 1xMulti Mode Fiber, SC Connector |
| CSF-CAN-M-FC02 | CSF-CAN-F | 1xCANBus Portu, 1xMulti Mode Fiber, FC Connector |
| CSF-CAN-S-ST20 | CSF-CAN-F | 1xCANBus Portu, 1xSingle Mode Fiber (20km), ST Connector |
| CSF-CAN-S-SC20 | CSF-CAN-F | 1xCANBus Portu, 1xSingle Mode Fiber (20km), SC Connector |
| CSF-CAN-S-FC20 | CSF-CAN-F | 1xCANBus Portu, 1xSingle Mode Fiber (20km), FC Connector |
