1×CAN Portu, 1×RS232/485 Portu, 1×10/100Base-T(X) RJ45 Portu, İzoleli Duvara Monte CAN/Seri - Ethernet Sunucu/Ağ Geçidi

• 1 x CAN portu, 1 x RS232/485 seri portu, 1 x 100M bakır portu
• CAN ve seri terminal cihazları arasında ağ oluşturmayı destekler, CAN'den seri porta UDP, TCP, Modbus, HTTPD, WebSocket ve diğer protokollere dönüştürmeyi destekler
• Çoklu modlarda CAN'den RS232/485'e dönüştürmeyi destekler: şeffaf, tanımlayıcılarla şeffaf, format dönüştürme ve Modbus dönüştürme
• Sistem kilitlenmelerini önlemek için harici bağımsız donanım izleme tasarımına sahiptir
• Ters polarite korumalı endüstriyel sınıf DC9~36V giriş
• IP40 korumalı yüksek mukavemetli metal kasa
• -40°C ila +85°C çalışma sıcaklığı aralığı

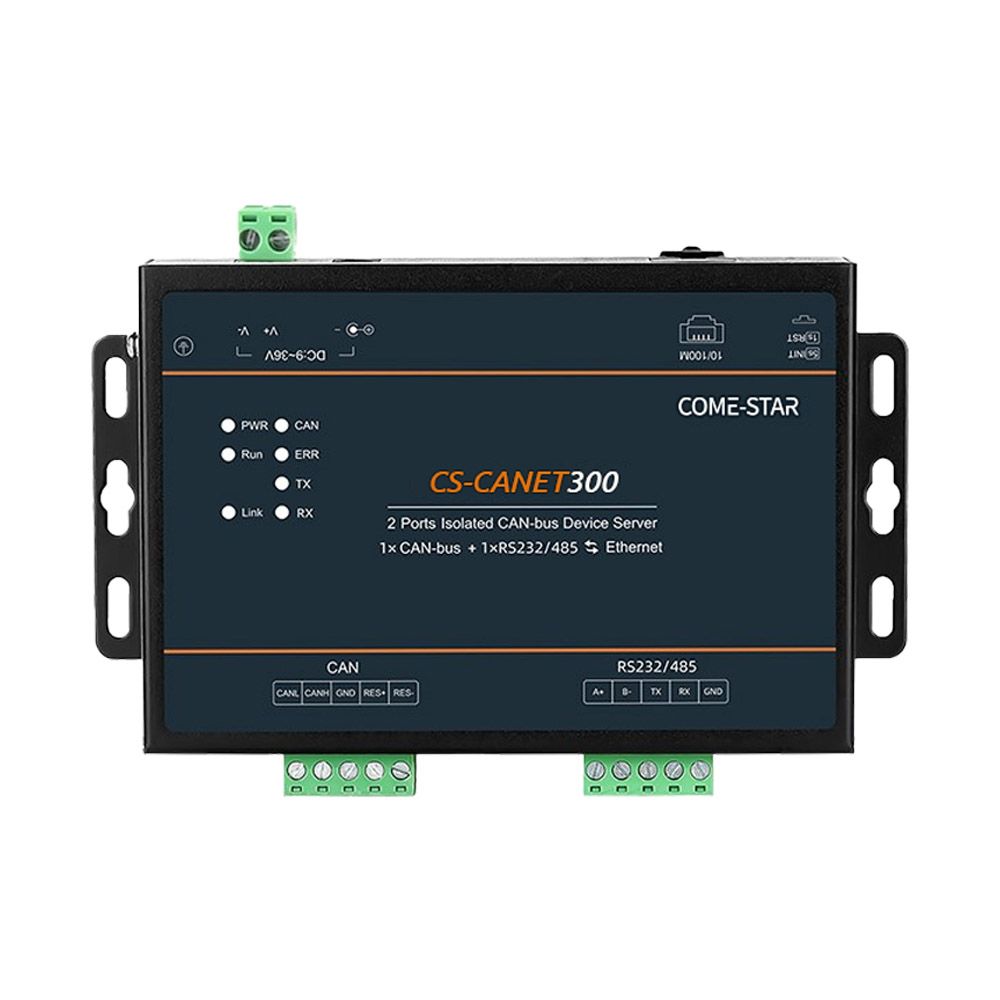

CS-CANET300 duvara monte bir cihazdır 400 MHz'e kadar hızda çalışan 32 bit Arm Cortex-M7 çekirdeğine sahip CAN-Ethernet sunucusu. Harici donanım izleme mekanizması (watchdog) tasarımına sahiptir ve 1 x CAN portu, 1 x RS232/485 seri portu ve 1 x 100M bakır portu sunar. Güç, ağ portları ve CAN arayüzleri, güçlü parazit önleme yeteneği için yüksek kaliteli ESD, aşırı gerilim ve EFT korumasına sahiptir. CAN veri yolu, seri portlar ve Ethernet arasında karşılıklı dönüşüm sağlayarak, CAN veri yolu ve seri arayüzler için iletim mesafelerini uzatırken ağ kapsama alanını da genişletir.

Endüstriyel sınıf CAN sunucusu, CAN/seri/ağ çalışma modları, port bilgileri, ağ adresleri, kullanıcı şifreleri, sistem bilgileri ve sistem yönetimi dahil olmak üzere çoklu ağ yönetimi işlevleri için web tabanlı yapılandırmayı destekler. UDP/UDP Çoklu Yayın, TCP İstemci/Sunucu, Modbus TCP Köle, Modbus RTU Ana/Köle, Modbus ASCII Ana/Köle, Çift Bağlantı Ana/Köle, HTTPD İstemci ve WebSocket İstemci dahil olmak üzere birden fazla dönüştürme modunu destekleyerek CAN-seri-Ethernet veya Modbus TCP protokol dönüştürmesini sağlar. Şeffaf dönüştürme, tanımlama ile şeffaf dönüştürme, format dönüştürme, Modbus dönüştürme ve diğer modları destekleyerek CAN-seri veya Modbus RTU protokol dönüştürmesini gerçekleştirir. Çekirdek bileşenlerinde endüstriyel sınıf tasarıma sahip olan ürün, geniş sıcaklık/voltaj aralığı, yıldırım darbesi koruması, elektromanyetik girişim direnci, yüksek güvenilirlik ve yüksek performans sunarak zorlu ortamlar için idealdir. Yangın alarmları, endüstriyel izleme, trafik yönetimi, meteoroloji, su arıtma, çevre izleme, kömür madenciliği, petrol, kimyasal işleme ve yeni enerji sektörleri için uygundur. Uzaktan saha veri toplama, uzaktan izleme ve saha kontrolünü kolaylaştırarak Endüstriyel Nesnelerin İnterneti'nin geliştirilmesi için vazgeçilmez bir endüstriyel iletişim ürünü haline gelir.

Ürün Özellikleri

400MHz'e kadar çalışan 32 bit ARM Cortex-M7 çekirdeğine sahiptir;

CAN portu, 5kbps ile 1000kbps arasında seçilebilir baud hızlarını destekler; seri port, 600bps ile 460800bps arasında seçilebilir baud hızlarını destekler;

UDP ve UDP Çoklu Yayın modlarını destekleyerek, UDP protokolü aracılığıyla hızlı ve verimli noktadan noktaya, noktadan çok noktaya veya çok noktadan çok noktaya iletişimi sağlar;

TCP İstemci/Sunucu modunu destekleyerek, TCP protokolü aracılığıyla oturum bağlantıları kurar ve aynı anda 4 oturuma kadar destek sağlar;

Çift Bağlantı Ana/Bağımlı modunu destekleyerek, cihazların basitleştirilmiş çalışma için eşleştirilmiş yapılandırmalarda çalışmasına olanak tanır;

Modbus TCP Bağımlı modunu destekleyerek, okuma/yazma komut eşlemesi yoluyla Modbus TCP'den CAN veri yolu protokolüne dönüştürmeyi sağlar;

Modbus RTU/ASCII Ana/Bağımlı modunu destekleyerek, Modbus TCP'den Modbus RTU/ASCII protokolüne dönüştürmeyi sağlar;

CAN'den seri porta dönüştürme için şeffaf dönüştürme, tanımlayıcılarla şeffaf dönüştürme, format dönüştürme veya Modbus dönüştürme sağlayan CAN - Seri modunu destekler;

HTTPD sunucularıyla GET veya POST işlemleri için HTTPD İstemci modunu destekler;

WebSocket sunucularıyla çift yönlü iletişim için WebSocket İstemci modunu destekler;

Çeşitli ağ gerçek zamanlı gereksinimlerini karşılamak için veri uzunluğuna veya zamana bağlı olarak CAN verilerini Ethernet paketlerine dönüştüren birden fazla paket bölme mekanizmasını destekler;

Başlangıç/bitiş baytlarına göre seri port filtrelemeyi sağlayan çerçeve başlığı/sonlandırıcı modunu destekler;

Hızlı yanıt için komutları otomatik olarak öğrenen ve verileri önceden getiren Modbus slave ön okumasını destekler;

Bağlantı doğrulama ve durum izleme için kayıt paketlerini ve kalp atışı paketlerini destekler;

Standart CAN çerçeve kimliklerine ve genişletilmiş çerçeve kimliklerine dayalı filtrelemeyi destekler;

Veri yolu portu üzerinden iletilen/alınan çerçeveler ve ağ bağlantı bilgileri için istatistikleri destekler;

Çok seviyeli kullanıcı izin yönetimini destekler;

CAN ve seri portların çevrimiçi yeniden başlatılmasını, cihazın yeniden başlatılmasını, fabrika ayarlarına sıfırlanmasını ve bellenim yükseltmesini destekler.
