PMC-D726M, 72x72 mm Enerji Analizörü

5 YIL GARANTİ

Öne Çıkan Özellikler

DIN 72x72 mm montaj ölçüsü

31. dereceye kadar akım ve gerilim harmonikleri ölçümü

Gerilim ve akım faz açıları hesaplama

K-Faktör, Crest faktör ve dengesizlik ölçümleri

Tarife, demand ve max demand ölçümleri

Alarm limit değer kontrolü ve alarmların 1 msn zaman etiketli olarak kaydı

Opsiyonel 2. RS485 portu

Opsiyonel ayrılabilir gövdeli akım trafosu desteği

IEC 62053-22 Class 0.5S enerji ölçüm hassasiyeti

LED veya LCD ekran opsiyonları

Geniş opsiyonel IO opsiyonları

IP52 kasa

Endüstriyel kompanent kullanımı dolayısı ile dayanıklı yapı

Standart Tropicalization

Geniş çalışma sıcaklık aralığı

5 yıl garanti

Tipik Uygulamalar

Analog ampermetre voltmetre yerine uygulama

Endüstriyel, ticari ve kurumsal panel ölçümleri

İndirici merkez, fabrika ve bina otomasyonu

Faturalandırma ve maliyet kontrolü uygulamaları

SCCT ayrılabilir akım trafoları ile retrofit uygulaması

ÖZELLİKLER

Kolay Kullanım

Geniş, parlak arkadan aydınlatmalı LCD veya yüksek kontraslı LED ekran

Ön panelde kWh ve kVarhLED enerji pulse çıkışı

Ön panelden şifre korumalı ayar veya ücretsiz "PMC setup" PC yazılımı ile PC üzerinden ayar imkanı

Kolay sabitleme aparatları ile ekipman gerekmeksizin panoya montaj

Ölçümler

Gerilim: 3xVLN, 3xULL ölçümleri (ayrıca ortalama değer hesaplama)

Akım: 3xI + In (hesaplama) (ayrıca ortalama değer hesaplama)

3xkW, 3xkVar, 3xkVA, kW(toplam), kVar(toplam), kVA(toplam)

Çift yönlü enerji ölçümleri (tüketim ve üretim)

Frekans

Enerji Kalitesi Ölçümleri

THD, TOHD, TEHD ve 31. Dereceye kadar FFT harmonik analiz

TDD, K-faktör ve Crest faktör

Akım ve gerilim dengesizliği ile faz açıları

Limit Değer Kontrolü

Akım, gerilim, güç ve demand parametrelerine ait kullanıcı tanımlı 6 alarm limit değerin kontrolü

Ayarlanabilir eşik ve gecikme süresi

Alarmların 1msn zaman etiketli olarak kaydı (SOE) ve DO çıkışı aktif etme

SOE Log

Son 16 olayın 1msn hassasiyeti ile zaman etiketli olarak kaydı

Tüm ayar değişimi, limit değer değişimi ve dijital giriş (DI) durum değişimlerinin zaman etiketli olarak kaydı

TOU ve Demand

Bir adet TOU programı ile

6 sezon

6 günlük profil, her birinde 15 dk lık aralıklarla 6 periyod

10 tatil veya alternatif gün

4 tarife; kWh, kVarh-L, kVarh-C, kVAh için

Zaman etiketli demand ve max demand ölçümleri (3xI, kW toplam, kVar toplam, kVA toplam için)

Opsiyonel Giriş ve Çıkışlar

Durum izleme için; 2xDI giriş

Kontrol için; 2xDO çıkış

1 analog çıkış (0/4...20mA)

2xPulse çıkış (enerji tüketimlerini aktarmak için)

İletişim

Optik izolasyonlu RS485 portu (1200 veya 19200 bps)

Modbus RTU iletişim protokolü

Sistem Entegrasyonu

CET, PecStar İEMS ve PMC setup ile direkt bağlantı kurma

Scada, BMS ve diğer otomasyon sistemlerine Modbus RTU protokolü ile kolay veri aktarımı

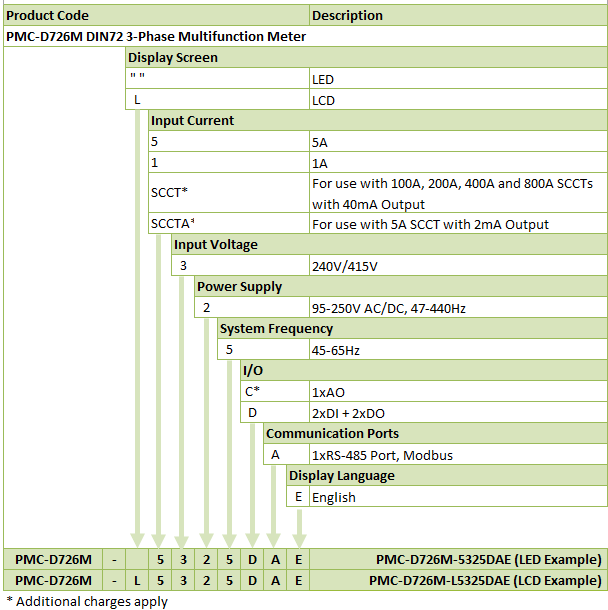

Teknik Özellikler

Gerilim Girişleri (V1, V2, V3, Vn)
Giriş	240VLN / 415 VLL
Aralık	10V....%120 Un
Ölçüme Başlama Voltajı	10V
Gerilim Trafosu Ayarı	1-1.000.000 (Primer), 1-690V (Sekonder)
Aşırı Yüklenme	1.2Un sürekli, 2xUn-1sn
Tüketim	<0.02VA her fazdan
Frekans	45...65 Hz
Akım Girişleri
Standart	5A
Opsiyon	1A
AT Oranı	1-30.000 (Primer), 1-5 (Sekonder)
Opsiyonel SCCT Girişi	2.5 mA (5A SCCT opsiyonu için)
	40 mA (10-800 SCCT opsiyonu için)
Aralık	%0.1...%120In
Ölçüme Başlama Akımı	%0.1In
Aşırı Yüklenme	1.2In sürekli, 10In 10 sn, 20In 1 sn
Tüketim	<0.25VA her fazdan
Besleme
Standart	95-250VAC/DC, ±10%, 47-440Hz
Tüketim	<2 W
Dijital Girişler
Tipi	Kuru kontak veya 24Vdc beslemeli
Örnekleme	1000 Hz
Histeresiz	1 msn
Dijital Çıkışlar
Tipi	FormA mekanik röle
Yük	5A@250Vac veya 30Vdc
Analog Çıkış
Tipi	0-20 / 4-20 mA
Parametreler	Seçilebilir
Yüklenme	500 ohm max
Aşırı yüklenme	24mA max.
Çevresel Koşullar
Çalışma Sıcaklığı	-25°C ... 70°C
Stoklama Sıcaklığı	-40°C ... 85°C
Nem	%5...%95 yoğuşmayan
Atmosferik Basınç	70 kPA...106 kPA
Mekanik Özellikler
Panel Kesimi	68x68 mm
Ürün Boyutları	72x72x71.8 mm (LCD modeli) 72x72x76.8 mm (LED modeli)
IP Sınıfı	52
Yükleme Ağırlığı	0.802 kg
Yükleme Boyutları	125x110x80 mm

Ölçüm Hassasiyetleri

Parametre	Hassasiyet	Çözünürlük
Voltaj	0.20%	0.1V
akım	0.20%	0.001A
kW, kVar, kVA	0.50%	0.001kX
kWh, kVAh	IEC 62053-22 Class 0.5S*	0.1kWh
kVArh	IEC 62053-23 Class 2	0.1kVarh
P.F.	1%	0.001
Frekans	+- 0.02 Hz	0.01Hz
AO	%1 Tam Skala	-
Harmonikler	IEC 61000-4-7 Class B	%0.1
K-Faktör	IEC 61000-4-7 Class B	0.1
