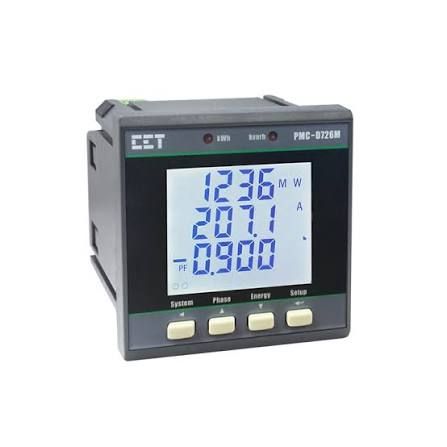

Dijital girişler

2 kanal, potansiyelsiz kuru kontak, dahili 24 VDC beslemeli; 1000 Hz örnekleme

Dijital çıkışlar

2 adet Form A mekanik röle; 5 A @ 250 VAC veya 30 VDC

Analog çıkış (opsiyonel)

1 adet 0/4-20 mA; parametre seçilebilir; en fazla 500 Ω yük; ±%0,5 tam skala

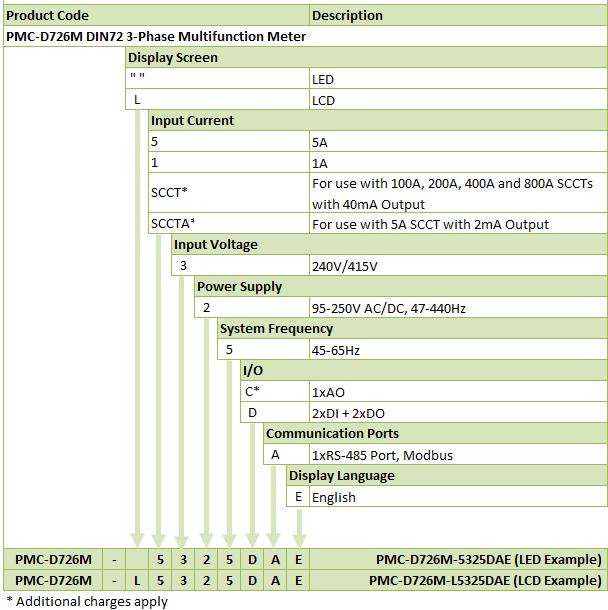

Akım girişi seçenekleri

5 A (standart), 1 A; split-core CT için 2 mA (5 A SCCTA) veya 40 mA (100-800 A SCCT)

Gerilim girişi

Nominal 240 V faz-nötr / 415 V faz-faz; aralık 10 V - %120 Un; başlangıç 10 V; PT oranı 1-1.000.000 (primer), 1-690 (sekonder); aşırı yük 1,2 x Un sürekli, 2 x Un 1 s; <0,02 VA/faz; 45-65 Hz

Akım girişi

Nominal 5 A (opsiyonel 1 A); CT oranı 1-30.000 (primer), 1-5 (sekonder); aralık %0,1 - %120 In; başlangıç %0,1 In; aşırı yük 1,2 x In sürekli, 10 x In 10 s, 20 x In 1 s; <0,25 VA/faz

Besleme

95-250 VAC/DC ±%10, 47-440 Hz; <2 W

Gerilim

±%0,2 okuma

0,1 V

Akım

±%0,2 okuma

0,001 A

kW, kvar, kVA

±%0,5 okuma

0,001 kX

kWh

IEC 62053-21 Class 1

0,01 kWh

kvarh

IEC 62053-23 Class 2

0,01 kvarh

PF

±%1,0 okuma

0,001

Frekans

±0,02 Hz

0,01 Hz

Analog çıkış

±%0,5 tam skala

-

Harmonikler, K-Faktörü

IEC 61000-4-7 Class II

0,1 % / 0,1

Boyutlar

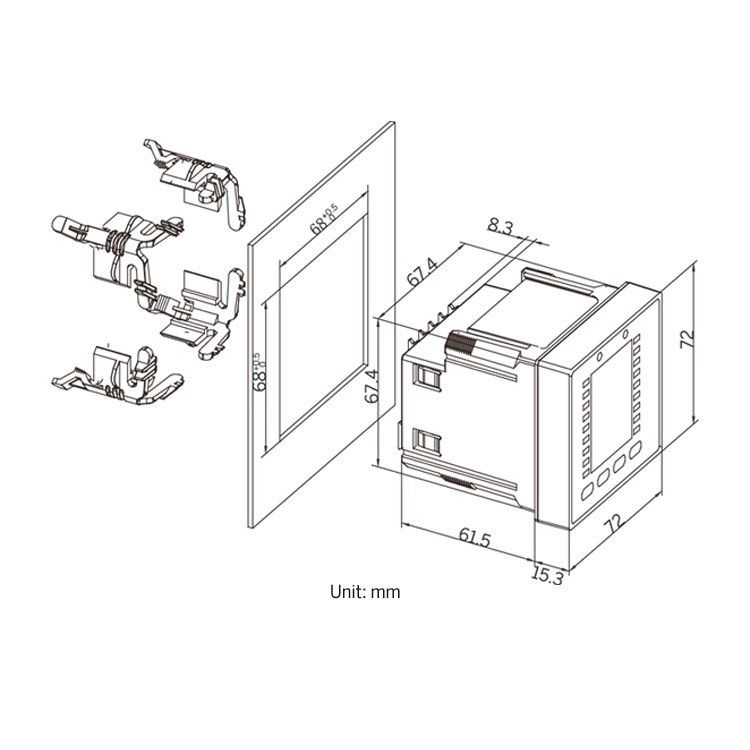

72 x 72 x 71,8 mm (LCD); 72 x 72 x 76,8 mm (LED); pano kesiti 68 x 68 mm

Koruma sınıfı

IP52

Çalışma sıcaklığı

-25 °C ile 70 °C

Saklama sıcaklığı

-40 °C ile 85 °C

Nem

%5 - %95, yoğuşmasız

Basınç

70-106 kPa

Sevkiyat

0,802 kg; 125 x 110 x 80 mm

Soru - Semptom

Cevap

PMC-D726M hangi doğruluk sınıflarında çalışır?

kWh ölçümü IEC 62053-21 Class 1, kvarh ölçümü IEC 62053-23 Class 2'dir. Gerilim ve akım doğruluğu ±%0,2, kW/kvar/kVA doğruluğu ±%0,5 olarak verilmiştir.

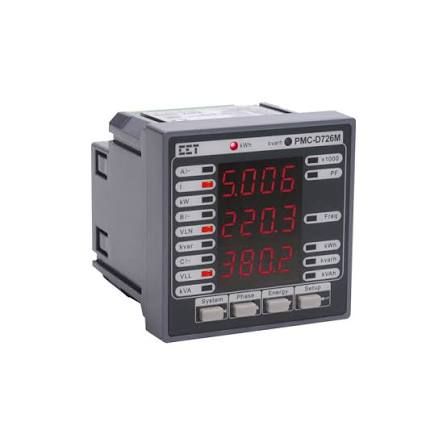

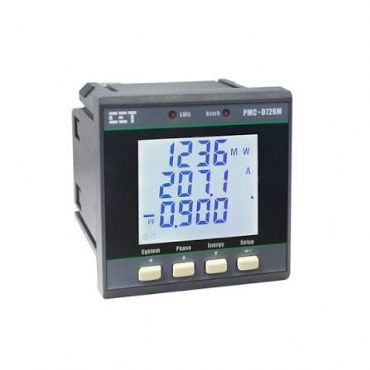

LED ve LCD ekran arasında fark var mı?

İki ekran seçeneği de vardır. LCD sürümü 71,8 mm, LED sürümü 76,8 mm derinliğindedir. Talep değerlerine ön panelden yalnızca LCD sürümünde erişilebilir; LED sürümünde haberleşmeyle okunur.

Harmonikleri ölçebilir mi?

Evet. THD, TOHD, TEHD ve 31. harmoniğe kadar bireysel harmonikler ile TDD, K-Faktörü ve Tepe Faktörü ölçülür.

Çoklu tarife (TOU) desteği var mı?

Evet. 1 TOU takvimi ve 4 tarife vardır. TOU programlaması yalnızca haberleşme üzerinden yapılır ve LED için V1.00.04, LCD için V1.01.04 ve üzeri firmware gerektirir.

Hangi haberleşme protokollerini destekler?

Optik yalıtımlı RS-485 portundan Modbus RTU desteklenir. Hız 1200-19.200 bps'dir.

Split-core CT ile kullanılabilir mi?

Evet, hem x/5A, hem x/1A, hem de cihaza özel (siparişte belirtilmelidir) x/40mA özel ayrılabilir gövdeli akım trafoları ile kullanılabilir.

Olay kaydı yapar mı?

Evet. 16 olaylık SOE kaydı güç kesintisi, ayar, setpoint ve DI durum değişikliklerini ±1 ms çözünürlükle kaydeder.

Alarm tanımlayabilir miyim?

Evet. 6 programlanabilir setpoint; gerilim, akım, güç ve talep parametrelerini izler. Eşik ve gecikme ayarlanır, SOE kaydı ve DO tetiklenir.

Dijital giriş ve çıkışlar neler?

2 dijital giriş, 2 Form A röle çıkışı standarttır.

Hangi bağlantı tiplerinde kullanılabilir?

3 faz 4 telli yıldız, 3CT, 3 faz 4 telli yıldız, 2CT, 3 faz 3 telli üçgen, 2PT, 3CT, 3 faz 3 telli üçgen, 2PT, 2CT  bağlantılarda doğrudan veya gerilim trafosuyla kullanılabilir.

Panoya montaj ölçüleri nedir?

Pano kesiti 68 x 68 mm'dir. Cihaz IP52 koruma sınıfındadır ve klipsle takımsız monte edilir.

Nötr akımını ölçebilir mi?

Hayır ama hesaplayabilir.

Rogowski bobiniilekullanılabilir mi?

Hayır, bunun için PMC-53A serisi veya daha üstü sipariş edilmelidir.

Ürünün Garanti Süresi Ne Kadar?

Ürün 5 Yıl garantilidir.

Analizörün Montajını Yaptıktan Sonra Hangi Ayarları Yapmalıyım?

Varsa akım trafosu ve gerilim trafosu oranlarının ayarlanması gerekir. Aksi taktirde ölçümler hatalı olacaktır.

Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?

Bunun iki sebebi vardır.

1-      Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur.

2-      Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır.

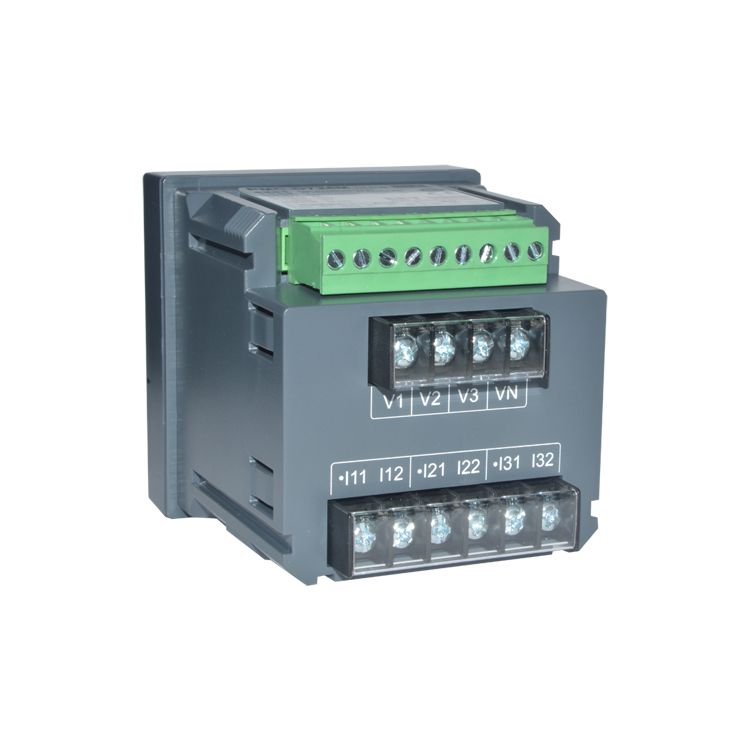

Şöyle ki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir.

Gerilim Ölçümleri Yanlış, Neden?

Ürünün "Basic" menüsünden, gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz.

Akım Ölçümü Hatalı, Neden?

Ürünün "Basic" menüsünden, akım trafosu oranlarının doğru ayarlandığını kontrol ediniz.

Tüm Bağlantılarım Doğru, Güç Eksik veya Fazla Ölçülüyor, Neden?

Ürünün "Basic" menüsünden, akım trafosu oranı ve gerilim trafosu (varsa) oranlarının doğru ayarlandığını kontrol ediniz. Bunlar doğru ise üst kısımda açıklanan akım-gerilim bağlantılarının doğru bağlanması başlığına göre bağlantıları kontrol ediniz.

Ürün Ayarlarına Girmek için Ekranda Hangi Tuşa Basmalıyım?

"Set" tuşuna basılı tutunuz.

Şifre değiştirilmedi ise "0000" dır.

Ürün Arızalanır ise ne Yapmalıyım

Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir.

SGE nin Kendi Teknik Servisi Var mı?

Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır.

PMC-D726M Analizörünün Şartnamesine İhtiyacım Var

Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz.

PMC-D726M Şartname
