PMC-550D-X

Alçak Gerilim Motor Koruma ve Kontrol Cihazı

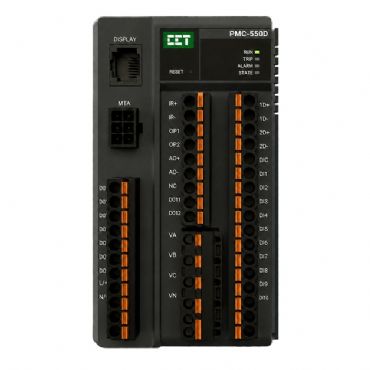

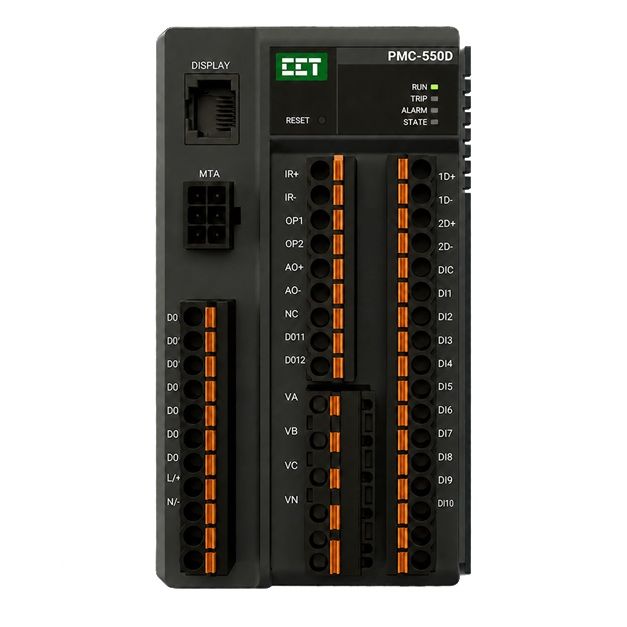

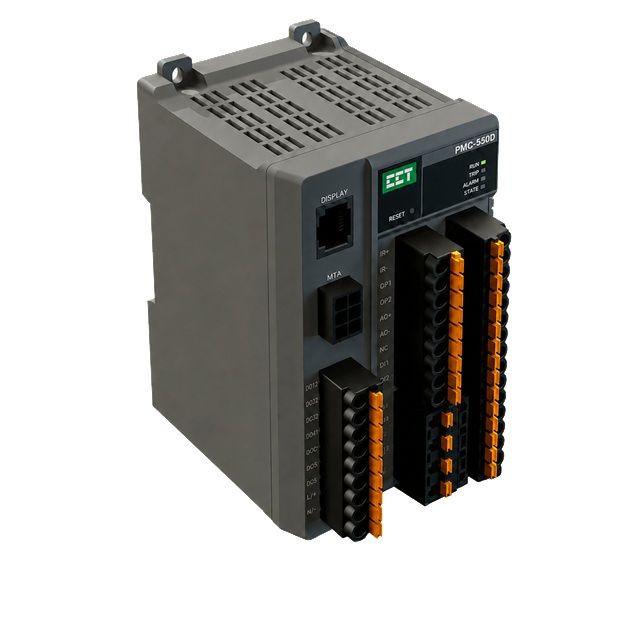

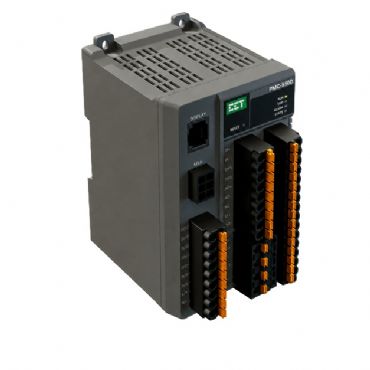

PMC-550D-X Alçak Gerilim Motor Koruma ve Kontrol Cihazı; motor koruma, motor kontrolü ve sıcaklık izleme fonksiyonlarını modüler bir yapı içerisinde bir araya getirir.

Ana ünitede standart olarak bulunan 10 Dijital Giriş (DI), 5 Dijital Çıkış (DO), 2 adet RS-485 haberleşme portu, 1 Analog Çıkış, 1 Artık Akım Girişi, isteğe bağlı PROFIBUS DP haberleşmesi, isteğe bağlı PTC sıcaklık girişi ve isteğe bağlı ilave Analog Çıkış sayesinde yüksek esneklik ve genişletilebilirlik sunar.

Modüler tasarımı sayesinde bağımsız HMI (Operatör Paneli) modülü ile izleme ve kontrol gerçekleştirilebilir. Ayrıca sistem, toplam 5 adet genişleme modülünü desteklemektedir. Bu modüller arasında her biri 6 ilave Dijital Giriş ve 4 Dijital Çıkış sağlayan PMC-KDIO modülü ve diğer genişleme modülleri bulunmaktadır.

Cihaz standart olarak Modbus RTU haberleşmesini desteklemekte olup, PROFIBUS DP haberleşmesi opsiyonel olarak sunulmaktadır.

Güçlü besleme yapısı sayesinde enerji kesintilerinde 15 saniyeye kadar çalışmasını sürdürebilir (Ride Through).

Bu gelişmiş özellikleri sayesinde PMC-550D-X, farklı endüstriyel uygulamalarda güvenilir motor koruma ve kontrol çözümü sunmaktadır.

Not: Modüler yapı kapsamında ayrıca sıcaklık izleme için 6 ilave NTC girişine sahip PMC-KTMP modülü, PROFIBUS DP haberleşmesi için 1 veya 2 adet DB9 konnektörlü ya da 4 adet takılabilir terminale sahip PMC-K2DP modülü ile Modbus TCP veya PROFINET destekleyen çift Ethernet portlu PMC-KETH modülü de bulunmaktadır.

Tipik Uygulama Alanları

• Alçak Gerilim Şalt Sistemleri
• Elektrik Enerjisi Üretim Tesisleri
• Petrokimya Endüstrisi
• Kömür ve Madencilik Tesisleri
• Demir ve Çelik Endüstrisi
• Metalurji Sanayi
• Hafif Sanayi Tesisleri

Motor Kontrolü

PMC-550D-X, kullanıcıların HMI modülü üzerinden cihazı programlayıp yapılandırmasına olanak sağlayan mikroişlemci tabanlı bir motor koruma ve kontrol cihazıdır. Yapılandırılan çalışma koşullarına göre uygun kontrol işlemlerini otomatik olarak gerçekleştirir.

Gerilim Çökmesi Sırasında Çalışmayı Sürdürme (Voltage Dip Ride-Through)

Kısa süreli gerilim düşümleri nedeniyle AC kontaktörün bırakması durumunda, enerji geri geldiğinde motor yeniden başlatma işlemi gerektirmeden çalışmasını sürdürebilir.

Düşük Gerilim Sonrası Otomatik Yeniden Başlatma (Under-Voltage Restart)

Gerilim düşümü sonrasında motorun yeniden çalıştırılmasını sağlayan kontrol modudur. Gerilim düşümünün özelliklerine bağlı olarak;

• Hızlı yeniden başlatma
• Gecikmeli yeniden başlatma
• Motoru durdurma

seçeneklerinden biri uygulanabilir.

Başlatma Aralığı Kontrolü

PMC-550D-X aşağıdaki fonksiyonları desteklemektedir:

• Başlatma Kontrolü
• Durdurma Kontrolü
• Başlatma Sayısı Kontrolü

Yerel / Uzaktan Kontrol

Motor kontrolü, yetkilendirmeye bağlı olarak yerel panel üzerinden veya uzaktan kumanda sistemi üzerinden gerçekleştirilebilir.

Desteklenen Motor Yol Verme Modları

• Doğrudan Yol Verme (DOL)
• Düşük Gerilimle Yol Verme
• İleri / Geri Çalıştırma
• Çift Hızlı Motor Kontrolü
• Frekans Konvertörü (VFD) Uyumlu Çalıştırma
• Büyük Güçlü Motorlar İçin Soft Starter Desteği

Temel Elektriksel Ölçümler

• Faz Gerilimleri
• Faz Akımları
• Gerilim ve Akım Faz Açıları
• Gerilim Dengesizliği (%)
• Akım Dengesizliği (%)
• Pozitif / Negatif / Sıfır Sıra Gerilimleri
• Pozitif / Negatif / Sıfır Sıra Akımları
• Toplam Aktif Güç (kW)
• Toplam Reaktif Güç (kvar)
• Toplam Görünür Güç (kVA)
• Güç Faktörü (PF)
• Toplam Aktif Enerji (kWh) İthal / İhraç
• Toplam Reaktif Enerji (kvarh) İthal / İhraç
• Termal Direnç (Ω)
• Sensör Sıcaklığı (°C)
• Artık Akım (IR)
• Kontaktör Bobin Akımı
• Sistem Frekansı

Harmonik Ölçümleri

• Gerilim ve Akımın 2. harmonikten 63. harmoniğe kadar bireysel harmonik analizleri
• En son motor çalışma istatistikleri:
  • Açma (Trip) Akımı
  • Açma Sayısı
  • Kalkış Akımı
  • Kalkış Süresi
  • Kalkış Sayacı
  • Toplam Çalışma Süresi
  • Duruş Süresi

• Dijital giriş/çıkış durum değişimleri, teşhis kayıtları ve bakım olaylarını içeren 128 adet zaman damgalı olay kaydı
• Koruma olaylarını ve karakteristik değerlerini içeren 128 adet zaman damgalı koruma kaydı
• Son 64 motor kalkışını; kalkış komut kaynağı, maksimum kalkış akımı, minimum kalkış gerilimi, kalkış süresi, zaman damgası ve kalkış sonucu ile birlikte kaydeden Kalkış Raporu
• Son 64 motor duruşunu; durdurma komut kaynağı, IA, IB, IC akımları ve zaman damgası ile birlikte kaydeden Duruş Raporu
• Arıza analizleri için 16 adet Dalga Şekli Kaydı (Fault Waveform Recording)

Devreye Alma Testleri

• Örnek verileri iş istasyonuna senkronize ederek haberleşme testi
• Motorun çalışmasını durdurmadan dijital girişler, dijital çıkışlar ve koruma mantığının test edilmesini sağlayan kontrol mantığı testi

Programlanabilir Lojikler

• IEC 61131-3 standardına uygun Fonksiyon Blok Diyagramı (FBD) programlama dili desteği
• PMC-Designer yazılımı üzerinden sürükle-bırak mantığıyla kontrol algoritmaları oluşturabilme

Gelişmiş Teşhis Fonksiyonları

• Gerilim ve akım faz sırasının doğrulanması
• Cihaz açılışında ve çalışma sırasında A/D dönüştürücüleri ile belleklerin otomatik kontrolü
• Stator ve rotor arıza teşhisi
• Motor verimlilik analizi
• Koruma fonksiyonlarının çalışma analizi

PMC-550D-X

Alçak Gerilim Motor Koruma ve Kontrol Cihazı

Güvenilirlik İçin Tasarlandı, Uzun Ömürlü Üretildi

Motor Koruma Fonksiyonları

Elektriksel Koruma

PMC-550D-X aşağıdaki elektriksel koruma fonksiyonlarını desteklemektedir:

• Aşırı Akım Koruması (Overcurrent)
• Kilitli Rotor Koruması (Locked Rotor)
• Kalkış Süresi Aşımı Koruması (Start Time Supervision)
• Faz Kaybı Koruması
• Faz Sırası Koruması
• Faz Dengesizliği Koruması
• Negatif Faz Sırası Koruması
• Artık Akım (Toprak Kaçağı) Koruması
• Düşük Gerilim Koruması
• Aşırı Gerilim Koruması
• Gerilim Dengesizliği Koruması
• Kontaktör Arıza Koruması
• Kontaktör Açmama Koruması
• Kontaktör Kapatmama Koruması
• Acil Durdurma (Emergency Stop) Koruması
• Harici Arıza (External Fault) Koruması
• Motor Termistör Koruması

Mekanik Koruma

PMC-550D-X aşağıdaki mekanik koruma fonksiyonlarını da sunmaktadır:

• Termik Aşırı Yük Koruması
• Sabit Zamanlı Aşırı Yük Koruması
• Düşük Yük Koruması
• Düşük Güç Koruması
• Ters Güç Koruması
• Kilitlenme (Jam) Koruması
• Harici Proses Kilitlenmesi Koruması

Koruma Eğrileri

PMC-550D-X, aşağıdaki termik koruma eğrilerini desteklemektedir:

• IEC 60255 Standard Eğrileri
• ANSI Eğrileri
• Kullanıcı Tanımlı Koruma Eğrileri

Motorun termik modeli; motor kalkış süresi, yük durumu ve soğuma karakteristiğini dikkate alarak gerçek zamanlı olarak hesaplanmaktadır.

Doğruluk Sınıfları (Accuracy)

Dijital Girişler (DI)

Ana ünitede standart olarak:

• 10 Dijital Giriş

Desteklenen giriş tipleri:

• 24 VDC kuru kontak (Dry Contact)
• 110 VAC/DC
• 220 VAC/DC

Her giriş için filtreleme (Debounce) süresi:

20 ms - 9999 ms arasında programlanabilir.

Dijital Çıkışlar (DO)

Standart olarak:

• 5 Röle Çıkışı

Röle çıkışları aşağıdaki amaçlarla yapılandırılabilir:

• Açtırma (Trip)
• Alarm
• Motor Çalışıyor
• Motor Durdu
• Uzaktan Kontrol
• Kontaktör Kontrolü
• Genel Arıza
• Kullanıcı Tanımlı Mantık

Her rölenin fonksiyonu kullanıcı tarafından serbestçe programlanabilir.

Analog Çıkış

Standart olarak:

• 1 × 4-20 mA Analog Çıkış

Analog çıkış aşağıdaki büyüklüklerden herhangi biri için atanabilir:

• Akım
• Gerilim
• Güç
• Güç Faktörü
• Frekans
• Enerji
• Motor Yükü
• Motor Sıcaklığı
• Artık Akım

Haberleşme Özellikleri

Standart:

• 2 × RS-485
• Modbus RTU

Opsiyonel:

• PROFIBUS DP
• Modbus TCP
• PROFINET

Haberleşme sayesinde cihaz;

• SCADA sistemleri
• PLC'ler
• DCS sistemleri
• Enerji Yönetim Sistemleri (EMS)
• Bina Yönetim Sistemleri (BMS)

ile kolayca entegre edilebilir.

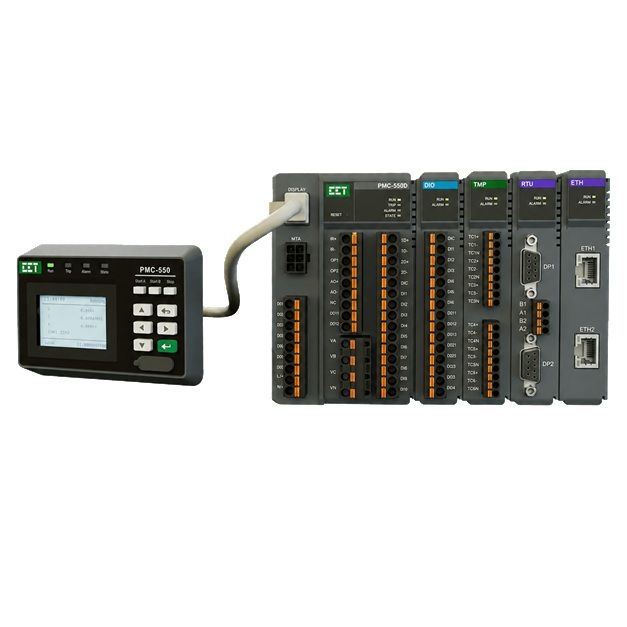

Genişleme Modülleri

PMC-550D-X, toplam 5 genişleme modülünü desteklemektedir.

Desteklenen modüller:

• PMC-KDIO Dijital Giriş / Çıkış Modülü
• PMC-KTMP Sıcaklık İzleme Modülü
• PMC-K2DP PROFIBUS DP Modülü
• PMC-KETH Ethernet Haberleşme Modülü

Bu modüller sayesinde sistem ihtiyaçlara göre genişletilebilir ve farklı uygulamalara uyarlanabilir.
