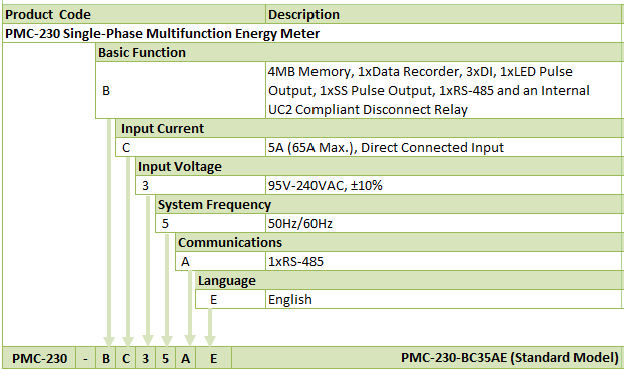

Dijital girişler

3 kanal; harici durum izleme ve darbe sayma; kuru kontak, dahili 12 VDC beslemeli; 1000 Hz örnekleme

Darbe çıkışları

Ön panelde 1 LED ve 1 katı hal darbe çıkışı; en fazla 80 VDC / 50 mA; darbe genişliği 500 ms ±0,5 ms

Ayırma rölesi (dahili)

Anma yükü (rezistif) 100 A @ 250 VAC; yanıt süresi 20 ms; kısa süreli aşırı akım 4500 A @ 60 ms; servis ömrü 100k mekanik / 5k elektriksel işlem; yapma/kesme kapasitesi 63 A maks. @ 1,15 Un, PF=1

Gerilim girişi

Un: 220 / 230 / 240 VAC; aralık 95-264 VAC; <3 VA

Akım girişi

In/Imax 5 A / 65 A; başlangıç akımı %0,4 In (20 mA); Imin %5 In (0,25 A); <3 VA

Frekans

50 Hz / 60 Hz

Besleme

95-264 VAC kendinden beslemeli

Bağlantı

L, N klemensleri en fazla 25 mm² (4 AWG), tork 2,5 N.m; RS-485 ve darbe klemensleri en fazla 1,5 mm² (16 AWG), tork 0,45 N.m

Gerilim

±%0,5

0,1 V

Akım

±%0,5

0,001 A

P, Q, S

±%1,0

0,001 kW/kvar/kVA

kWh

IEC 62053-21: 2020 ve AS 62053.21: 2023 Class 1

0,01 kWh

kvarh

IEC 62053-23: 2020 Class 2

0,01 kvarh

PF

±%1,0

0,001

Frekans

±0,02 Hz

0,01 Hz

Montaj

DIN ray (dolap içi)

Boyutlar

72 (G) x 68 (D) x 90 (Y) mm

Koruma sınıfı

IP51 (ön), IP30 (gövde)

Çalışma sıcaklığı

-25 °C ile +70 °C

Saklama sıcaklığı

-40 °C ile +85 °C

Nem

%5 - %95, yoğuşmasız

Basınç

70-106 kPa

Kirlilik derecesi

2

Soru - Semptom

Cevap

PMC-230 hangi doğruluk sınıflarında çalışır?

kWh ölçümü IEC 62053-21: 2020 ve AS 62053.21: 2023 Class 1, kvarh ölçümü IEC 62053-23: 2020 Class 2'dir. Gerilim ve akım doğruluğu ±%0,5'tir.

Doğrudan bağlantılı akım kapasitesi nedir?

In/Imax 5 A / 65 A. Harici CT gerekmez. L ve N klemensleri en fazla 25 mm² kablo kesitini kabul eder.

Dahili ayırma (kesme) rölesi ne işe yarar?

Avustralya NER çizelge 7.5'e uyumlu UC2 ayırma rölesiyle şebekeden ayırma/yeniden bağlama ön panelden veya haberleşme ile uzaktan yapılabilir. Anma yükü 100 A @ 250 VAC (rezistif), yanıt süresi 20 ms'dir.

Bu özellik ile AVM vb. kiralık alanlarda uzaktan kesme, açma yapılabilir

NMI onayı var mı?

Evet. NMI M13-1 onay işareti NMI 14/2/119'dur.

Harmonikleri ölçebilir mi?

Evet. Gerilim ve akım THD, değerleri ölçülür.

Çoklu tarife (TOU) desteği var mı?

Evet. 2 TOU takvimi; 4 mevsim, 12 günlük profil (8 periyot, 0-60 dk aralık), 30 tatil/alternatif gün ve 4 tarife.

Sabotaj alarmı nasıl çalışır?

DI1, setpoint parametresi olarak sabotaj alarm algılama için önceden yapılandırılmıştır. Alarm olayları SOE kaydına yazılır (Firmware V2.00.02 ve üzeri).

Hangi haberleşme protokollerini destekler?

Optik yalıtımlı RS-485 portu (1200-19.200 bps) ile Modbus RTU; yapılandırılabilir parola koruması ve 3 seviyeli erişim yetkisi. MV-90 ile uyumludur.

Ayrı bir besleme gerekir mi?

Hayır. Cihaz 3 faz gerilimden kendinden beslemelidir (168-264 VAC); harici kumanda beslemesi gerekmez.

Veri kaydedici kapasitesi nedir?

1 kayıt dosyasına; en fazla 16 parametre; aralık 1 saniye - 40 gün; ayarlanabilir derinlik (en fazla 65535) ve offset. Parametreler: U, I, P, Q, S, PF, frekans, sıcaklık, kWh/kvarh çekilen/verilen, demand ve maksimum demand, DI darbe sayaçları ve ayırma rölesi durumu.

SOE olayları ayrıca kaydedilir.

Montaj ve koruma sınıfı nedir?

DIN raya takımsız monte edilir. Boyutlar 72 x 68 x 90 mm; koruma sınıfı IP51 (ön), IP30 (gövde)'dir.

Giriş sayısı yeterli mi?

Ürün 3x dijital girişe sahiptir.

Ürünün Garanti Süresi Ne Kadar?

Ürün 5 Yıl garantilidir.

Analizörü Bağlandım Gücü Eksi Olarak Gösteriyor, Neden?

Bunun iki sebebi vardır.

1-      Eğer ürün bir elektrik üretim santrali çıkışına bağlanır ise üretim sırasında (şebekeye enerji satma) aktif gücün eksi olması normal bir durumdur.

2-      Faz akım ve gerilim uçları analizöre yanlış bağlanmıştır.

Şöyle ki; 1. Fazdan gelen akım trafosunun sekonder ucu I11/I12 uçlarına, yine bu fazdan gelen gerilim ucu V1 girişine bağlanmalıdır. Diğer fazlarda aynı şekilde sırası ile kendi klemenslerine bağlanmalıdır. Bu bağlantı doğru yapılmaz ise akım ve gerilim ölçüm referansları arasında faz açısı 90 derecenin üzerine çıkar ve ölçümleriniz tamamen hatalı olur. Bu düzeltildikten sonra hala güç ölçümü yönü hatalı ise; örneğin tüketim olarak (+) olması gerekirken aktif güç, üretim olarak (-) gözüküyor ise ya akım trafolarının S1-S2 uçları kendi arasında yer değiştirilmeli, ya da cihazın "Basic" menüsünden akım polariteleri ters çevrilmelidir.

Ürün Ayarlarına Girmek için Ekranda Hangi Tuşa Basmalıyım?

"Set" tuşuna basılı tutunuz.

Şifre değiştirilmedi ise "0000" dır.

Ürün Arızalanır ise ne Yapmalıyım

Önceki bizle iletişim kurup onay aldıktan sonra ürünü bize göndermelisiniz. Ürünler 5 yıl garantilidir.

SGE nin Kendi Teknik Servisi Var mı?

Evet, SGE Mühendislik TSE belgeli teknik servisi bulunmaktadır.

PMC-230 Analizörünün Şartnamesine İhtiyacım Var

Şartname için, ürün tanıtım sayfasının en üstünde bulunan dokümanlar bölümündeki şartnameyi word dosyası olarak indirebilirsiniz veya aşağıdaki linkten indirebilirsiniz.

PMC-230 Şartname
