Ürüne Genel Bakış

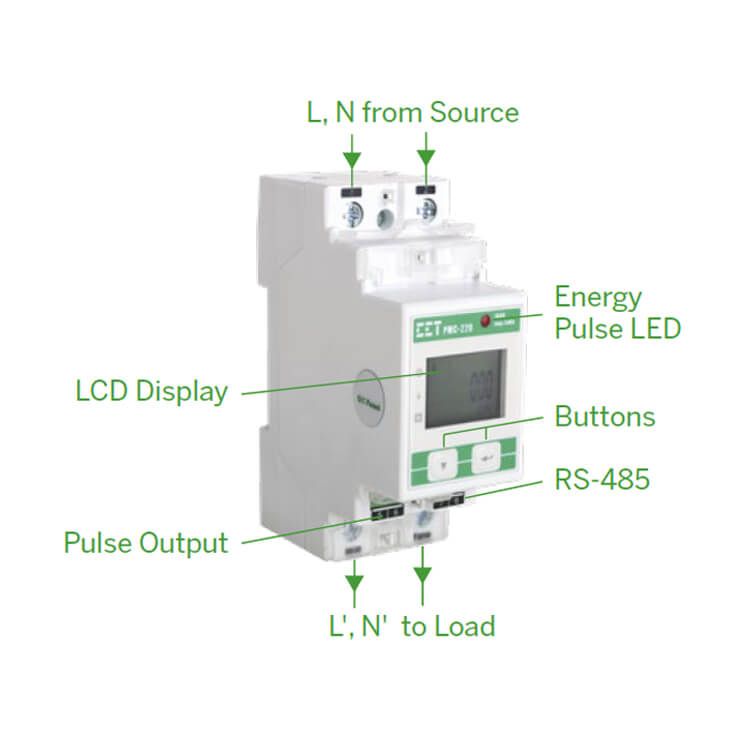

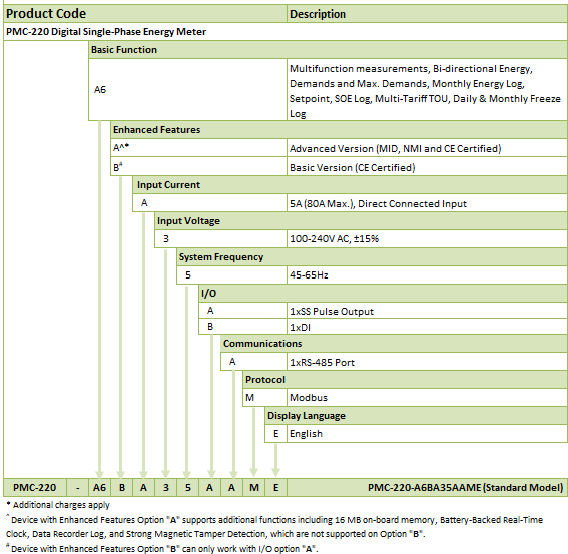

PMC-220-A6, alçak gerilim enerji ölçümü için DIN raya monte, kompakt yapılı, yüksek doğruluklu, gerçek RMS çok fonksiyonlu ölçüm yapan ve büyük, kolay okunur LCD ekranlı tek fazlı bir enerji sayacıdır. Harici akım trafosu (CT) olmadan en fazla 80 A doğrudan bağlantı destekler.

IEC 62053-21: 2020 ve AS 62053.21: 2023 Class 1 ile EN 50470-3: 2022 Class B uyumludur. Standart olarak enerji darbesi için LED ve 1 katı hal darbe çıkışı, RS-485 (Modbus RTU) bulunur.

Gelişmiş sürüm ek olarak 16 MB kalıcı kayıt belleği, isteğe bağlı 1 dijital giriş (durum izleme ve WAGES darbe sayma), pil destekli gerçek zamanlı saat ve sabotaj (müdahale) algılama sunar.

Öne Çıkan Özellikler

• 80 A doğrudan bağlantı: Harici CT gerektirmez (5 A / 80 A).
• Sertifikalar: MID 2014/32/EU (M4) ve NMI M13-1 (Avustralya) onayları.
• Çok fonksiyonlu gerçek RMS ölçüm: U, I, P, Q, S, PF, frekans, kWh/kvarh çekilen/verilen/toplam/net, kVAh.
• Çoklu tarife (TOU): 2 TOU takvimi, 12 mevsim, 12 günlük profil (14 periyot), 20 tatil/alternatif gün, 5 tarife.
• Aşırı akım alarmı: 0,1-100 A eşik, 1-99 s gecikme; alarm olayları SOE kaydına yazılır.
• 128 olaylık SOE, 10 setpoint: ±1 ms zaman damgası.
• Dondurma (freeze) kayıtları: 12 günlük ve 12 aylık dondurma kaydı.
• Gelişmiş sürüm: 16 MB bellek, 2 veri kaydedici, sabotaj algılama, 1 dijital giriş, pil destekli RTC.
• Güvenlik: Ön panel şifresi ve 3 seviyeli bağımsız haberleşme şifresi.

Ölçüm ve Enerji Fonksiyonları

Temel ölçümler (gerçek RMS)

• Elektriksel büyüklükler: Gerilim (U), akım (I), P, Q, S, PF ve frekans.
• Enerji: kWh ve kvarh çekilen/verilen/toplam/net ve kVAh.
• Demand: U, I, P/Q/S ve sıcaklık için demand ve maksimum demand (bu ay / geçen ay veya son reset / önceki reset), zaman damgalı.
• Sıcaklık ve çalışma süresi: Cihaz sıcaklığı ve çalışma süresi (running hour).
• Sayaçlar: Ön panel ve haberleşme programlama sayaçları.

Kayıt ve Raporlama

• Aylık enerji kaydı: 12 aylık kWh/kvarh çekilen/verilen, kVAh ve tarife başına kWh çekilen/verilen.
• Dondurma kayıtları: 12 günlük ve 12 aylık dondurma kaydı (toplam kWh çekilen ve tarife başına kWh çekilen).
• Veri kaydedici (yalnızca gelişmiş sürüm): 2 kayıt; her biri en fazla 16 parametre; aralık 1 saniye - 40 gün; ayarlanabilir derinlik (en fazla 65535) ve offset; 16 parametreyi 5 dakika aralıkla 7 aydan uzun süre kaydedebilir.
• SOE kaydı: 128 olay, ±1 ms; ayar değişiklikleri, setpoint, DI durum değişimleri ve aşırı akım alarmı.
• Alarm (Setpoint): 10 programlanabilir setpoint; U, I, frekans, P/Q/S/PF toplam, P talebi, sıcaklık ve DI durumu; eşik ve gecikme.
• Saat (yalnızca gelişmiş sürüm): Pil destekli RTC, 6 ppm (günde en fazla 0,5 saniye).

Haberleşme ve Sistem Entegrasyonu

• RS-485: Optik yalıtımlı; 1,2-38,4 kbps; Modbus RTU.
• Entegrasyon: CET PecStar iEMS ile uyumlu; Modbus RTU ile otomasyon/SCADA sistemlerine bağlanır.

Kullanım Alanları

• DIN raylı enerji ölçümü
• Endüstriyel, ticari ve şebeke trafo merkezi ölçümü
• Bina, fabrika ve proses otomasyonu
• Alt sayaç ölçümü ve maliyet dağıtımı
• NMI ve MID uyumlu enerji yönetimi

Teknik Özellikler

Giriş ve besleme

Doğruluk

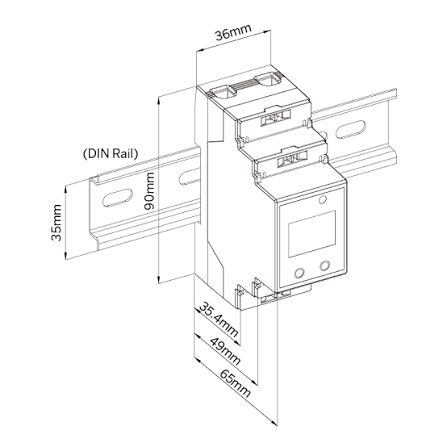

Mekanik ve çevresel

Uyumlu standartlar ve onaylar

• Güvenlik: CE LVD 2014/35/EU (EN 61010-1: 2010 + A1: 2019, EN 61010-2-030: 2021 + A11: 2021); IEC 61557-12: 2021 (PMD); IEC 62052-31: 2015, EN 62052-31: 2016, AS 62052.31: 2017 + A1: 2021
• Yalıtım: AC gerilim 4 kV @ 1 dk; darbe gerilimi 6 kV (1,2/50 µs)
• EMC: EN IEC 61326-1: 2021, EN IEC 61326-2-3: 2021; EN 61000-4-2/3/4/5/6/8/11/12; EN IEC 61000-6-2, EN IEC 61000-6-4; EN 55011, EN 55032, EN IEC 61000-3-2, EN 61000-3-3
• Mekanik: yay çekici, titreşim ve şok testleri (IEC 62052-31, IEC 62052-11)
• Ölçü aleti onayları: MID 2014/32/EU M4 69268468 0001; NMI M13-1 Avustralya (NMI 14/2/180)
