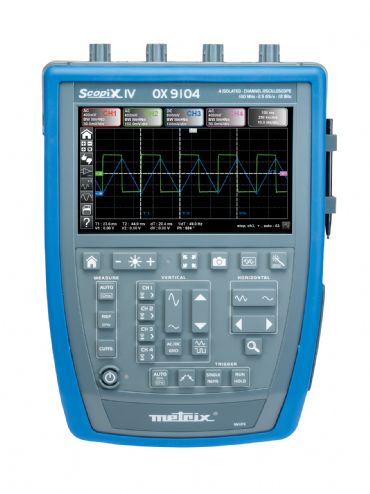

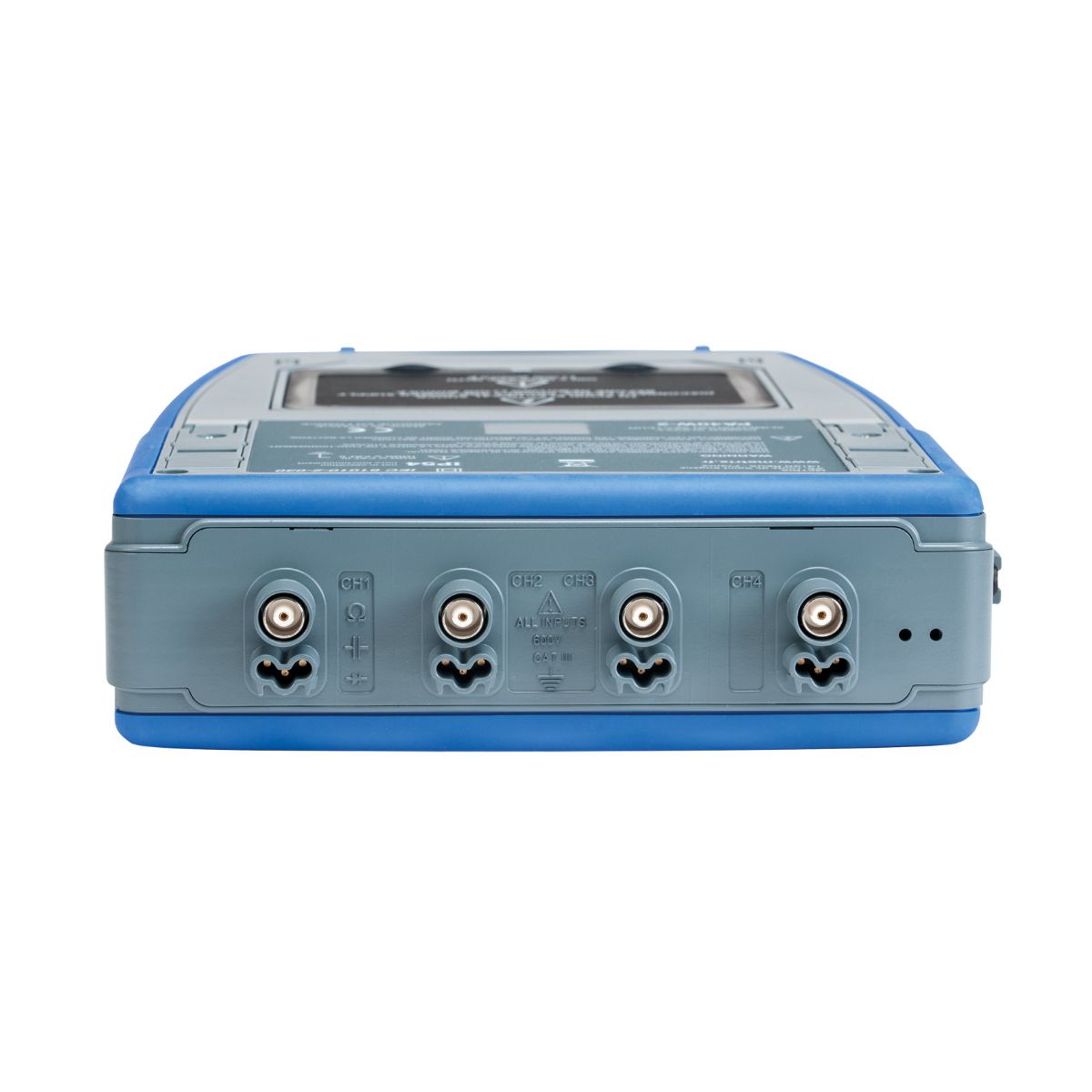

OX9302-BUS, 2x300 MHz İZOLE Portatif Osiloskop-Protokol Analizör

Menşei: Fransa

Tüm otomasyon ve haberleşme protokollerine ait sinyal kalitesinin kontrolü için eşşiz ürün

KNX, DALI, CANbus, LIN, FlexRay^TM, AS-i, Profibus®, Arinc 429, MIL-STD-1553, USB, RS-485, RS-232, ETHERNET, vb...

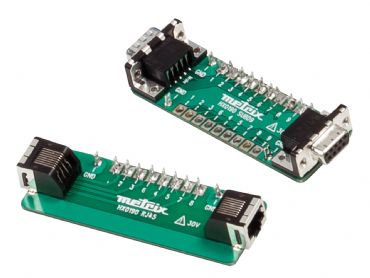

Ürün yukarıdaki haberleşme protokolü testleri için özel RJ45, DB9, BNC, M12 bağlantılı ara adaptör kartları ile gelir.

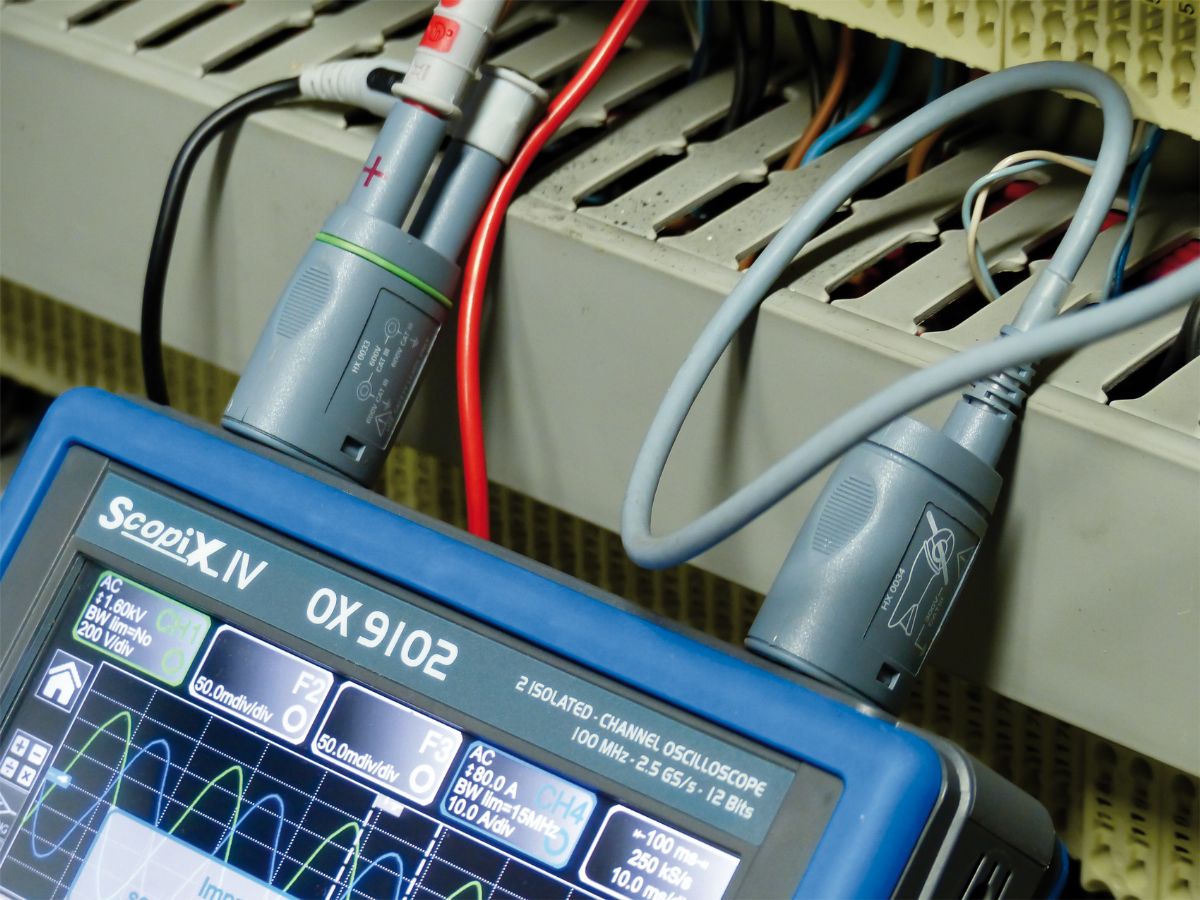

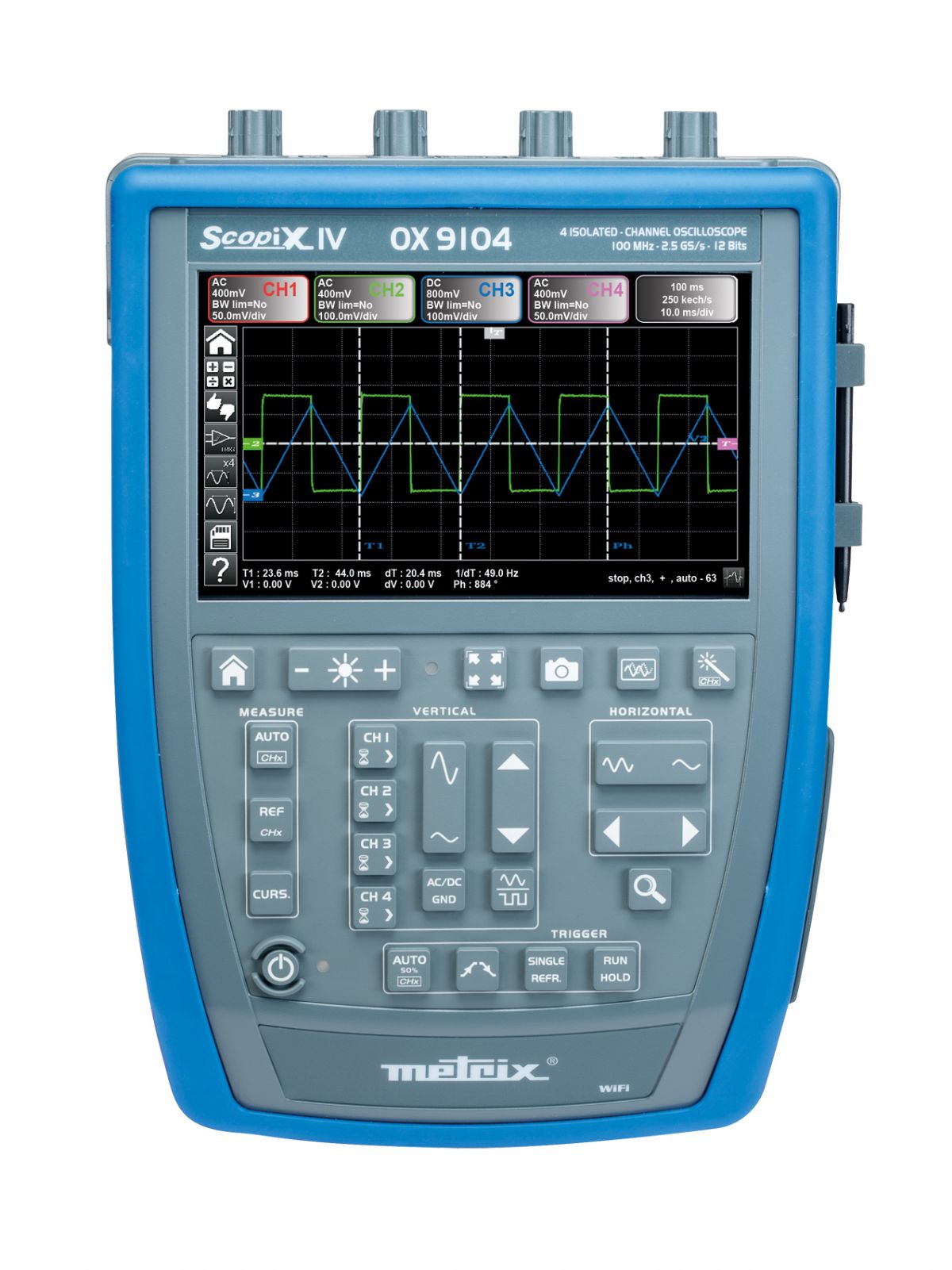

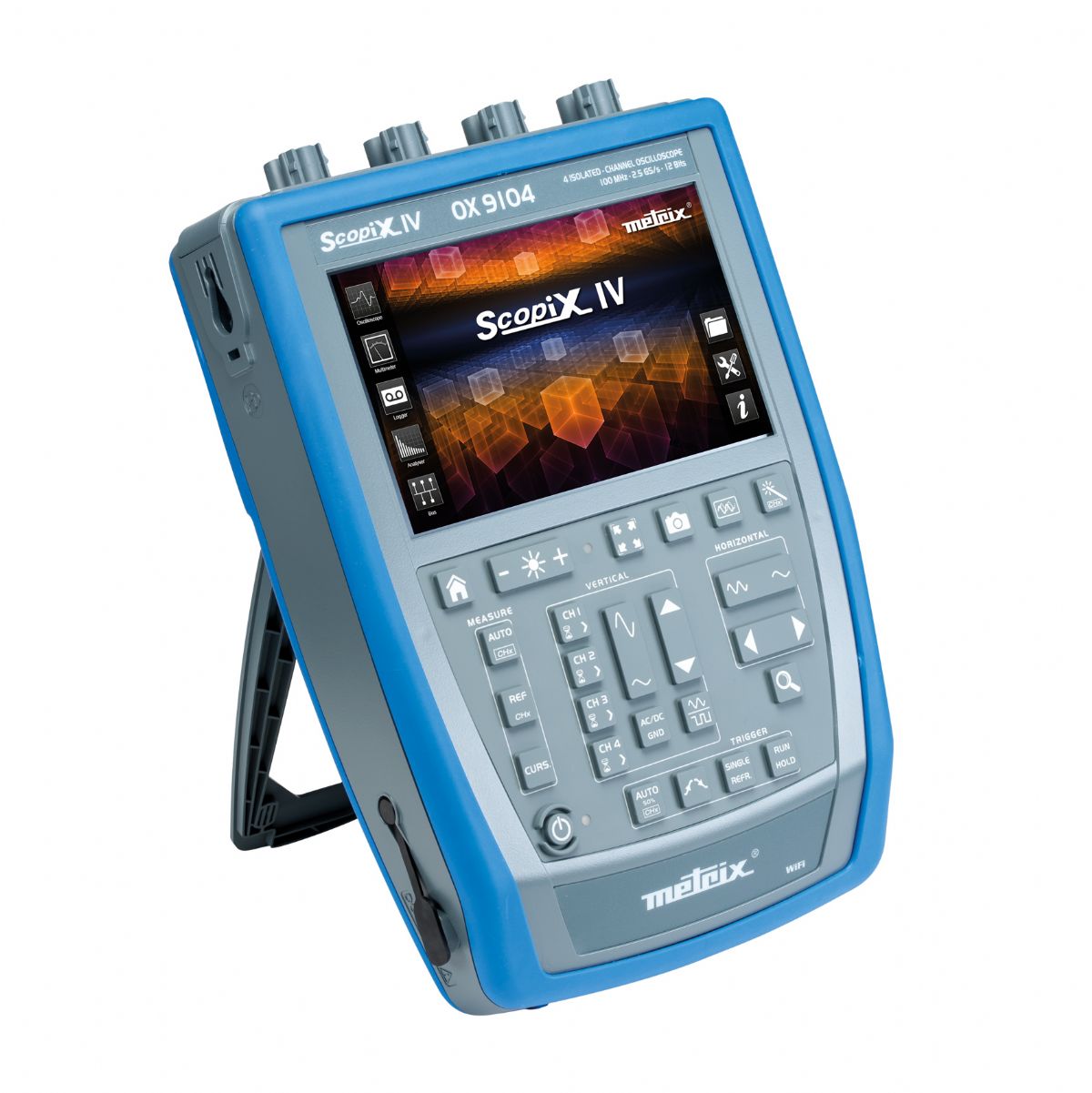

Scopix IV, Ethernet iletişimi, TAM İZOLE 2x300 MHz ölçüm kanalı, renkli dokunmatik ekranı ve şarjlı pili ile rakipsiz bir osiloskoptur.

Ergonomik: 7" TFT, 800x480 pixel renkli dokunmatik ekran

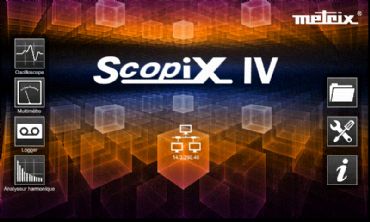

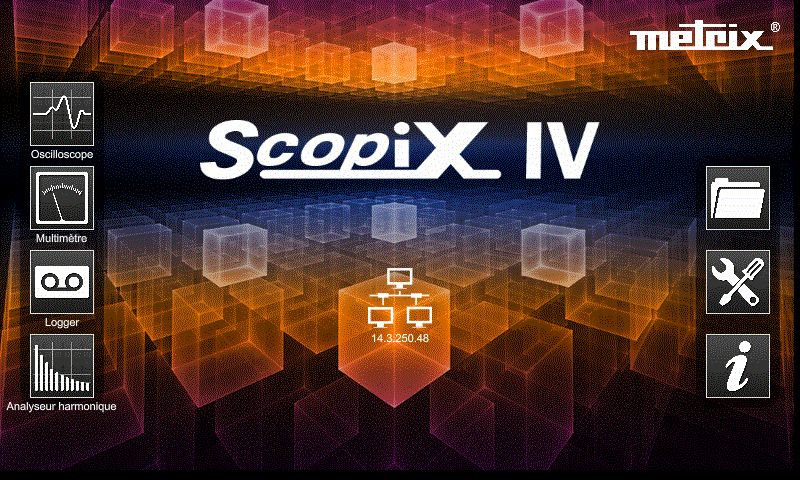

Kontrol: Direkt tuş takımı ile veya dokunmatik ekran ile fonksiyonlara kolay ulaşım. "Windows-benzeri" menü / dokunmatik ekran

12-bit / 2.5 GS/s konverter ile rakipsiz detaylı ölçüm

MATH fonksiyonu ile ekrandaki her bir çizgiye matematiksel işlem tanımlayabilme özelliği ve bunların sonucunu ekranda birimi ile gösterebilme özelliği

FFT harmonik analiz fonksiyonu ile sinyal bozulması, pulse cevabı ve lojik devrelerdeki gürültü kaynaklarını araştırmak mümkündür

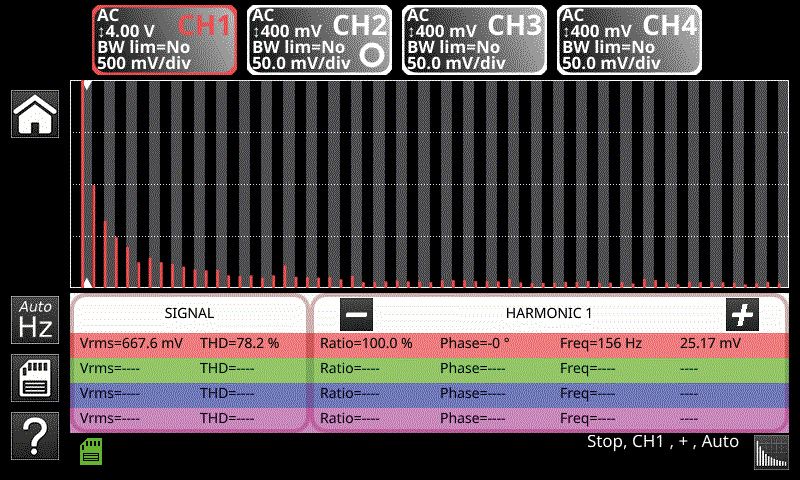

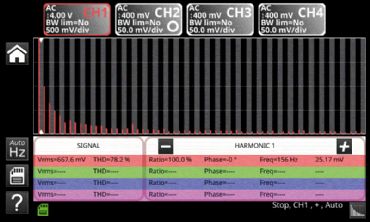

HARMONİK ANALİZÖR: 40...450Hz temel frekans aralığında 63. Dereceye kadar tek tek harmonik analizi

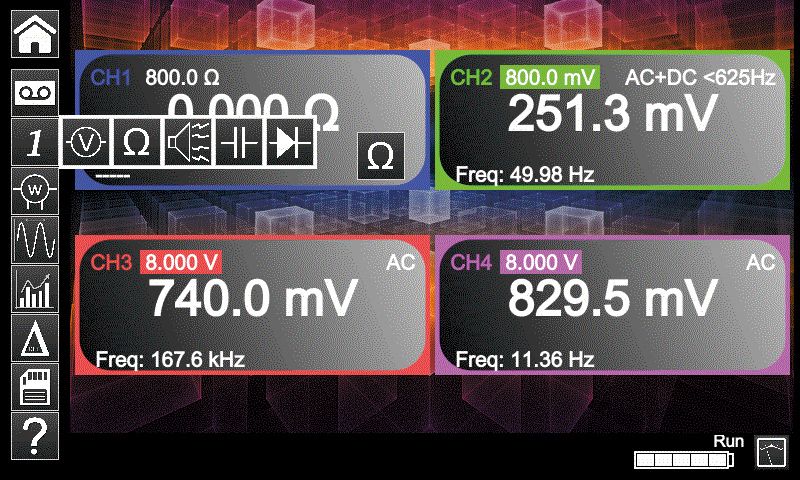

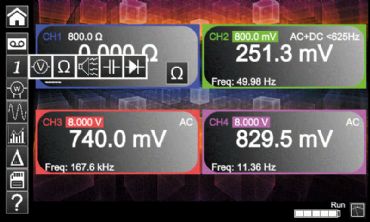

MULTİMETRE fonksiyonu; TRMS, 8000 count, 200 kHz, akım, gerilim, direnç, süreklilik (buzzer), kapasite, frekans ve sıcaklık ölçümü ile bunların trend kaydı.

GÜÇ ÖLÇÜMÜ; ürüne akım probu takıldığında buradan aldığı verilere göre bir faz ve 3 faz dengeli sistemler için güç hesaplaması ile bu ölçümlere ait CosQ, harmonik analiz, kVA, kVar gibi ölçüm/hesaplamaları yapabilir.

DİJİTAL KAYIT : 0.2 sn ile 20.000 san arasında ayarlanabilir süre ile sürekli kayıt.

2 saat te şarj olabilen 8 saat destek süreli pil ile sahada ek bir beslemeye ihtiyaç duymadan çalışabilme

Patentli Probix tak çalıştır sistemi ile bağlanan probu otomatik olarak tanıma ve buna göre sistem ayarlarını otomatik yapma özelliği. Bu özellik sayesinde hata riski sıfırlanmıştır.

Çoklu iletişim arayüzü : RS232/USB ve ScopeNetweb server özellikli Ethernet / Wifi arayüzü ile ürüne lokal veya uzak bir noktadan ulaşmak, izlemek, kontrol etmek ve ekrandaki verileri aktarmak son derece basittir.

Ürüne Ethernet portundan ScopeNet web server özelliği ile standart bir web browser üzerinden veya Google Store dan download edebileceğiniz ScopeNetANDROID applikasyonu ile kolayca ulaşmak mümkündür.

ANA ÖZELLİKLER
Ekran	7" WVGA TFT renkli LCD dokunmatik ekran, 800x480 - LED ekran aydınlatması (Ayarlanabilir bekleme modu)
Bant Geniliği	300 MHz
Kanal Sayısı	2 izole kanal
Dikey Hassasiyet	Dikey zoom modunda 16 kademe; 2.5 mV-200V/div ve aşağı doğru 156μV/div (12 bit converter)
Sweep Hızı	35 kademe; 1 ns/div den 200 s/div'e hassasiyet ± [50ppm +500ps] - Roll modunda 100 ms den 200 s/div'e
Trigger	Tüm kanallarda; otomatik, tetiklemeli (triggered), anlık (one-shot), otomatik seviye %50, çıkan/düşen kenar, pulse genişliği (16nsn-20 sn) gecikme (48 nsn-20 sn), sayıcı (3-16384 olay) trigger pozisyonunu sürekli ayarlanması
Max Örnekleme Hızı	One shot modunda her kanal için; 2.5 GS/s (max. 100 GS/s ETS modunda)
Yatay Çözünürlük	12 bit (yatay çözünürlük %0.025)
Hafıza Derinliği	Her kanal için 100 kpts ve yönetim panelinde dosya görüntüleyici
Kullanıcı Hafızası	Dahili = dosyaların kaydı için 1Gbyte + yüksek kapasiteli çıkartılabilir μSD-Kart : SD 2 GB, SDHC 4-32 GB ve SDXC > 32 GB

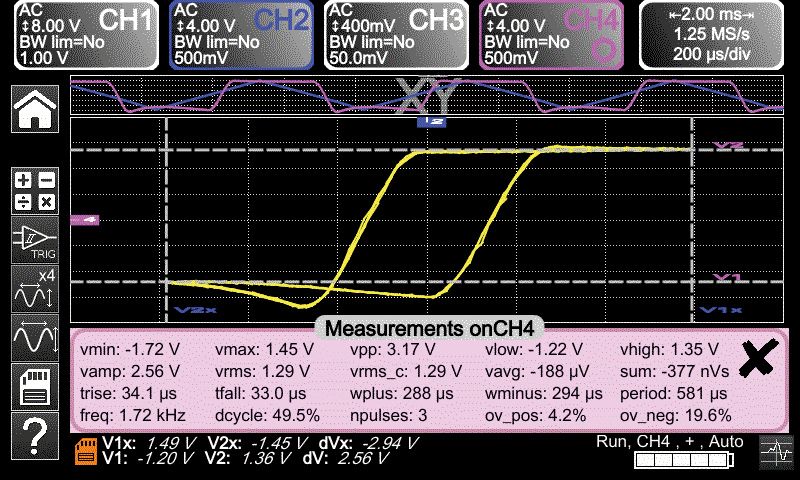

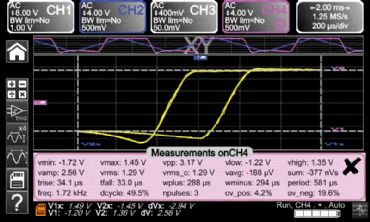

Diğer Fonksiyonlar	AUTOSET, FFT analizör & MATH fonksiyonları, kursör, otomatik ölçümler
PC Yazılımı ve Haberleşme Kanalları	Ethernet (100 baseT), WiFi-USB (device, 12 Mbs) - "ScopeNet" PC yazılımı
Güvenlik / EMC	Güvenlik; IEC 61010-2-30, 2010 - 600 V CATIII / 1000 V CATII EMC; EN 61326-1, 2010
Mekanik Özellikler	292.5 x 210.6 x 66.2 mm - 2.1 kg pil ile - IP54 koruma

ÖLÇÜM AKSESUARLARI

Ürünle Birlikte Teslim Edilenler

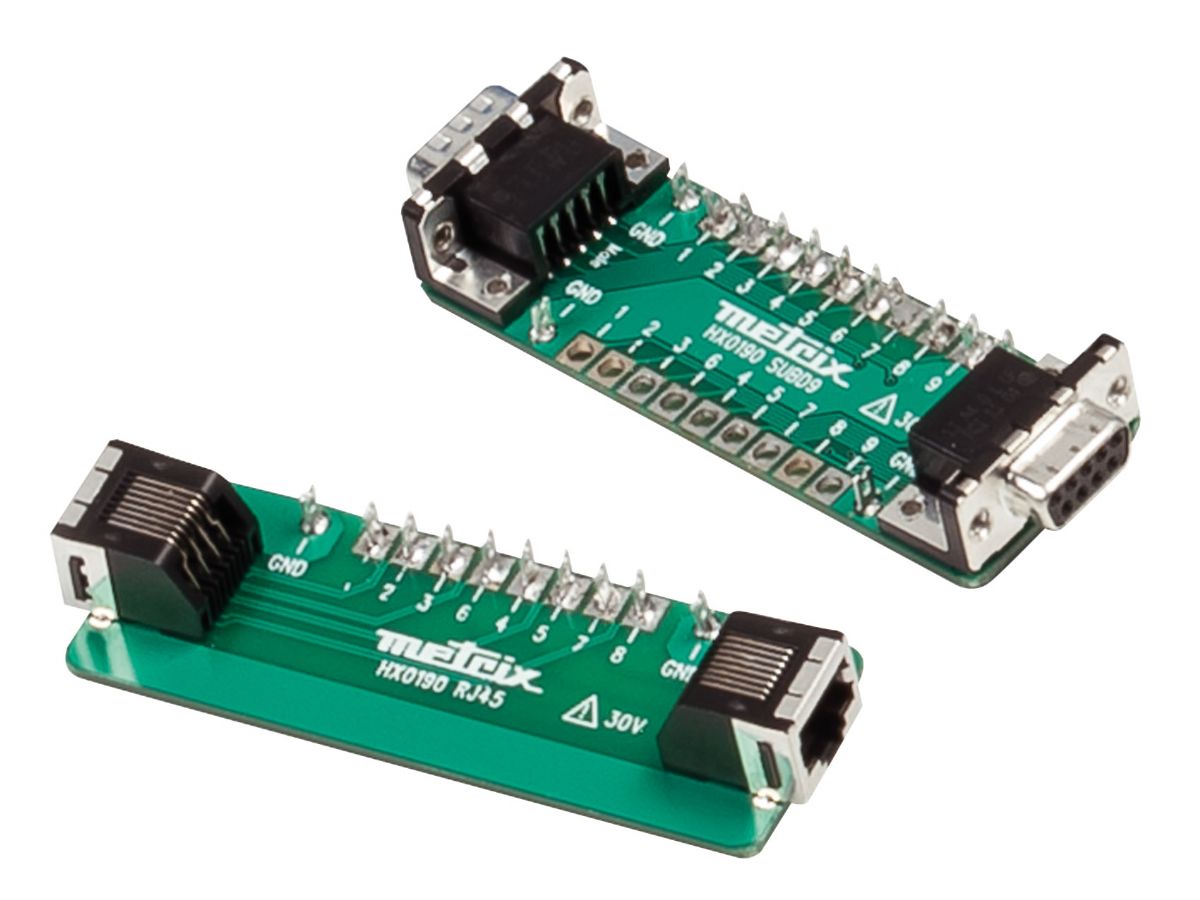

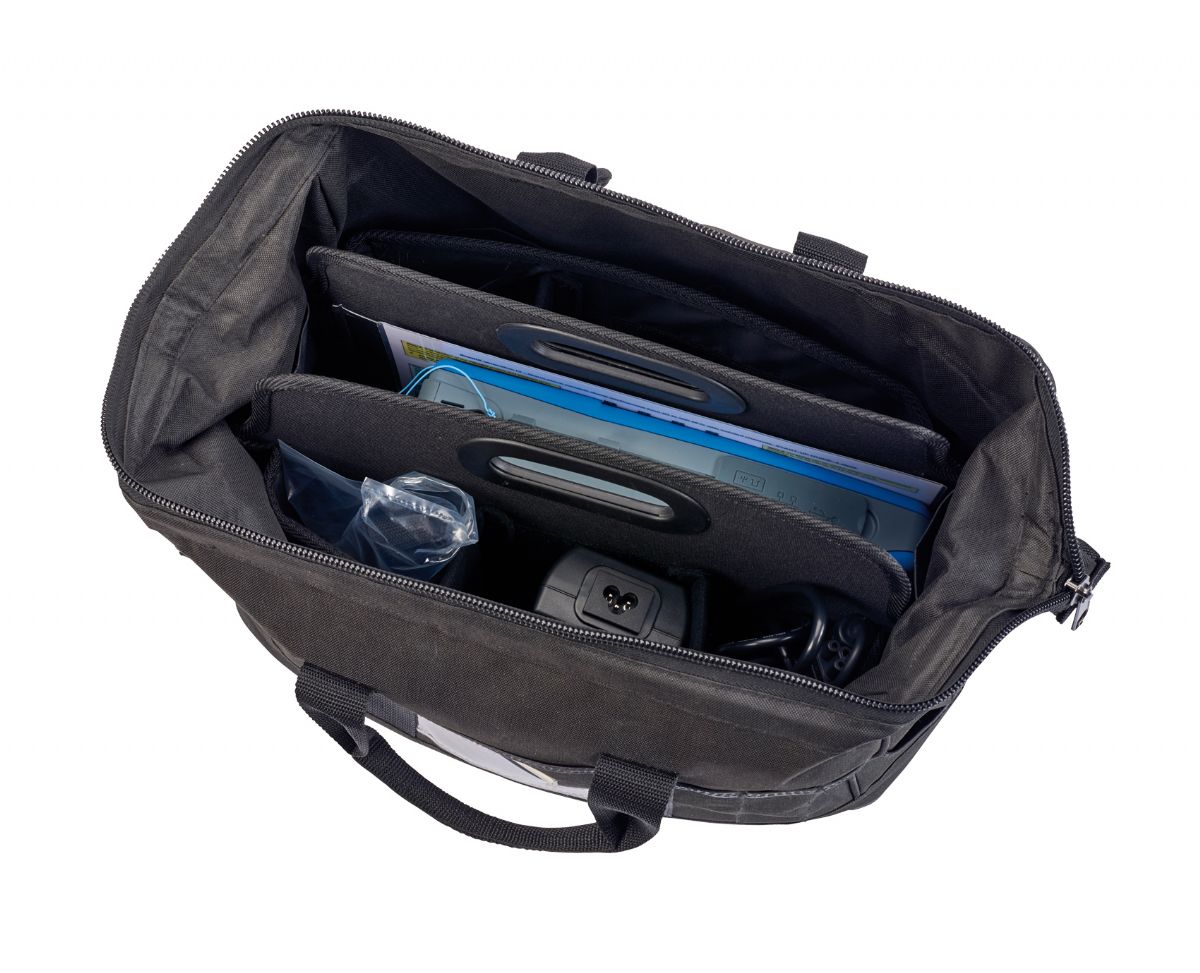

1 şebeke besleme kablosu, 1xLI-ION pil seti, 1 ekran kalemi, 2x1/10 Probix HX0130 probu, 1 Probix banana adaptörü 4 mm, 1 set kablo + 4 mm banana test probu seti, 1 Ethernet kablosu, 1 USB kablosu, 1 µSD kart (8 GByte) ve SD kart adaptörü, HX0190 ve HX0191 bus bağlantı kartı, 1 CD-Rom (kullanım kılavuzu), SX-BUS 2.0 PC yazılımı
