IT güç besleme sistemleri, diğer topraklanmış sistemlere kıyasla daha yüksek güvenilirlik sunar. Bir IT sisteminde ilk yalıtım hatası meydana geldiğinde, bu durum personel için elektrik çarpmasına veya güç kesintisine yol açmaz. Bu nedenle IT sistemleri; güç kesintisinin veya elektrik çarpmasının ciddi riskler oluşturduğu madencilik faaliyetleri, cam üretimi, elektrik fırınları ve test ekipmanları, metalurjik prosesler, kimyasal üretim ve patlayıcı tehlikeli alanlar gibi endüstriyel ortamlarda yaygın olarak kullanılmaktadır. Ancak, bir IT sisteminde ilk yalıtım hatası oluştuktan sonra, ikinci bir hatayı önlemek için derhal bir alarm verilmesi ve arıza yerinin tespit edilmesi gerekir. İki arıza noktası bir arıza döngüsü oluşturabilir ve bu da açmaya (tripping) ve güç kesintisine neden olabilir.

CET, yukarıda belirtilen endüstriyel alanlardaki IT güç besleme sistemleri için özel olarak IMU100 serisi Endüstriyel Yalıtım İzleme Cihazını geliştirmiştir. Bu yenilikçi ürün; gerçek zamanlı yalıtım direnci izleme, arıza oluştuğunda anında alarm, SOE (Olay Sırası) kayıtları, esnek parametre yapılandırması, gelişmiş haberleşme ve ağ yetenekleri ile arıza yer tespiti gibi çok sayıda fonksiyonu bünyesinde barındırır. Bir IT sisteminde ilk tek faz toprak arızası meydana geldiğinde, IMU100 hızlı bir şekilde alarm sinyali üretir ve arızanın bulunduğu devreyi hassas biçimde tespit eder. Bu sayede bakım personeli arızayı hızlı ve doğru bir şekilde bulup onarabilir; sürekli ve güvenilir bir güç beslemesi sağlanmış olur.

IMU100 Yalıtım İzleme Cihazı, üstün donanım tasarımını özel ölçüm algoritmalarıyla birleştirir. IT güç besleme sistemi ile toprak arasında düşük frekanslı bir AC darbe sinyali uygular (frekans, kaçak kapasitans seviyesine bağlı olarak değişir). Bu yöntem sayesinde IT güç besleme sisteminde toprağa karşı yalıtım direnci değeri ve kaçak kapasitans değeri hassas şekilde ölçülür. Cihaz, işletme sırasında IT sisteminin toplam yalıtım direncini sürekli izler ve değer önceden ayarlanmış tepki seviyesinin altına düştüğünde alarm oluşturur.

Uygulama Alanları

• Hastane IT panoları
• Gemiler
• Enerji depolama sistemleri (BESS)
• Güneş santralleri (GES)
• Araç Sarj istasyonları
• Veri merkezleri
• Raylı sistemler
• Plansız duruşa karşı endüstriyel tesisler

Hangi Sistemlere Bağlanabilir

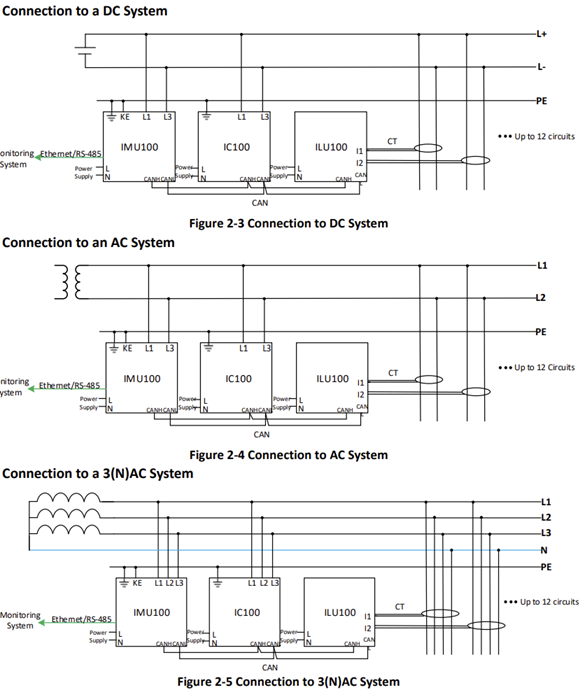

IMU100, DC sistemlerde veya 1 fazlı / 3 fazlı sistemlerde kullanılabilir.

Özellikler

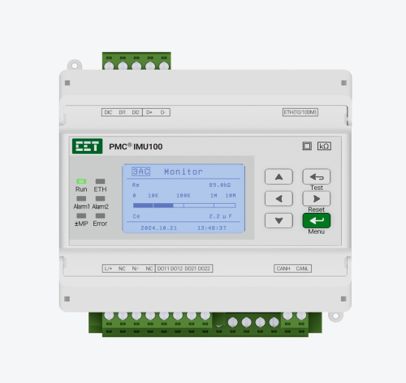

• Geniş, arkadan aydınlatmalı, kolay okunur LCD ekran
• IEC 61557-8 standardına uygun yalıtım izleme
• Sistem kaçak kapasitansına otomatik uyum
• Topraksız AC (0-690 V) veya DC (0-1000 V) sistemler için yalıtım izleme
• Yalıtım direnci izleme aralığı: 500 Ω - 10 MΩ
• IO kapasitesi: 2 × DI ve 2 × DO
• Haberleşme: 1 × 100Base-T Ethernet, 1 × CAN ve 1 × RS-485
• 1 kΩ - 10 MΩ aralığında ayarlanabilir, ayrı uyarı ve alarm seviyeleri
• Hat kopukluğu (disconnection) izleme
• Kendini teşhis (self-diagnostics)
• 1 ms zaman çözünürlüğüne sahip, zaman etiketli 256 SOE olayının kaydı
• Aletsiz DIN-ray montajı ile kolay kurulum
• ICE100 + ILU modulleri ile pano çıkışlarındaki kaçak akımın hangi kaynaktan geldiği tespit edilebilir.

IMU100, IT sistemine düşük frekanslı darbe enjekte ederek toprağa karşı izolasyon direnci (Riso) ve toprağa karşı kaçak kapasitans (Ce) değerlerini sağlar.

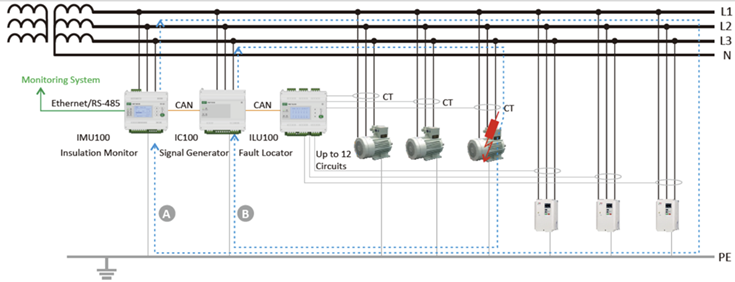

Otomasyon sistemlerine (scada vb.) entegrasyon için 1xEthernet portu, 1xRS-485 portu ve 1xCAN portu ile birlikte gelir:

• Ethernet portu ve RS-485 portu IMU100'ü bir izleme sistemine (Scada vb.) entegre etmek için kullanılır.
• CAN portu, sinyal jeneratörü (IC100) ile izolasyon arıza bulma modulü (ILU100) arasında iletişim için kullanılılır.

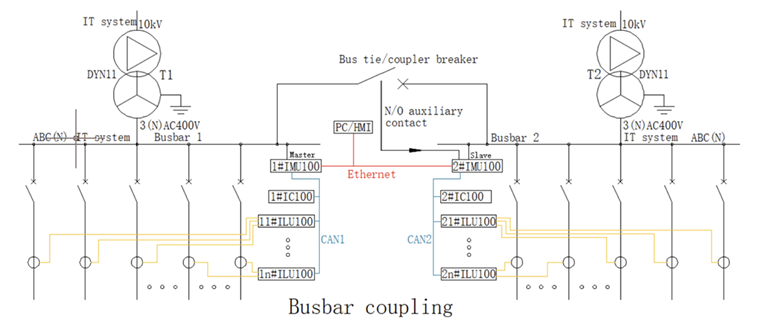

IMU100, yedekli çalışma ve kuplaj şalterini kontrol işlevini destekler. Bara bağlama/kuplör devre kesicisinin normalde açık (NO) veya normalde kapalı (NC) yardımcı kontağı, IMU100'ün bir DI portuna bağlanmalıdır (#2). IMU100, kuplaj şalterinin kapalı olduğunu (baraların birleştirildiğini) algıladığında, darbeleri enjekte etmeyi durdurur ve bekleme moduna geçer. Dahili izolasyon röleleri açılır ve cihaz ile BT sistemi arasında tam galvanik izolasyon sağlayarak fazdan faza ve fazdan toprağa izolasyon bütünlüğünü korur. Bağlantı için aşağıdaki şekle bakınız.

• IMU100 #1, Bağlantı Ana Birimi olarak yapılandırılmıştır.
• IMU100 #2, Kilitli Bağlantı Yardımcı Birimi olarak yapılandırılmıştır.
• Bara bağlantı kesicisi kapalı olduğunda (bölümler bağlı olduğunda): Ana Birim (#1) aktiftir; Yardımcı Birim (#2) beklemededir.
