4x100 MHz Dijital Osiloskop, 25MHz Fonksiyon Jeneratörü; tümleşik tek bir üründe, bu özelliği ile "elektronik servis, AR-GE, telekom, otomatic, elektronik, otomasyon sistemleri teknik personeli" için eşsiz bir üründür.

Teknik Özellikler

• Bant genişliği: 100 MHz,- 4 kanal, 1 MΩ veya 50 Ω
• Dikey hassasiyet: 12 kademe 2 mV ... 10 V/div - Hassasiyet ± 3% - 8-bit çözünürlük
• 32 otomatik ölçüm ve cursor ölçümleri
• Her kanalda 1024 örnek ile FFT hesaplama (dalga formu ile)
• Yatay sapma: 1ns/div ... 50s/div osiloskop modunda

Avantajları

• TRMS AC akım ve gerilim ölçümleri ve basit kullanım için tüm kademelerde kendini otomatik programlama
• NCV (no-contact voltage) fonksiyonu ile gerilim varlığı algılama
• Arkadan aydınlatmalı ekran ve dahili taşıma çantası

Açıklamalar

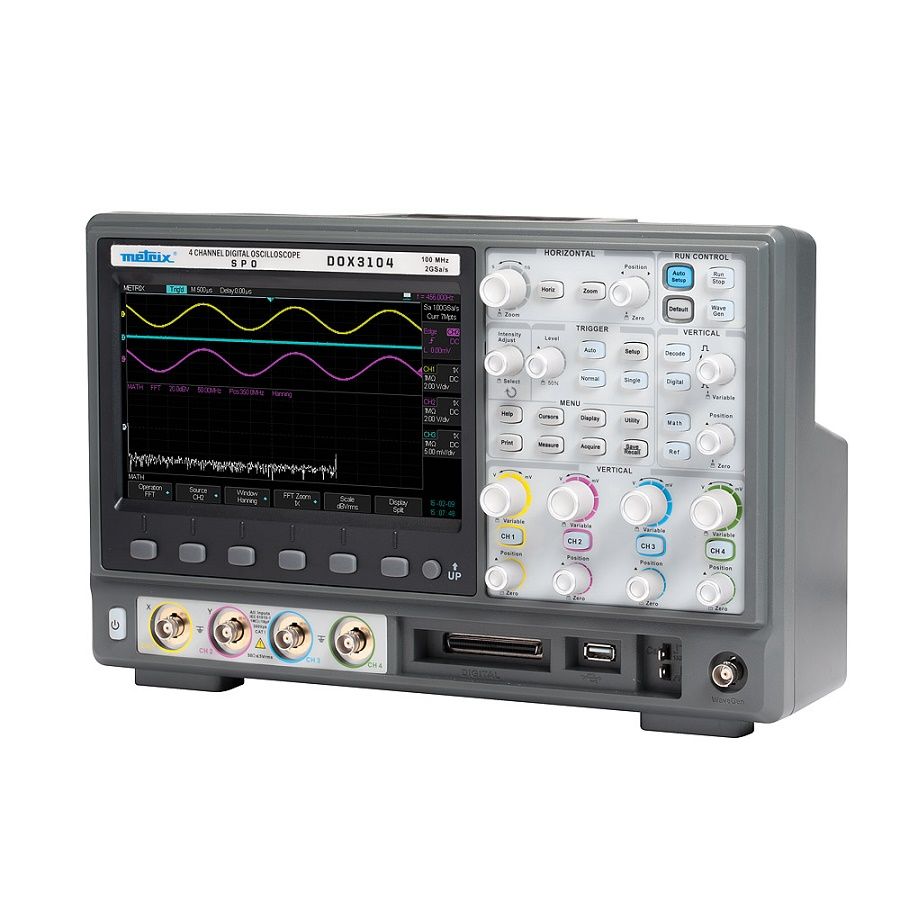

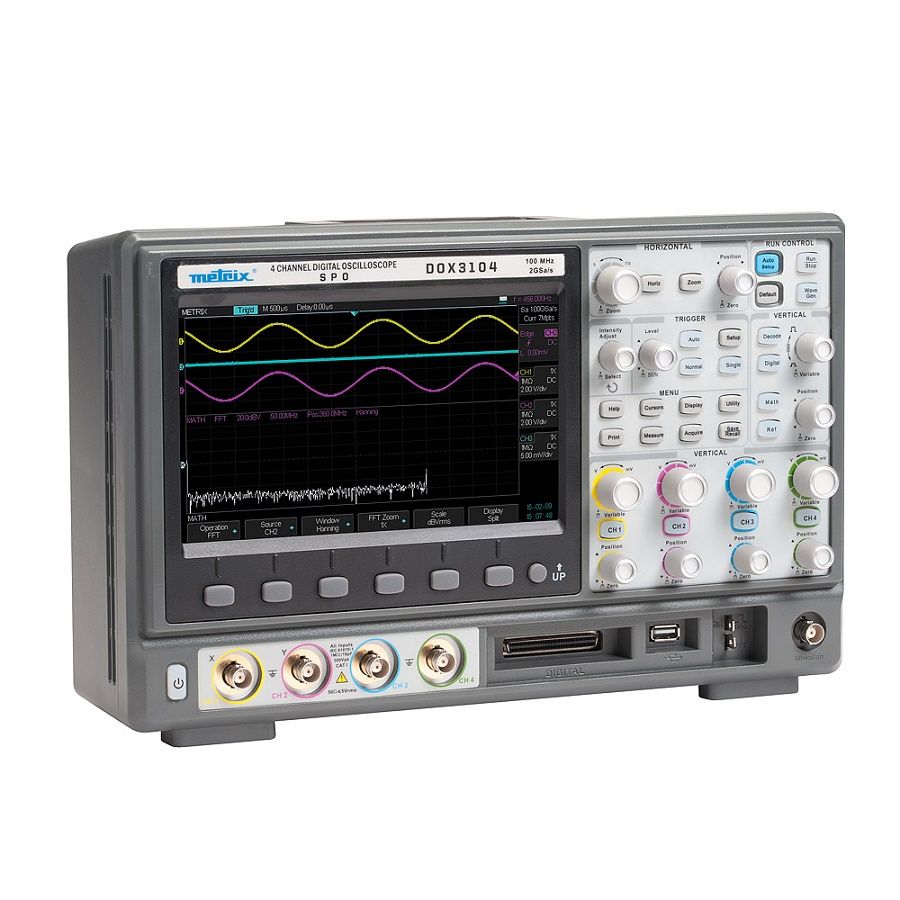

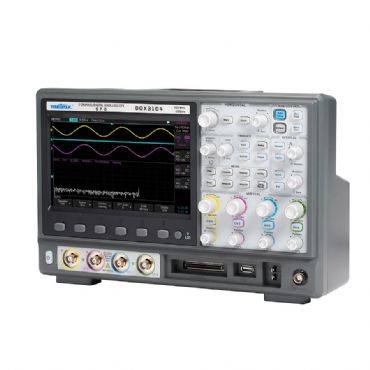

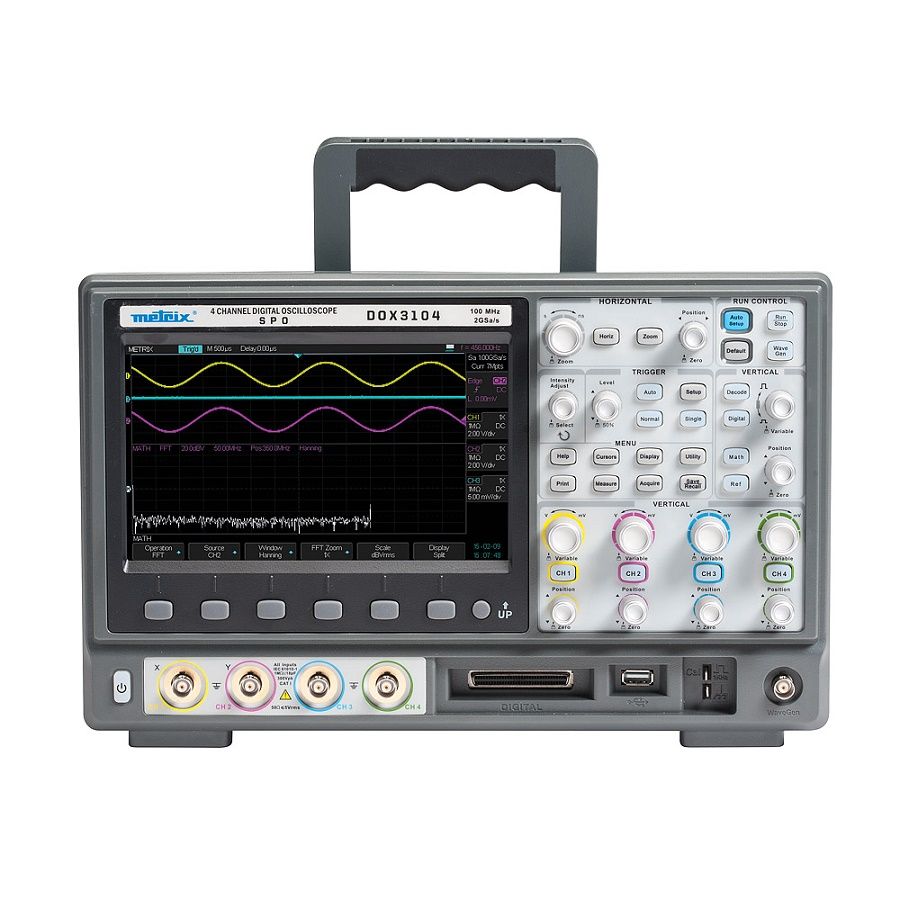

DOX3104 gelişmiş dijital osiloskop 25 MHz arbitrary fonksiyon jeneratörü ile donatılmıştır. Bu özellikleri ile ürün geniş bir kullanıcı kitlesine hitap eder;

• Elektronik, Telekom ve IT sektöründe çalışan dizayn, üretim ve arıza uzmanları
• Otomotiv ve endüstriyel elektronik
• Otomasyon sistemleri


SPO teknolojisi bazlı osiloskop birçok güçlü fonksiyon sunar.

• dijital trigger,
• seri bus decoding,
• Dahili 8 kanal logic analiz probu ile bir MSO lojik girişi
• Her kanalda komple matematiksel fonksiyonlar
• Olaylar listesine ait history

Hata ve olay kayıt kapasitesi dalga formu yakalama ile optimize edilmiştir. (110.000 her saniyede)
256 renk seviyesine sahip parlak 8" LCD ekran ile dalga formu gösterimi kolaylaştırılmıştır.

Hızlı transient yakalama için hafıza derinliği 28 Mpts (1 kanal) 2 GS/s ile

Ayrıca elektronik sektörü için üründe kompleks ve klasik trigger vardır.

• "Pattern triggers" logic sinyallerde (and, or, nand, nor)

• "Runt triggers" pulse durumlarında

• "Interval triggers" durum koşullarında (sinyal analizi için düşen, yükselen veya, dropout, BURST "Windows" da)

Güçlü istatistik modu; kayıtlardaki olayların aranmasında veya sinyalin standart sinyalden sapma durumu kontrolü için stabilite analizinde kullanılabilir

EASYSCOPE PC yazılımı ile USB veya ETHERNET kullanarak birçok işlem yapmak mümkündür;
Online veya kayıtlı sinyaller üzerine bilgi notları yazmak
Osiloskobu programlamak
Trend ve ekran kayıtlarını açıp hafızadan açıp analiz etmek
Uzaktan osiloskobu kullanmak.

EASYWAVE PC yazılımı ile USB portunu kullanarak:
Osiloskoptan dalga formunu import etmek
Sinyali modifiye etmek: çizerek, matematiksel fonksiyon, vb...
Sinyal jeneratörünün 'send scope' hafıza bölümüne veri göndermek: 4 ARB lokasyonu mümkündür
Hafızaya kaydedilmiş arbitary sinyali okumak
