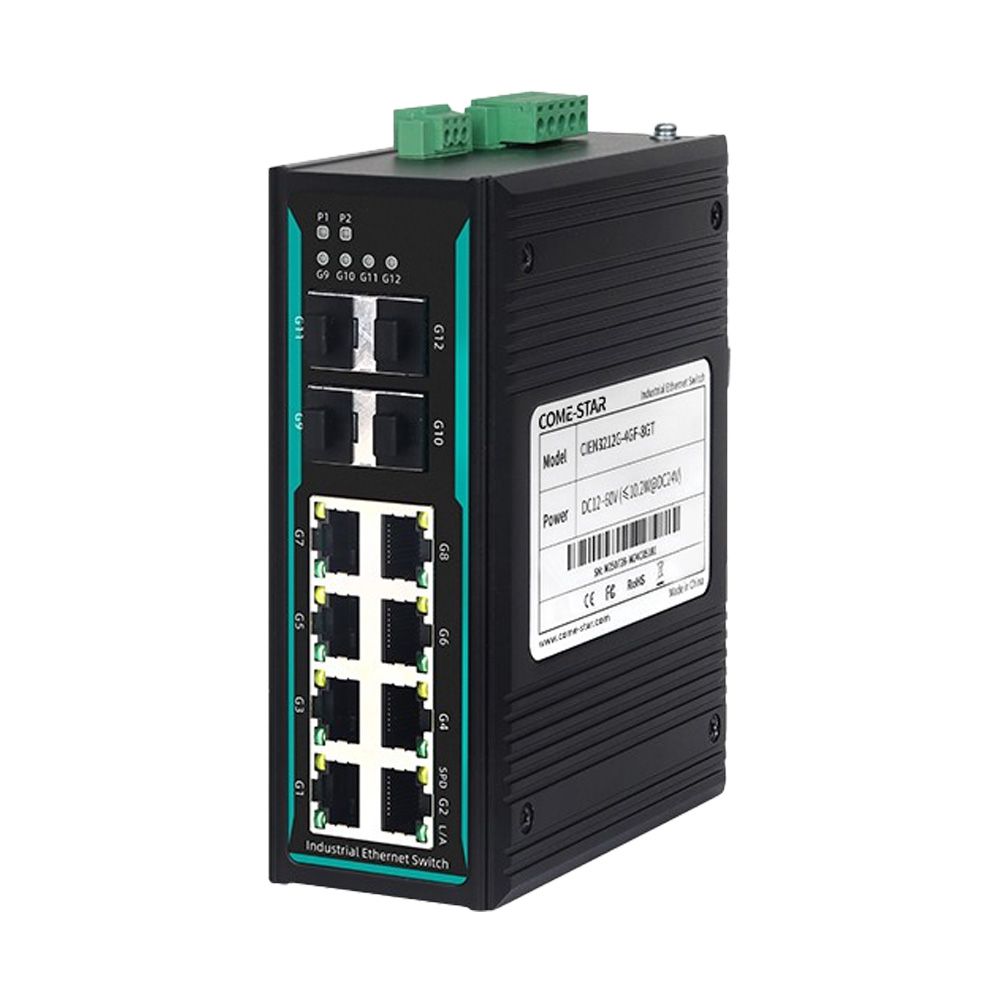

CIEN3212G, 4xGbit Fiber, 8xGbit RJ45 Switch
12 Portlu, Layer-2, Gigabit Din-Raya Monte, Endüstriyel Ethernet Switch
- 4×1G Fiber Port, 8×1G RJ45 Port
- Maksimum 10.000 bayt çerçeve boyutuyla Jumbo çerçeve iletimini destekler
- Yüksek seviye EMS korumasını destekler
- Güç yedekliliği için 1×AC85~264V / DC110~370V veya 2×DC12~60V güç girişini destekler
- Alüminyum alaşımlı gövde, IP40 dereceli koruma
- -40°C ila +75°C çalışma sıcaklığı aralığı
CIEN3212G-4GF-8GT, öncelikle basit tak ve çalıştır uygulamaları için tasarlanmış, 12 portlu Layer-2 gigabit yönetimsiz Din-raylı endüstriyel Ethernet switch dir. Fiber portlar, çeşitli SFP optik modüllerini destekleyerek, elektromanyetik girişime karşı güçlü dirençle fiber tabanlı uzun mesafeli iletimi mümkün kılar. Bakır portlar 10/100/1000M, Full/Half Dublex ve otomatik MDI/MDI-X'i destekleyerek endüstriyel otomasyon uygulamaları için yüksek bant genişliği, düşük gecikme ve yüksek güvenilirlikte ağ iletişimi sağlar.
CIEN3212G-4GF-8GT, 4x1G fiber port (SFP port) ve 8x1G bakır porta sahiptir ve -40°C ile +75°C arasındaki çalışma sıcaklıklarına dayanacak şekilde güvenilir endüstriyel sınıf yapıyla tasarlanmıştır. Çeşitli ağ ortamlarının ve zorlu endüstriyel koşulların taleplerini karşılamak üzere titiz fonksiyonel, yüksek/düşük sıcaklık, güvenlik ve elektromanyetik girişim testlerinden geçmiştir. Endüstriyel otomasyon, entegre enerji, akıllı şehirler, akıllı ulaşım, akıllı fabrikalar ve diğer alanlarda yaygın olarak kullanılmaktadır.
Özellikler ve Faydalar
4 adet Gigabit fiber port ve 8 adet Gigabit bakır port desteği
Optik modüller Single/Multi modlu, tek fiberli/çift fiberli ve seçilebilir iletim mesafelerini destekler, elektromanyetik girişime karşı güçlü direnç gösterir ve maksimum 80 km'ye kadar iletim mesafesine sahiptir.
Bakır portlar 10/100/1000 Mbps, Full/Half Dublex, MDI/MDIX otomatik anlaşma, tak ve çalıştır işlevselliği ve kullanışlı, hızlı kurulumu destekler.
Maksimum 10.000 bayt çerçeve uzunluğuna sahip Jumbo frame iletimini destekler.
Röle alarmı ile sistem güç kesintisini destekler.
Yüksek seviye EMS koruması, karmaşık elektromanyetik ortamlarda normal ve istikrarlı çalışmayı sağlar, harici elektromanyetik girişimden etkilenmez.
1 adet AC85~264V / DC110~370V AC/DC güç girişi veya isteğe bağlı 2 adet DC12~60V güç girişi desteği, çift güç kaynağı ile birlikte. Yedeklilik
Alüminyum alaşımlı gövde, verimli ısı dağıtımı, IP40 koruma sınıfı
Çalışma sıcaklığı aralığı: -40°C ila +75°C
|
Protocol Standards |
|
|
IEEE Standards |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z |
|
Switch Capability |
|
|
Processing Type |
Store-and-Forward |
|
Backplane Bandwidth |
56Gbps |
|
Buffer Size |
4.1Mbit |
|
Jumbo frame |
10000Byte |
|
MAC Table Size |
8K |
|
Interface |
|
|
1G Fiber Port |
4×1000Base-X Gigabit SFP ports, not compatible with 100Base-FX, can be customized to 4×100M fiber ports |
|
1G Copper Port |
8×10/100/1000Base-T(X) auto-sensing RJ45 copper port, full/half-duplex, auto MDI/MDI-X |
|
Relay |
1×relay alarm output, 3-pin 3.81mm terminal block with lock |
|
Status LED |
Power indicator, fiber port indicator, copper port speed and connection/activity indicator |
|
Power Supply |
|
|
Power Input |
DC model: DC12~60V, supports dual power supply redundancy, non-polarity |
|
AC model: AC85~264V/ DC110~370V |
|
|
Power Consumption |
DC Model: ≤10.2W@DC24V (full load) |
|
|
|
|
AC Model: ≤10.6W@AC220V (full load) |
|
|
Connection |
DC model: 5-pin 5.08mm terminal block with lock |
|
AC model: 3-pin 5.08mm terminal block with lock |
|
|
Physical Characteristics |
|
|
Dimensions |
140×54×110mm (excluding DIN rail & connectors) |
|
Installations |
Easy installation on 35mm DIN rails |
|
Enclosure Protection |
Aluminum alloy housing, IP40 protection rating |
|
Weight |
About 0.67 kg (DC), about 0.76 kg (AC) |
|
Working Environment |
|
|
Operating Temp |
-40°C ~+75°C |
|
Storage Temp |
-40°C ~+85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMS |
IEC 61000-4-2 (ESD): Level 4 (Contact discharge ±8kV, Air discharge ±15kV) |
|
IEC 61000-4-5 (Surge): Level 3 (Power supply: Common mode ±2kV, Differential mode ±2kV; |
|
|
Ethernet port: Common mode ±6kV, Differential mode ±2kV) |
|
|
IEC 61000-4-4 (EFT): Level 3 (Power supply: ±2kV; Ethernet port: ±2kV) |
|
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN3212G-4GF-8GT | CIEN3212G-4GF-8GT | CIEN3212G, 4xGbit Fiber, 8xGbit RJ45, Aux:9-60Vdc |
| CIEN3212G-4GF-8GT-AD220 | CIEN3212G-4GF-8GT-AD220 | CIEN3212G, 4xGbit Fiber, 8xGbit RJ45, Aux:85-264Vdc veya 110-370Vdc |
